技术摘要：
本发明公开了一种机械制造用具有烘干功能的模具清洗装置，包括箱体，所述箱体相对两侧内壁固定有支撑机构，支撑机构顶部固定有液压缸，液压缸的活塞杆顶端固定有连接板，连接板一侧固定有竖板，竖板底端侧壁固定有托板，托板上开有多个导流口，所述箱体顶部外壁两侧固  全部
背景技术：
机械制造指从事各种动力机械、起重运输机械、化工机械、纺织机械、机床、工具、 仪器、仪表及其他机械设备等生产的工业部门。机械制造业为整个国民经济提供技术装备。 在机械制造的技术应用中，需要生产出各种机械产品，而在对这些进行产品的生 产过程中，需要用到大量的模具，这些模具大多都是重复多次使用的，因此在使用结束后需 要对其进行清洗，会用到一种模具清洗装置，然而，目前机械制造中用到的模具清洗装置都 只能对模具进行清洗，不能及时的对清洗后的模具进行烘干处理，因此需要设计一种机械 制造用具有烘干功能的模具清洗装置来解决上述问题。
技术实现要素：

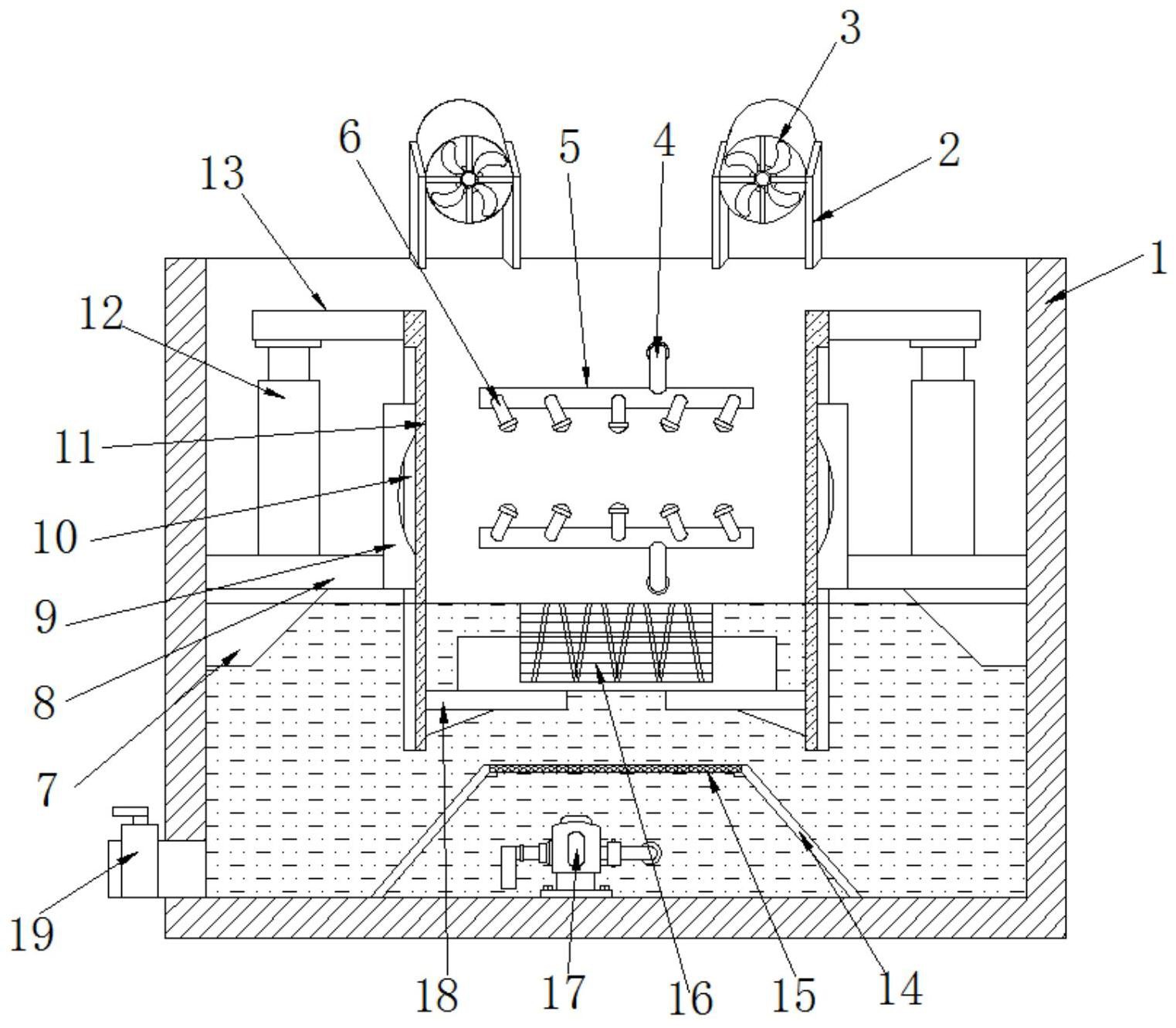

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种机械制造用具有 烘干功能的模具清洗装置。 为了实现上述目的，本发明采用了如下技术方案： 一种机械制造用具有烘干功能的模具清洗装置，包括箱体，所述箱体相对两侧内壁固 定有支撑机构，支撑机构顶部固定有液压缸，液压缸的活塞杆顶端固定有连接板，连接板一 侧固定有竖板，竖板底端侧壁固定有托板，托板上开有多个导流口，所述箱体顶部外壁两侧 固定有两个干燥机构，且箱体相对两侧内壁上设有喷水方向相反的两个喷淋机构，且喷淋 机构机构的进水端固定连通有同一个回流管，回流管远离喷淋机构的一端穿过箱体一侧内 壁固定连通有潜水泵，潜水泵外部固定有与箱体底部内壁固定连接的过滤机构，所述箱体 相对两侧内壁上固定有超声波振荡器。 进一步的，所述支撑机构包括支撑板，支撑板底部外壁与箱体内壁连接处固定有 支撑台。 进一步的，所述支撑板一侧外壁固定有导向条，且竖板侧壁上开有与导向条形成 滑动插接配合的导向槽。 进一步的，所述箱体一侧外壁底端还固定插接有排污管，且排污管上固定有排污 阀门。 进一步的，所述干燥机构包括U型架，U型架上转动安装有鼓热风机。 进一步的，所述过滤机构包括环形的凸台板，且凸台板顶端固定有滤网。 进一步的，所述喷淋机构包括横管，横管上固定有对称分布的喷淋头。 进一步的，所述箱体底部内壁中心位置固定有电机，电机的输出轴顶端穿过滤网 顶部外壁固定有对称分布的横条，横条底部固定有与滤网外表面贴合的毛刷，横条远离输 出轴的一端固定有与凸台板和箱体底部内壁贴合的刮板。 3 CN 111570377 A 说　明　书 2/4 页 本发明的有益效果为： 1.通过液压缸的设置能够带动托板向上运动至最高点时与箱体顶端高度保持一致，将 模具的型腔朝下并放置在托板上，液压缸再带动放置后的模具向下运动直至模具浸没在箱 体内部液面之下，超声波振荡器能够配合外接的超声波发生器对浸没的模具进行超声波清 洗工作，清洗完成后，液压缸带动清洗完成后的模具向上运动直至模具位于喷淋机构之间， 潜水泵将滤网过滤后的水重新抽吸至喷淋机构上的喷淋头，对模具进行上下表面的清洗工 作，清洗完成后，鼓热风机工作，产生热空气对模具进行表面干燥工作，方便快捷。 2.通过导向条的设置能够配合导向槽对上下运动的竖板起到导向限位支撑工作， 提高模具升降运动的稳定性。 3.通过电机能够带动横条底部的毛刷和刮板进行转动工作，转动的毛刷能够对滤 网的上表面积留的杂质进行清除工作，保持滤网的网孔能够进行过滤工作，避免产生阻塞 情况，另外刮板能够对凸台板和箱体底部内壁积留的杂质进行刮除工作，方便进行箱体内 部的清理工作，便于排污。 附图说明 图1为本发明提出的一种机械制造用具有烘干功能的模具清洗装置的结构示意 图； 图2为本发明提出的一种机械制造用具有烘干功能的模具清洗装置的结构示意图； 图3为本发明提出的一种机械制造用具有烘干功能的模具清洗装置的结构示意图。 图中：1箱体、2U型架、3鼓热风机、4回流管、5横管、6喷淋头、7支撑台、8支撑板、9导 向条、10导向槽、11竖板、12液压缸、13连接板、14凸台板、15滤网、16超声波振荡器、17潜水 泵、18托板、19排污管、20电机、21横条、22毛刷、23刮板。
