技术摘要：
本发明提供一种在角钢塔塔身固定设备的燕尾式卡箍，该卡箍包括第一卡箍件、第二卡箍件，第一卡箍件、第二卡箍件将角钢塔塔身夹在中间，第一卡箍件和第二卡箍件通过锁紧件进行连接，当卡箍在角钢塔塔身上固定完毕时，第一卡箍件或者第二卡箍件产生弹性形变；进一步地，  全部
背景技术：
现有移动网络2G设备、3G设备、4G设备三网共存，几种网络都需要安装天线的天面 空间，又随着5G设备准备面市，导致现有天面空间严重不足。 现有通信设备安装于角钢塔一般采用两种安装方式：一是使用钢扎带将设备捆绑 在角钢塔上，采用这种安装方式时，钢扎带的承重较小，只能用于固定轻设备，固定重设备 的时候存在安全隐患；二是根据角钢塔定制钢带，焊接成设备安装平台，安装到角钢塔上， 采用这种方式固定时，虽然解决了承重小的问题，但是由于角钢塔方案种类繁多，在每个角 钢塔安装前都需要测量，存在定制周期长，加工繁琐的问题，此外，在进行大批量的角钢塔 安装时，每一个角钢塔都要进行焊接，效率缓慢，此外通过焊接形成的安装平台，自重较大， 抗腐蚀性差，需要频繁上塔维护，无形中增加了工作量与安全隐患。
技术实现要素：

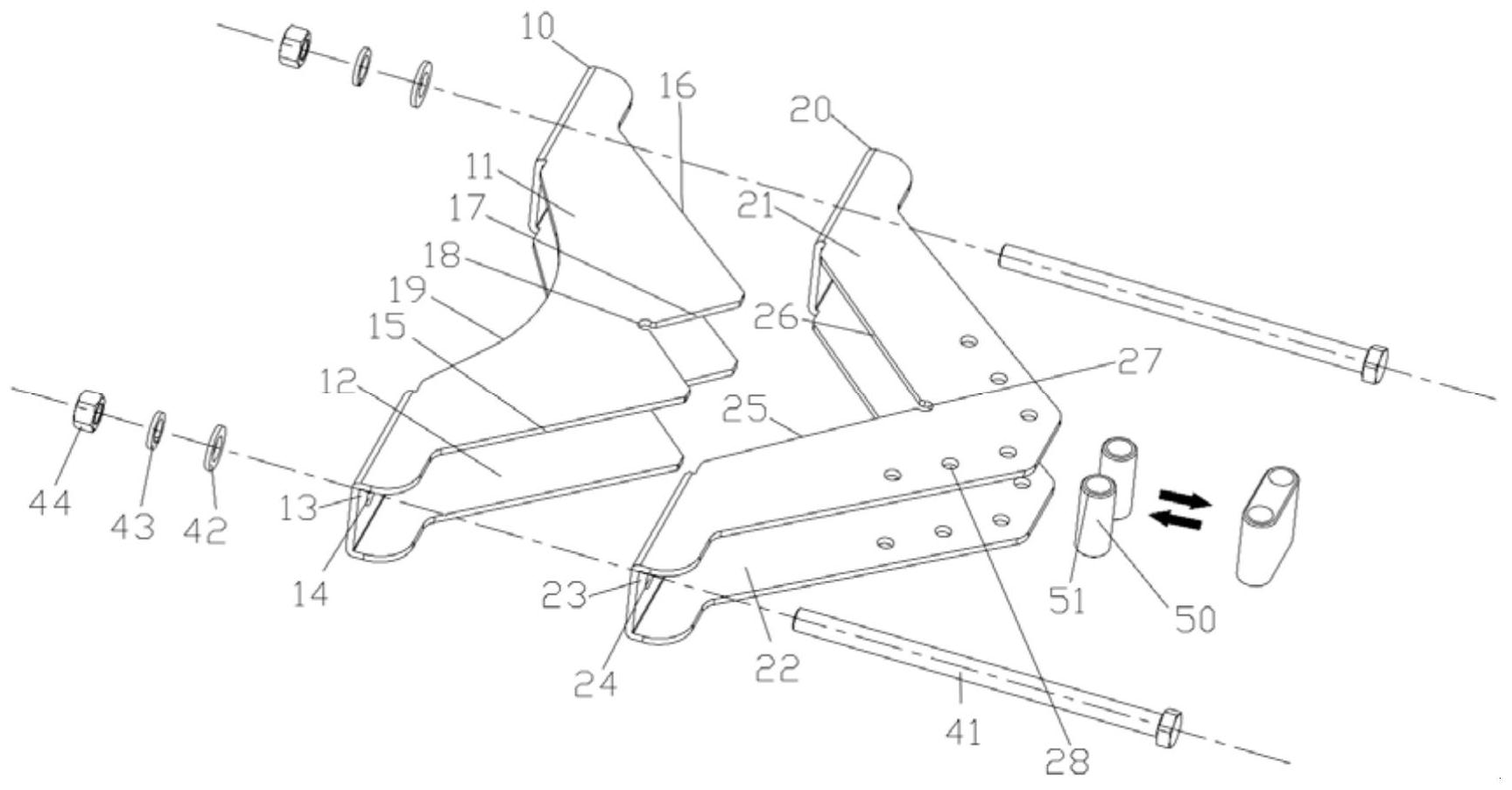

本发明的目的在于提供一种在角钢塔塔身固定设备的燕尾式卡箍，以解决上述背 景技术中提出的问题。 为实现上述目的本发明所采用的技术方案是一种在角钢塔塔身固定设备的燕尾 式卡箍，该卡箍包括第一卡箍件、第二卡箍件，第一卡箍件、第二卡箍件将角钢塔塔身夹在 中间，第一卡箍件和第二卡箍件通过锁紧件进行连接，当卡箍在角钢塔塔身上固定完毕时， 第一卡箍件或者第二卡箍件产生弹性形变。 进一步地，第一卡箍件、第二卡箍件为双层结构。 进一步地，第一卡箍件包括第一安装板、第二安装板和第一连接板，第一连接板连 接第一安装板和第二安装板；第二卡箍件包括第三安装板、第四安装板和第二连接板，第二 连接板连接第三安装板和第四安装板。 进一步地，第一安装板与第二安装板形状相同，第三安装板与第四安装板形状相 同。 进一步地，第一安装板上设有与角钢塔塔身接触的第一安装面和第二安装面，第 一安装面与第二安装面之间所成的夹角为80°-90°。 进一步地，锁紧件连接第一连接板和第二连接板，锁紧件至少设有两个，或者三个 以上。 进一步地，第一安装板上与角钢塔塔身接触一侧设有缺口。 进一步地，缺口呈角状，缺口的角部位置设有第一孔。 进一步地，第三安装板与角钢塔塔身接触一侧设有第二孔。 进一步地，第一安装板上远离角钢塔塔身一侧设有圆弧，圆弧开口背对角钢塔塔 3 CN 111577719 A 说　明　书 2/5 页 身。 进一步地，第三安装板与第四安装板的之间设有支撑件，支撑件上设有斜角。 综上所述，本发明的有益效果是：本发明提供的燕尾式卡箍采用钣金件与螺栓螺 母的组合装配形式，具有用料少、材料利用率高、生产成本低、加工效率高的特点，能够减少 企业对卡箍的生产成本，并缩短抱箍的生产周期；双层结构的第一卡箍件、第二卡箍件相对 于实心的单层结构的第一卡箍件、第二卡箍件，所用材料少，极大的减少卡箍的整体重力， 减少安装人员爬上角钢塔时携带的负重；第一卡箍件和第二卡箍件通过锁紧件进行连接， 当卡箍在角钢塔塔身上固定完毕时，第一卡箍件或者第二卡箍件产生弹性形变，增大了第 一卡箍件和第二卡箍件对角钢塔的夹紧力，能够提升卡箍在角钢塔塔身上滑动时的最大摩 擦力，增加卡箍的承载能力；卡箍表面无焊点，具有很强的抗腐蚀能力，免去频繁维护的繁 琐；锁紧装置能够快速对抱箍进行固定，安装方便，极大减少施工时间。 附图说明 图1是燕尾式卡箍的整体结构示意图； 图2是图1的爆炸图； 图3是图1的俯视图； 图4是燕尾式卡箍固定于角钢塔塔身时的示意图； 图5是单层结构的第一卡箍件的结构示意图。
