技术摘要：

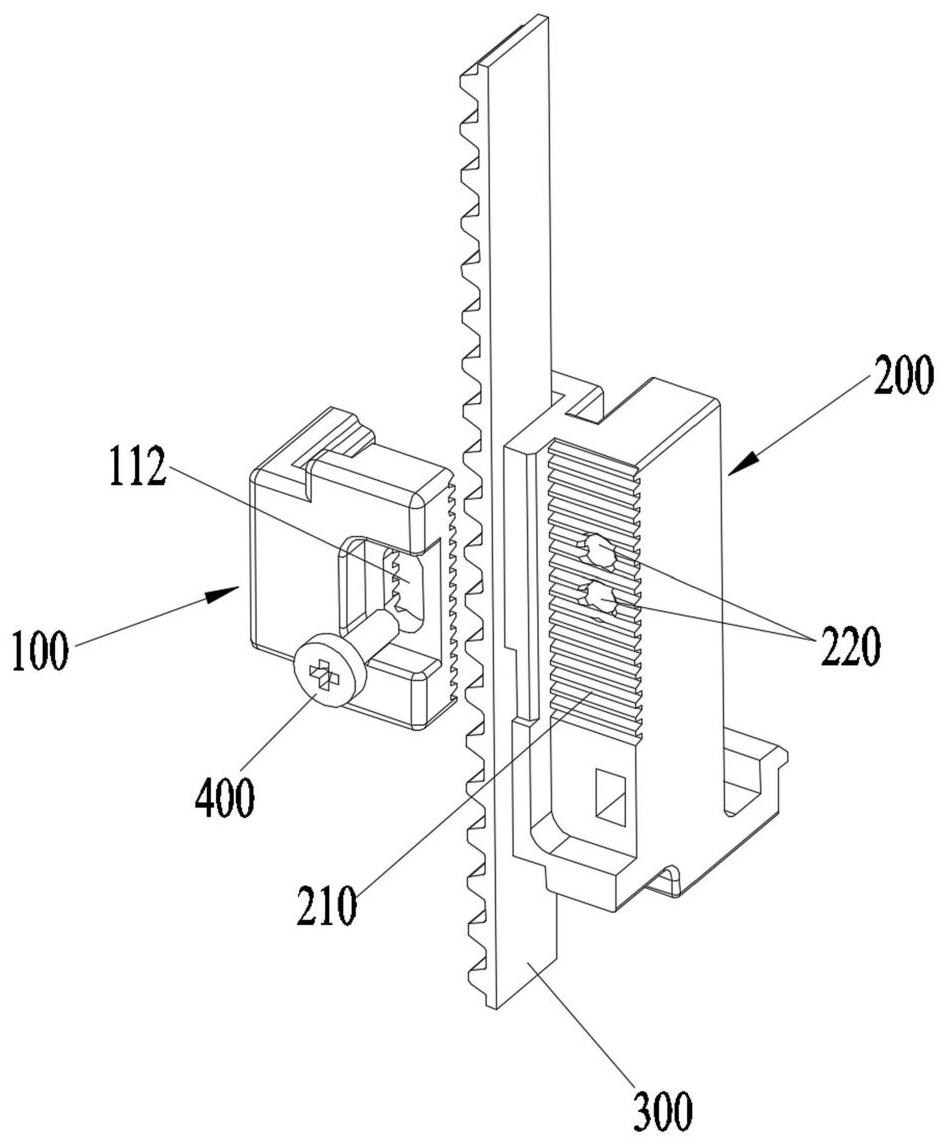

本发明涉及同步带领域，提供了一种连接组件、同步带机构和家用电器。该连接组件包括：固定件，具有第一配合面；所述第一配合面上沿其长度方向形成有与同步带啮合的第一齿槽；活动件，用于安装负载；所述活动件与所述固定件沿所述第一配合面的长度方向位置可调地相连，  全部
背景技术：
同步带为内周表面设有等间距齿形的环行带，也称齿形带、正时带、无滑差带。与 常见的普通V带、平带等带传动方式相似，同步带是一种挠性传动形式。同步带不仅可以用 来传递运动、功率，也常用于伺服机构中，进行机构的定位。 目前，负载通常借助夹板组件固定于同步带。夹板组件包括上夹板和下夹板，上夹 板和下夹板分别位于同步带的上下两侧，下夹板朝向同步带的一侧形成有与其配合的齿 槽，上夹板的四个角通过螺钉与下夹板固定，负载安装于上夹板。当需要调整负载位置时， 例如同步带安装有多个负载，需调节两个负载之间的间距时，夹持组件的移动位移只能是 同步带齿距的整数倍，无法实现微调、调节精度差。
技术实现要素：
本发明旨在至少解决现有技术或相关技术中存在的技术问题之一。为此，本发明 提出一种安装调节便捷、可实现微调的连接组件。 本发明还提出一种同步带机构。 本发明还提出一种家用电器。 根据本发明第一方面实施例的连接组件，包括： 固定件，具有第一配合面；所述第一配合面上沿其长度方向形成有与同步带啮合 的第一齿槽； 活动件，用于安装负载；所述活动件与所述固定件沿所述第一配合面的长度方向 位置可调地相连，且所述活动件相对所述固定件的最小位移小于所述第一齿槽的齿距。 根据本发明实施例的连接组件，不仅结构简单、安装操作便捷，而且还可以实现负 载沿同步带长度方向的位置微调。 另外，根据本发明实施例的连接组件，还可以具有如下附加技术特征： 根据本发明的一个实施例，所述固定件还具有第二配合面，所述第二配合面上沿 所述第一配合面的长度方向形成有第二齿槽，所述第二齿槽的齿距小于所述第一齿槽的齿 距；所述活动件的第一侧形成有与所述第二齿槽啮合的第三齿槽。 根据本发明的一个实施例，所述第二配合面设有第一锁紧部，所述活动件的第一 侧设有第二锁紧部，所述第二锁紧部用于通过锁紧件与所述第一锁紧部配合，以将所述活 动件的第一侧锁紧至所述固定件；所述第一配合面背向所述第二配合面的一侧设有第一限 位部，所述活动件的第二侧形成有朝向所述第一限位部延伸的限位板，所述限位板设有第 二限位部，所述第二限位部用于与所述第一限位部配合，以限制所述活动件的第二侧朝背 向所述固定件的方向移动。 根据本发明的一个实施例，所述第一锁紧部和所述第二锁紧部中的其中一个为第 3 CN 111577828 A 说　明　书 2/6 页 一条形孔，另外一个为螺纹孔，所述锁紧件为螺钉，所述第一条形孔的长度方向与所述第一 配合面的长度方向平行；所述第一限位部为凸起，所述第二限位部为第二条形孔，所述第二 条形孔的长度方向与所述第一配合面的长度方向平行，所述凸起可滑动地插设于所述第二 条形孔。 根据本发明的一个实施例，所述固定件还具有第二配合面，所述第二配合面上沿 所述第一配合面的长度方向开设有多个通孔，相邻两个所述通孔之间的间距小于所述第一 齿槽的齿距；所述活动件的第一侧开设有与所述通孔一一对应的连接孔，所述通孔和对应 的所述连接孔用于安装销柱，以使所述固定件和所述活动件相连。 根据本发明的一个实施例，所述第二配合面背向所述第一配合面的一侧设有第一 锁紧部，所述活动件的第一侧形成有朝向所述第一锁紧部延伸的第一限位板，所述第一限 位板设有第二锁紧部，所述第二锁紧部用于与所述第一锁紧部扣合，以将所述活动件的第 一侧锁紧至所述固定件；所述第一配合面背向所述第二配合面的一侧设有第一限位部，所 述活动件的第二侧形成有朝向所述第一限位部延伸的第二限位板，所述第二限位板设有第 二限位部，所述第二限位部用于与所述第一限位部配合，以限制所述活动件的第二侧朝背 向所述固定件的方向移动。 根据本发明的一个实施例，所述第一锁紧部为沿所述第一配合面的长度方向延伸 的第一凸条，所述第二锁紧部为用于与所述第一凸条扣合的第二凸条；所述第一限位部为 凸起，所述第二限位部为第二条形孔，所述第二条形孔的长度方向与所述第一配合面的长 度方向平行，所述凸起可滑动地插设于所述第二条形孔。 根据本发明的一个实施例，所述第二凸条背向所述第一限位板的一侧为第二斜 面，所述第一凸条形成有与第二斜面活动配合的第一斜面。 根据本发明第二方面实施例的同步带机构，包括同步带和上述连接组件。 根据本发明第三方面实施例的家用电器，包括上述同步带机构。 本发明实施例中的上述一个或多个技术方案，至少具有如下技术效果之一： 本发明在安装时：首先，将固定件的第一配合面朝向同步带的内侧，以使第一配合 面的第一齿槽与同步带的齿槽啮合。接着，从同步带的外侧将活动件扣设在固定件上，此时 同步带恰好夹持在固定件的第一配合面与活动件之间。调节时：若要进行微调，则使活动件 沿第一配合面的长度方向相对固定件移动指定位移即可。若要进行粗调，则将活动件从固 定件上拆下，使固定件沿同步带的长度方向移动指定位移后，重新将活动件安装在固定件 上即可。可见，本发明不仅结构简单、安装操作便捷，而且还可以实现负载沿同步带长度方 向的位置微调。 本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变 得明显，或通过本发明的实践了解到。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图进行简单地介绍，显而易见地，下面描述中的附图是本发 明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根 据这些附图获得其他的附图。 4 CN 111577828 A 说　明　书 3/6 页 图1是本发明实施例提供的一种连接组件一种角度的立体安装示意图； 图2是本发明实施例提供的一种连接组件另一种角度的立体安装示意图； 图3是本发明实施例提供的一种连接组件的侧视安装示意图； 图4是本发明实施例提供的一种连接组件的横向剖视示意图； 图5是本发明实施例提供的一种固定件的结构示意图； 图6是本发明实施例提供的一种活动件的结构示意图； 图7是本发明实施例提供的另一种连接组件的立体安装示意图； 图8是本发明实施例提供的另一种连接组件的横向剖视示意图； 图9是本发明实施例提供的另一种固定件的结构示意图； 图10是本发明实施例提供的另一种活动件的结构示意图。 附图标记： 100：固定件；110：第一配合面；111：第一齿槽； 112：第一条形孔；120：第二配合面；121：第二齿槽； 130：凸起；140：第一凸条；141：第一斜面；200：活动件； 210：第三齿槽；220：螺纹孔；230：限位板；231：第一限位板； 232：第二限位板；240：第二条形孔；250：第二凸条； 251：第二斜面；300：同步带；400：螺钉。
