技术摘要：
本申请属于天线技术领域，提供了一种偶极子天线及射频天线系统，偶极子天线包括天线主体，天线主体至少包括第一天线单元和与第一天线单元结构相同的第二天线单元；第一天线单元包括辐射段和信号馈入段，辐射段呈弧形，用于提供阻抗匹配功能，辐射段的第一端与信号馈入  全部
背景技术：
随着人们对通信质量和通信设备的集成要求不断增强。作为网络通信终端电子产 品子部件，天线也需要更高的性能以满足通信系统的需要。各种移动终端设备在社会上的 普及率提升速度非常快，在这其中，最方便、最快捷的方式就是无线接入方式，因为无线的 接入方式节约了大量的网络铺设费用，可以快速规划、快速安装、快速投入使用，维护也相 对简洁。 天线在其工作频带内，要求具有良好的阻抗匹配特性、稳定的辐射方向性、相对平 坦的增益特性和极化特性，而且希望天线体积足够小、成本低廉、便于加工与安装。目前，各 种网络通信终端产品的内置式PCB印制天线向着小空间，高性能方向发展，如何设计一种小 型化内置天线成为移动通讯发展的难点和瓶颈。
技术实现要素：

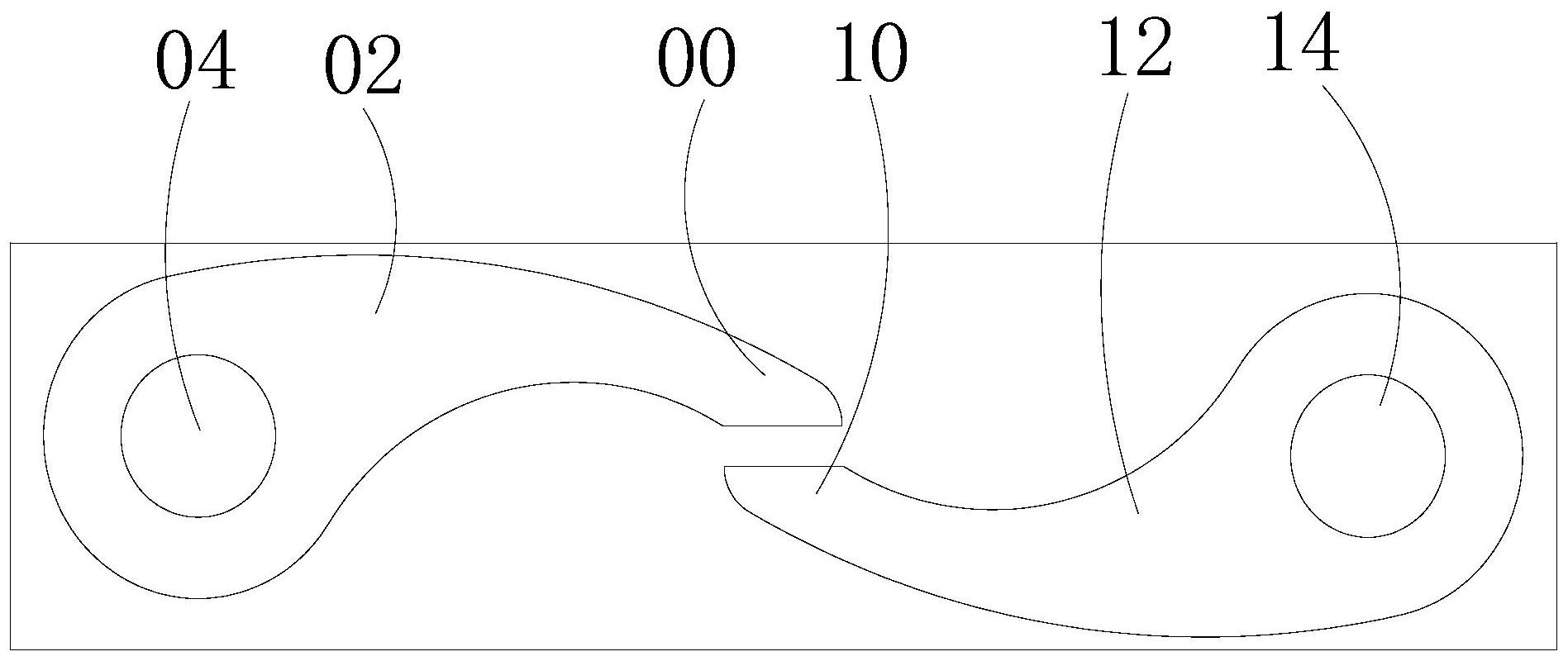

本申请的目的在于提供一种偶极子天线及射频天线系统，旨在不降低天线性能的 情况下使得内置天线具有轻、薄、小的特点。 本申请第一方面提供了一种偶极子天线，包括天线主体，所述天线主体至少包括 第一天线单元和第二天线单元，所述第二天线单元与所述第一天线单元结构相同； 所述第一天线单元包括辐射段和信号馈入段，所述辐射段呈弧形，用于提供阻抗 匹配功能，其中，所述辐射段的第一端与所述信号馈入段连接，所述辐射段的第二端设有一 个通孔，以使所述辐射段的第二端呈圆形缝隙结构； 所述第一天线单元与所述第二天线单元呈线性180°旋转倒置，且所述第一天线单 元的信号馈入段与所述第二天线单元的信号馈入段相对设置； 所述第一天线单元的信号馈入段设有信号馈入点，所述第二天线单元的信号馈入 段设有接地点。 可选的，所述天线主体呈螺旋状。 可选的，所述第一天线单元的总长度为预设天线频段的波长的四分之一。 可选的，所述辐射段呈阻抗渐变结构。 可选的，所述第一天线单元的辐射段与所述第二天线单元的辐射段呈中心对称设 置。 可选的，所述第一天线单元的信号馈入段与所述第二天线单元的信号馈入段呈中 心对称设置。 可选的，所述第一天线单元的接地点用于与同轴电缆线的芯线连接，所述第二天 线单元的信号馈入点用于与所述同轴电缆线的地线连接。 可选的，所述第一天线单元的信号馈入段与所述第二天线单元的信号馈入段之间 3 CN 111613875 A 说　明　书 2/4 页 存在预设间隙。 可选的，所述辐射段与所述信号馈入段均设于印刷电路板上。 本申请的第二方面还提供了一种射频天线系统，包括：同轴电缆线；以及如上述任 一项所述的偶极子天线，所述偶极子天线与所述同轴电缆线连接。 本申请提供的提供的偶极子天线及射频天线系统中，偶极子天线包括天线主体， 天线主体至少包括第一天线单元和第二天线单元，第二天线单元与第一天线单元结构相 同；第一天线单元包括辐射段和信号馈入段，辐射段呈弧形，用于提供阻抗匹配功能，辐射 段的第一端与信号馈入段连接，辐射段的第二端设有一个通孔，以使所述辐射段的第二端 呈圆形缝隙结构；第一天线单元与第二天线单元呈线性180°旋转倒置，且第一天线单元的 信号馈入段与第二天线单元的信号馈入段相对设置；第一天线单元的信号馈入段设有接地 点，第二天线单元的信号馈入段设有信号馈入点，从而提供一种新型的偶极子天线，在不降 低天线性能的情况下使得内置天线具有轻、薄、小的特点。 附图说明 图1为本申请的一个实施例提供的偶极子天线的结构示意图； 图2为本申请的另一个实施例提供的偶极子天线的结构示意图； 图3为本申请的一个实施例提供的偶极子天线的信号流向示意图。
