技术摘要：

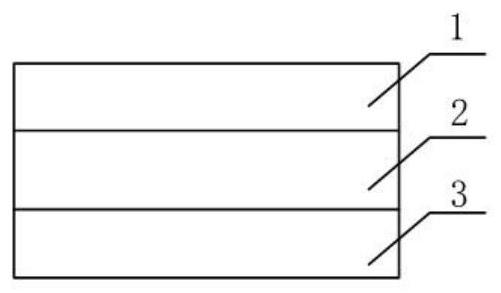

本发明提供了一种沙化土地重构结构，包括从上到下依次设置的肥料层、混合层和保水保肥层，肥料层包括有机处理物；混合层由黄土和沙土，或红粘土和沙土混合制成；保水保肥层为红粘土层或黄土层；本发明还提供了一种沙化土地重构整治与利用方法，包括：在平整的沙地上，  全部
背景技术：
健康、生态、高效的农田是现代农业的发展的基础。但土地整治工程主要集中在中 低产田改造和高标准农田建设方面，对退化及未利用土地的整治利用工作开展相对较晚。 土地功能的优化仍然是当前土地整治工程的主要目标，对作物产量的限制因素及相关工程 措施的研究相对缺乏。良种的优选与培育是现代农业发展的核心，但缺少相关的栽培技术 和土地适宜性研究，使良种难以播在沃土上，导致良种的优越性难以发挥，因此，如何针对 退化土地的利用障碍采取合理的工程措施，并将土地的生态适宜性与作物的生理适应性相 结合，探索土地整治利用与现代农业发展的耦合模式，实现问题土地的订单式整治。 毛乌素沙漠是中国四大沙地之一，部分区域的自然条件适宜，地下水资源丰富，整 治利用潜力较大。但在沙漠中，种植难度较大，因此需要一种针对沙化土地进行整治利用的 方法。
技术实现要素：
本发明提供一种沙化土地重构结构以及重构整治与利用方法，用以解决现有技术 中由于无对沙化土地进行重构整治的方法，而导致难以播种和培育的问题。 为解决上述技术问题，本发明提出了一种沙化土地重构结构，包括从上到下依次 设置的肥料层、混合层和保水保肥层，其中，所述肥料层包括有机处理物；所述混合层由黄 土和沙土，或红粘土和沙土混合制成；所述保水保肥层为红粘土层或黄土层。 本发明还提出了一种如上述的沙化土地重构结构的重构整治与利用方法，包括： 在平整的沙地上，从下至上依次铺设保水保肥层和混合层，所述保水保肥层和混 合层复配成土，其中，所述保水保肥层为红粘土层或黄土层；所述混合层是利用深松机械将 红粘土与沙土翻耕混合形成的，或将黄土与沙土翻耕混合形成的； 在所述混合层上铺设肥料层，所述肥料层包括有机处理物； 在所述肥料层上进行多作物复配种植； 利用水肥一体化设备对作物进行灌溉和施肥。 优选地，通过供料系统产生所述有机处理物； 所述供料系统包括回收装置、处理单元以及输送单元，所述回收装置用于收集农 业废弃物；所述处理单元用于对所述回收装置收集的农业废弃物进行处理，产生二次处理 物；所述输送单元用于将所述二次处理物改造为有机处理物，并将所述有机处理物输送至 肥料层。 优选地，所述回收装置包括中空壳体、第一控制器和供电模块，所述第一控制器和 供电模块均固定设于所述中空壳体的顶部，所述供电模块为所述第一控制器提供电能；所 6 CN 111602485 A 说　明　书 2/12 页 述中空壳体内设有一腔室，所述腔室的底部设有一组安装槽，所述腔室的顶部固定设有一 组第一电动机，所述第一电动机与所述第一控制器电连接，且所述第一电动机的主轴的一 端穿过所述中空壳体延伸至所述腔室内，且固定连接有一组涡轮，所述涡轮的进风口和出 风口分别位于涡轮的下部和上部；所述第一电动机的主轴在远离所述腔室的轴体上固定连 接有一组主动轮，沿水平方向在所述主动轮的两侧分别设置从动轮一和从动轮二，且所述 从动轮一和从动轮二均能与所述主动轮啮合，所述从动轮一和从动轮二的底部分别固定连 接有连接柱一和连接柱二，且所述中空壳体内设有用于容纳所述连接柱一和连接柱二的通 孔，所述通孔的半径大于所述连接柱一和连接柱二的水平截面的半径，所述连接柱一和连 接柱二的底端均位于所述安装槽内，且所述连接柱一和连接柱二远离所述从动轮一和从动 轮二的一端分别固定连接有第一扇叶轮和第二扇叶轮，所述第一扇叶轮和第二扇叶轮均包 括一圆板以及均匀设于所述圆板侧面的若干组矩形片，所述腔室的侧面设有一通管，所述 通管能将所述腔室与外界空间连通；所述中空壳体的侧面固定连接有一回收管道，所述回 收管道与所述通管连通，所述中空壳体的背部通过第一基板固定连接有排放管道，所述排 放管道内设有空心结构，所述空心结构与所述腔室连通，所述中空壳体的正面固定一组收 集壳。 优选地，所述供电模块包括光伏发电单元、风能发电单元、风光互补控制器、第二 控制器以及数据采集单元，其中： 所述光伏发电单元用于将光能转化为第一电能，所述第一电能为直流电； 所述风能发电单元用于将风能转化为第二电能，所述第二电能为交流电； 所述风光互补控制器分别与所述光伏发电单元和风能发电单元电连接，用于将所 述第一电能与第二电能转化为第三电能，所述第三电能为直流电； 所述数据采集单元与所述第二控制器电连接，包括数据发送端以及与其电连接的 光强度检测装置和风速检测装置，所述光强度检测装置用于采集光强度，所述风速检测装 置用于采集风速信息，所述数据发送端用于将所述光强度和风速信息发送至所述第二控制 器； 所述第二控制器与所述风光互补控制器电连接，供所述第三电能通过，为所述第 一控制器提供电能，且根据接收到的所述光强度和风速信息，调节所述第二控制器输出所 述第三电能的功率。 优选地，所述处理单元包括第一处理装置和第二处理装置，所述第一处理装置用 于对农业废弃物进行处理，产生一次处理物；所述第二处理装置用于对所述一次处理物进 行处理，产生二次处理物； 所述第一处理装置包括第一处理装置壳体，所述第一处理装置壳体内设有第二滑 道以及设于所述第二滑道一端顶部的长杆四，所述第二滑道上设有滑体二，所述滑体二上 方设有第一处理室，所述第一处理室的一外侧壁通过第一弹簧与所述长杆四连接，所述长 杆四的一侧上方设有定滑轮二，所述定滑轮二位于第一弹簧上方，所述第一处理室的上方 设有第二基板，所述第二基板的底部沿水平方向依次设有长杆一、长杆二和长杆三，其中， 所述长杆一底端设有轴承座，所述轴承座上安装有转动轴二，所述转动轴二上设 有链轮二和绕线轮二，所述绕线轮二位于所述链轮二前方，且所述绕线轮二上设有第二细 绳，所述第二细绳末端连接有电磁铁，所述电磁铁下方设有增重块，所述增重块上开有凹 7 CN 111602485 A 说　明　书 3/12 页 槽，所述凹槽底部设有金属片，且所述金属片的顶部与所述电磁铁的底部相接触； 所述长杆二底端设有电机，所述电机前侧设有转动轴一，所述转动轴一上从后至 前依次设有齿轮、链轮一和绕线轮一，所述链轮一与所述链轮二之间设有链条，所述绕线轮 一上设有第一细绳； 所述长杆三左侧中部设有定滑轮一，所述第一细绳依次绕过定滑轮一和定滑轮 二，所述第一细绳末端与所述第一处理室右侧连接，所述长杆三底端设有第一滑道，所述第 一滑道上设有滑体一，所述滑体一顶部设有齿条，所述齿条与所述齿轮啮合； 所述第一滑道底部左侧设有导板，所述导板上开有导孔，所述齿条左侧设有长板， 所述长板底部设有滚轮，所述滚轮与所述长板接触配合，且所述滚轮底部设有活动杆，所述 活动杆上设有固位块，所述固位块底部与所述导板内底部之间设有第二弹簧，所述活动杆 穿过所述导孔和所述第二弹簧连接一压板。 优选地，所述第二处理装置包括旋转元件以及与其相连接的进口和出口，所述旋 转元件连接有第二电动机，所述第二电动机能驱动所述旋转机旋转；所述一次处理物通过 所述进口进入所述旋转元件，所述二次处理物通过所述出口排出；所述旋转元件包括若干 个部分，用于产生从所述进口的朝向出口的整体气流；所述出口处设有放置箱，所述放置箱 用于容纳二次处理物；所述第二处理装置包括连接管和输送管道，所述连接管用于连接所 述进口和所述放置箱；所述输送管道包括第一端和第二端，所述第一端用于接收所述一次 处理物，所述第二端与所述进口连接；所述输送管道包括关闭机构，所述关闭机构用于阻止 所述输送管道的连通，所述关闭机构包括关闭元件，所述关闭元件设于所述输送管道的一 端，当所述关闭元件关闭时，能阻挡所述输送管道； 所述第二处理装置还包括磁力锁机构，所述磁力锁机构接近所述关闭元件，当所 述磁力锁机构被激活时，所述关闭元件阻止所述输送管道的通路；所述放置箱包括一阀门， 用于使所述二次处理物从所述放置箱被释放。 优选地，所述输送单元包括一输送装置，所述输送装置包括第一基座，所述第一基 座上安装有生石灰箱和酸性物质箱，且所述生石灰箱和所述酸性物质箱分别设有第一出料 控制器和第二出料控制器，所述第一出料控制器和第二出料控制器分别用于控制所述生石 灰箱和所述酸性物质箱的生石灰、酸性物质出量；所述生石灰箱的下方设有第一输送机构， 所述酸性物质箱的下方设有第二输送机构；所述第一基座上设有加热机和搅拌机，所述第 一输送机构、第二输送机构和加热机均与搅拌机连接，在所述搅拌机的侧面的第一基座上 安装有储物池，搅拌机出料口与储物池相连，所述储物池出口与设于所述储物池下部的单 螺杆式输送泵连接；所述的第一输送机构和第二输送机构均由第一马达和第一输送槽组 成，所述第一输送槽内设有螺旋推进器，所述螺旋推进器包括轴以及设于所述轴上的第一 螺旋叶片，所述第一马达通过第一联轴器与所述轴连接；所述搅拌机由第二马达和第二输 送槽组成，所述第二输送槽由输送槽第一段和输送槽第二段组成；所述第二输送槽内设有 输送轴，所述输送槽第一段的输送轴上设有第二螺旋叶片，所述输送槽第二段靠近第二马 达的一端输送轴上设有第三螺旋叶片；所述输送槽第二段远离所述第二马达一端的输送轴 上安装有搅拌叶片，所述第二马达通过第二联轴器与第二输送槽内的输送轴连接，所述输 送槽第一段上开有注水口、生石灰进料口和酸性物质进料口，在输送槽第二段上开设有加 热口，远离所述第二马达一端的输送槽第二段上设置有搅拌机出料口；所述的第一输送机 8 CN 111602485 A 说　明　书 4/12 页 构和第二输送机构的下部安装有支架，在搅拌机的下部安装有第二基座。 优选地，所述输送装置中还设有pH检测装置，所述pH检测装置用于检测所述有机 处理物的pH值数据，并将所述pH值数据实时发送至所述第一出料控制器和第二出料控制 器； 所述第一出料控制器和第二出料控制器内预设有pH标准范围，若所述pH值数据低 于所述所述pH标准范围，则所述第一出料控制器控制增加所述生石灰箱的生石灰出量，所 述第二出料控制器控制停止所述酸性物质箱的酸性物质出量；若所述pH值数据处于所述pH 标准范围，则所述第一出料控制器和第二出料控制器不作动作；若所述pH值数据高于所述 pH标准范围，则所述第一出料控制器控制停止所述生石灰箱的生石灰出量，所述第二出料 控制器控制增加所述酸性物质箱的酸性物质出量。 本发明的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变 得显而易见，或者通过实施本发明而了解。本发明的目的和其他优点可通过在所写的说明 书、权利要求书、以及附图中所特别指出的结构来实现和获得。 下面通过附图和实施例，对本发明的技术方案做进一步的详细描述。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。在附图中： 图1为本发明实施例中一种沙化土地重构结构的结构示意图； 图2为本发明实施例中供料系统的总体结构示意图； 图3为本发明实施例中回收装置中半剖结构示意图； 图4为本发明实施例中回收装置中收集壳的结构示意图； 图5为本发明实施例中回收装置中排放管道的结构示意图； 图6为本发明实施例中第一处理装置整体结构的主视图； 图7为本发明实施例中第二处理装置的透视图； 图8为本发明实施例中图7的一部分俯视图； 图9为本发明实施例中输送装置的结构示意图； 图10为本发明实施例中供电模块的整体结构示意图。 附图标记：1、肥料层；2、混合层；3、保水保肥层；01、中空壳体；02、腔室；03、安装 槽；04、第一电动机；05、涡轮；06、从动轮一；07、主动轮；08、从动轮二；09、连接柱一；010、连 接柱二；011、第一扇叶轮；012、第二扇叶轮；013、回收管道；014、通管；015、第一控制器； 016、供电模块；017、收集壳；020、排放管道；021、空心结构；022、第一基板；023、螺栓孔；11、 第二基板；12、长杆一；13、长杆二；14、长杆三；15、电机；16、转动轴一；17、齿条；18、滑体一； 19、定滑轮一；110、第一滑道；111、第一细绳；112、定滑轮二；113、第一弹簧；114、长杆四； 115、滚轮；116、固位块；117、活动杆；118、压板；119、齿轮；120、链轮一；121、绕线轮一；122、 转动轴二；123、链条；124、链轮二；125、绕线轮二；126、轴承座；127、第二细绳；128、凹槽； 129、电磁铁；130、长板；131、第二弹簧；132、导孔；133、增重块；134、金属片；135、第一处理 室；136、滑体二；137、第二滑道；138、导板；139、第一处理装置壳体；212、进口；214、第二处 理室；216、旋转元件；218、圆盘；220、凸出部；222、外壳；224、第二电动机；226、出口；228、间 9 CN 111602485 A 说　明　书 5/12 页 隔；230、出口管道；232、偏移屏；33、单螺杆式输送泵；34、第一基座；35、支架；36、储物池； 37、第一输送机构；38、生石灰箱；39、酸性物质箱；310、第二输送机构；311、加热机；312、搅 拌机；313、搅拌机出料口；318、第二基座。
