技术摘要：
本发明属于新型加热不燃烧烟草制品领域，特别涉及一种具有可伸缩针的贫氧加热烟具、与其配套使用的烟草制品和使用方法。所述烟具包含烟支容纳腔(6)，所述烟支容纳腔(6)底部设置有与所述烟支容纳腔(6)轴线平行设置的可伸缩的打孔针(6‑4)。本发明还公开了与所述烟具配套  全部
背景技术：
传统烟草已经有几百年的历史，已经融入到大多数烟民的生活之中。近年来随着 人民生活水平的提高，吸烟与健康、二手烟危害等问题越来越被人们重视，传统烟草制品所 带来的危害性日渐突出。与此同时，随着WHO《烟草控制框架公约》的实施，特别是世界各国 公共场所吸烟禁令范围的逐步扩大，烟草制品的发展环境发生了重大而深刻的变化，烟草 制品结构正朝着多样化和无烟化的发展方向加快调整。新型烟草制品逐渐成为各大跨国烟 草企业应对传统烟草制品销量日趋下滑的现实选择。 目前绝大多数的加热不燃烧型卷烟均采用空气作为烟气的载体，为了保证烟草不 燃烧，所施加的加热温度通常较低，一般不超过300℃，与传统卷烟相比，新型加热不燃烧卷 烟的烟草致香成分难以完全释放，烟气量不足，因此这类香烟较难以被传统烟民接受。此 外，为了保证空气流通，绝大多数的加热不燃烧卷烟的烟草端均为敞开式结构，即烟丝或再 造烟片直接裸露在外，或是经过一定的气流通道与外界大气相连，在吸食完毕拔出烟弹的 过程中，烟草残渣会存在掉落现象，易对烟具造成污染，因此该类型烟草在使用一段时间后 均需要花时间来清洗烟具。 如果采用密闭式的卷烟结构，则氧气含量会随着加热过程而降低(这是由于形成 的新鲜烟气的对内部气体的置换作用)，此时，即使升高加热温度，亦不会发生燃烧现象，同 时亦不会出现烟草残渣掉落而污染烟具的情况。但是，由于没有载气流过烟草，密闭式卷烟 烟气迁移将会变得困难。 为了解决上述问题，提出本发明。
技术实现要素：

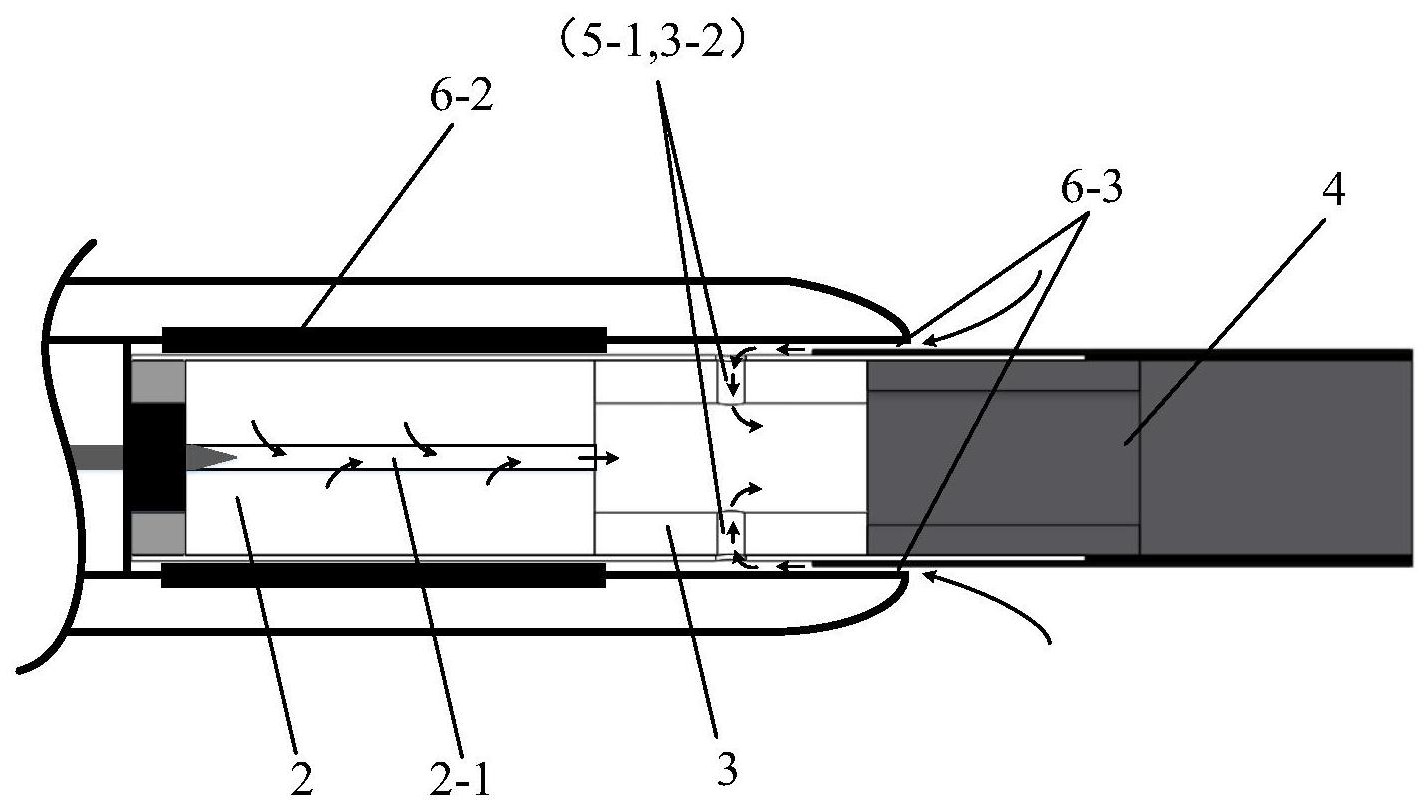

本发明第一方面提供一种具有可伸缩针的贫氧加热式烟具，所述烟具包含烟支容 纳腔6，所述烟支容纳腔6底部设置有与所述烟支容纳腔6轴线平行设置的可伸缩的打孔针 6-4。 优选地，所述烟支容纳腔6底部设有凸台6-1，所述打孔针6-4伸出时，贯穿所述凸 台6-1伸出到所述烟支容纳腔6中。此时，所述凸台6-1的材质或结构是所述打孔针6-4可贯 穿的。 优选地，所述打孔针6-4可限位于所述烟支容纳腔6底部的凸台6-1上。 所述打孔针6-4的限位方式可使用任何合适的方式，例如在所述打孔针6-4底部安 装弹簧。 优选地，所述烟支容纳腔6周向侧壁设周向发热元件6-2。 本发明第二方面提供一种与第一方面所述的贫氧加热式烟具配套使用的贫氧加 3 CN 111588089 A 说　明　书 2/4 页 热式烟草制品，所述烟草制品从上游到下游包括依次互相同轴抵接的支撑元件1、烟草棒2、 主流烟气形成腔3、和烟气调制元件4，所述烟草制品外部包裹有外部包裹件5； 其中，所述支撑元件1的材质或结构使得所述打孔针6-4可穿过； 所述主流烟气形成腔3为具有轴向中心空腔3-1和至少一个周向侧壁通孔3-2的管 体； 所述外部包裹件5上与所述侧壁通孔3-2相应位置设置同轴通孔5-1，所述同轴通 孔5-1的孔径不小于所述侧壁通孔3-2的孔径； 所述烟支容纳腔6的内径大于或等于所述烟草制品的外径或受热膨胀后的外径； 所述烟支容纳腔6的深度小于或等于所述烟草制品上的至少一个所述侧壁通孔3- 2距离所述支撑元件1的上游端的距离。 优选地，所述支撑元件1上游端部包括与所述凸台6-1相适配的凹槽。 优选地，所述烟草棒2包括烟丝、烟片、烟草颗粒、烟草挤出成形体或含烟草的凝胶 体。 优选地，所述烟气调制元件4包括降温段4-1和过滤段4-2。 优选地，所述可伸缩的打孔针6-4，其伸出凸台6-1的长度大于或等于所述贫氧加 热式烟草制品烟草棒2的长度。 本发明第三方面提供一种贫氧加热式抽吸方法，使用第一方面所述的贫氧加热式 烟具和第二方面所述的烟草制品，抽吸时， 将所述烟草制品插入所述烟支容纳腔6时，所述凸台6-1与所述支撑元件1紧密插 接，所述打孔针6-4先伸后缩或者保持伸展状态至烟支完全插入烟支容纳腔后缩回，在所述 烟草棒2轴心处留下孔道2-1，启动所述周向发热元件6-2，进行抽吸。抽吸完毕取出所述烟 草制品后，打孔针6-4保持缩回或者伸出并保持限位。 所述周向发热元件6-2完全或部分覆盖所述烟草棒2；所述烟支容纳腔6与所述烟 草制品之间存在空隙6-3。 抽吸时，空气通过所述烟支容纳腔6与所述烟草制品之间的空隙6-3，经所述同轴 通孔5-1和侧壁通孔3-2进入所述主流烟气形成腔3，烟草棒2受热产生的气雾经所述打孔针 6-4留下的孔道2-1进入所述主流烟气形成腔3，两者混合形成主流烟气，主流烟气经所述烟 气调制元件4调制后进入消费者口腔。 上述技术方案在不矛盾的前提下，可自由组合。 本发明具有以下有益效果： 1、本发明首次提出了一种烟支容纳腔底部具有打孔针的贫氧加热式烟具，用于给 烟草制品的烟草段打孔，提供了烟气扩散通道，解决了密闭式烟支贫氧加热时，烟气难扩散 的问题 2、本发明与烟具配套使用的烟草制品最上游为支撑元件，其可通过凹槽与烟支容 纳腔底部的凸台紧密插接，形成密封配合体，使得空气无法通过烟支支撑元件端口进入烟 支内部。 3、本发明与烟具配套使用的烟草制品中间具有主流烟气形成腔，其具有轴向中心 空腔和周向侧壁通孔，空气不经过烟草基质，而是从此段进入烟支，与烟草加热产生的气雾 混合形成主流烟气，实现了烟草段贫氧环境的营造。 4 CN 111588089 A 说　明　书 3/4 页 4、若在烟支制造过程中在烟草棒内设置孔道，加工比较麻烦，需要改变现有的装 置。而本发明的烟具和烟支都容易加工。烟支制造可利用现有生产设备进行。 附图说明 图1为实施例2所述的烟草制品轴向剖面图。 图2为实施例3所述打孔针打孔后缩回后状态示意图。 图3为实施例3抽吸时空气的流动方向示意图。 图4为所述打孔针设置在烟支容纳腔底部的凸台的示意图。 附图标记列表： 1、支撑元件，2、烟草棒，2-1、孔道，3、主流烟气形成腔，3-1、中心空腔，3-2、侧壁通 孔，4、烟气调制元件，4-1、降温段，4-2、过滤段，5、外部包裹件，5-1、同轴通孔，6、烟支容纳 腔，6-1、凸台，6-2、发热元件，6-3、空隙，6-4、打孔针。
