技术摘要：

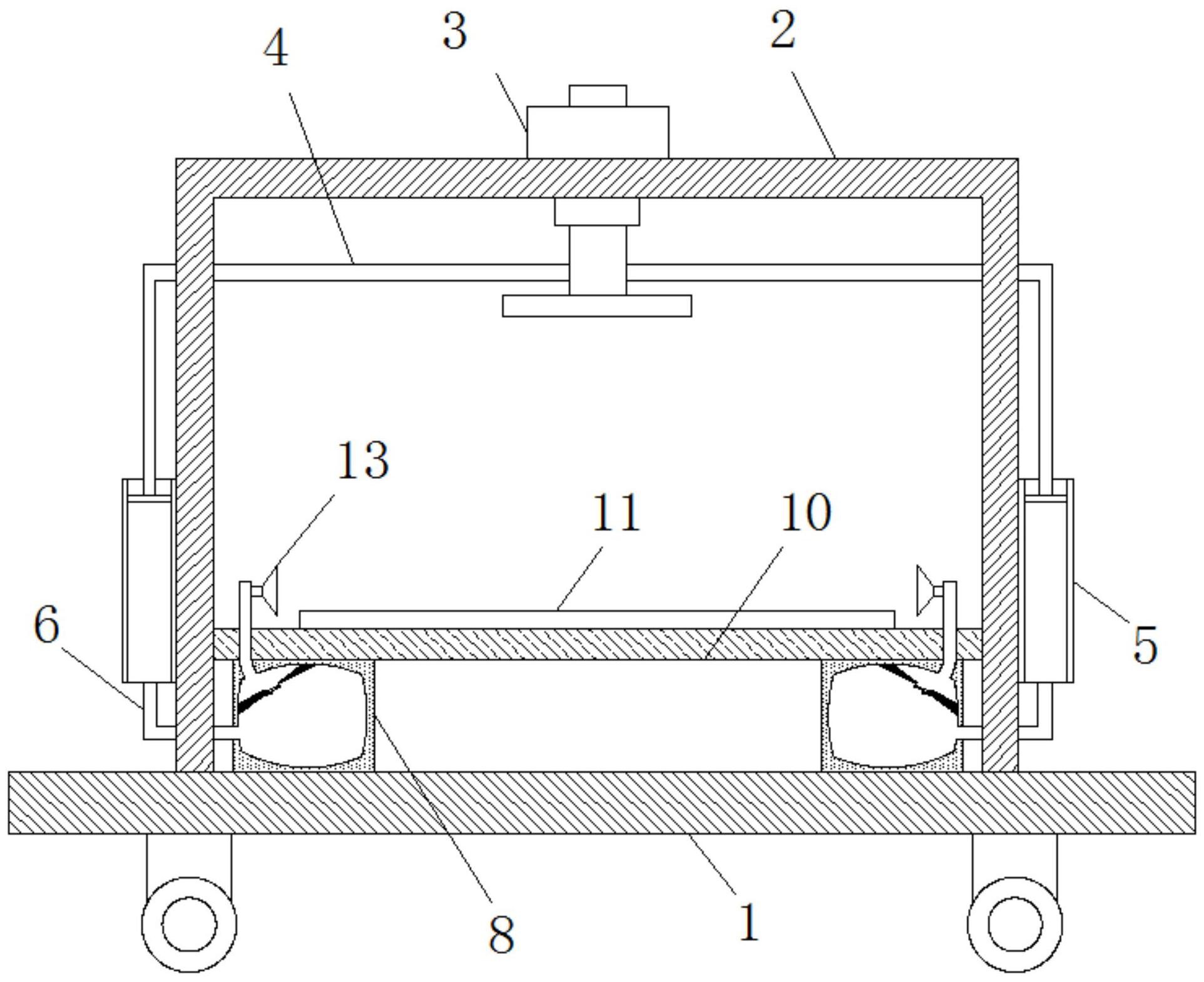

本发明涉及包装装潢技术领域，且公开了一种利用印刷机下降产生气压对印刷体清理装置，包括底板，所述底板的上端固定安装有机架，所述机架的上端固定安装有印刷机本体，所述印刷机本体下端的左右两端均固定安装有连接杆，所述机架的左右两端均固定安装有充气装置，所述  全部
背景技术：
包装装潢指的是将产品的包装进行装饰和美化的过程，使得产品包装的外形、图 案、色彩、文字和商品品牌等要素构成一个艺术的整体，包装装潢起到传递商品、表现商品、 宣传商品、美化商品和方便消费等作用。 包装装潢的是提高商品竞争力的有力武器，在促销市场营销方面起到尤为重要的 作用，根据世界最大的化学公司(杜邦公司)进行的市场调查，有超过一半的消费者是根据 商品的包装盒外观样式来决定是否购买某种商品的，目前市场上包装装潢经常用的是印刷 机，印刷机在使用过程中，需要保持印刷台面的清洁，如果印刷台面不整洁，则会导致产品 印刷之后，图案或者色彩不均匀的现象。 目前主要的清理台面，靠的是人工清理，清理效果不好，而且会影响印刷的效率， 所以现在急需一种可以在印刷机下降准备印刷过程中，可以对印刷台面进行清理的印刷装 置。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了一种利用印刷机下降产生气压对印刷体清理 装置，具备清洁效果好，印刷效率高等优点，解决了现有技术中使用人工清理的效率低，且 清洁效果不好的问题。 (二)技术方案 为实现上述清洁效果好，印刷效率高等目的，本发明提供如下技术方案：一种利用 印刷机下降产生气压对印刷体清理装置，包括底板，所述底板的上端固定安装有机架，所述 机架的上端固定安装有印刷机本体，所述印刷机本体下端的左右两端均固定安装有连接 杆，所述机架的左右两端均固定安装有充气装置，所述充气装置的下端固定连接有通气管， 所述通气管的右端固定连接有进气管，所述机架内部的底端固定安装有对称的固定框，所 述固定框的内部固定连接有气囊，所述机架的内部且在固定框的上端固定安装有支撑板， 所述支撑板的上端固定安装有印刷板，所述气囊的上端固定连接有出气管，所述出气管的 上端固定连接有喷气嘴，所述气囊的内部固定安装有挡板，所述同一个气囊的两个挡板之 间活动铰接有活动杆。 优选的，所述连接杆与机架的连接关系为滑动连接，连接杆的下端与充气装置之 间的连接关系为固定连接，印刷机本体在下降进行印刷时，会通过连接杆带动充气装置进 行充气工作。 优选的，所述进气管与气囊的连接关系为固定连接，充气装置进行充气，产生的气 3 CN 111591034 A 说　明　书 2/3 页 体经过通气管与进气管进入到气囊中，使得气囊的体积膨胀变大。 优选的，所述气囊材料为弹性设计，体积可以变大，具有膨胀力，气体进入到气囊 装置中，其体积会变大，在变大过程中，气体对活动板的挤压力会增加，在挤压力达到一定 程度大小之后，会将活动板挤压到挡板的另一面，从而可以是气体通过出气管进入到喷气 嘴中，达到了利用气体对印刷台面上的印刷产品进行清理的效果。 优选的，所述底板下端的左右两端均活动安装有滚动轮，滚动轮可以方便整个装 置的移动，使得装置灵活方便。 优选的，所述活动杆与挡板之间固定连接有第一弹簧，在喷气嘴对印刷板上的印 刷产品进行清理之后，气囊中的气体会减少，在第一弹簧的作用下，活动板会恢复原来位 置，准备第二次对印刷产品清理。 优选的，所述活动杆远离铰接点的端面上通过第二弹簧滑动连接有滚珠，滚珠的 设计，减少了活动板与挡板之间的摩擦力，在气囊中的气体达到一定程度，可以很快的突破 活动板，从而形成爆发力对印刷板上的产品进行清理。 (三)有益效果 与现有技术相比，本发明提供了一种利用印刷机下降产生气压对印刷体清理装 置，具备以下有益效果： 1、该利用印刷机下降产生气压对印刷体清理装置，通过印刷机本体在下降进行印 刷时，会通过连接杆带动充气装置进行充气工作，气体进入到气囊装置中，再配合出气管与 喷气嘴的作用，可以起到清理杂物的效果。 2、该利用印刷机下降产生气压对印刷体清理装置，通过气囊里的气体体积增多， 气囊的体积加大，气体对活动板的挤压力会增加，在挤压力达到一定程度大小之后，会将活 动板挤压到挡板的另一面，在此过程中，会形成爆发力，利用爆发力可以更快速的将印刷板 上的杂物清理干净。 附图说明 图1为本发明结构正面示意图； 图2为本发明固定框结构示意图； 图3为本发明挡板与活动板结构连接示意图； 图4为图3中A结构放大示意图。 图中：1底板、2机架、3印刷机本体、4连接杆、5充气装置、6通气管、7进气管、8固定 框、9气囊、10支撑板、11印刷板、12出气管、13喷气嘴、14挡板、15活动杆、16第一弹簧、17第 二弹簧、18滚珠。
