技术摘要：

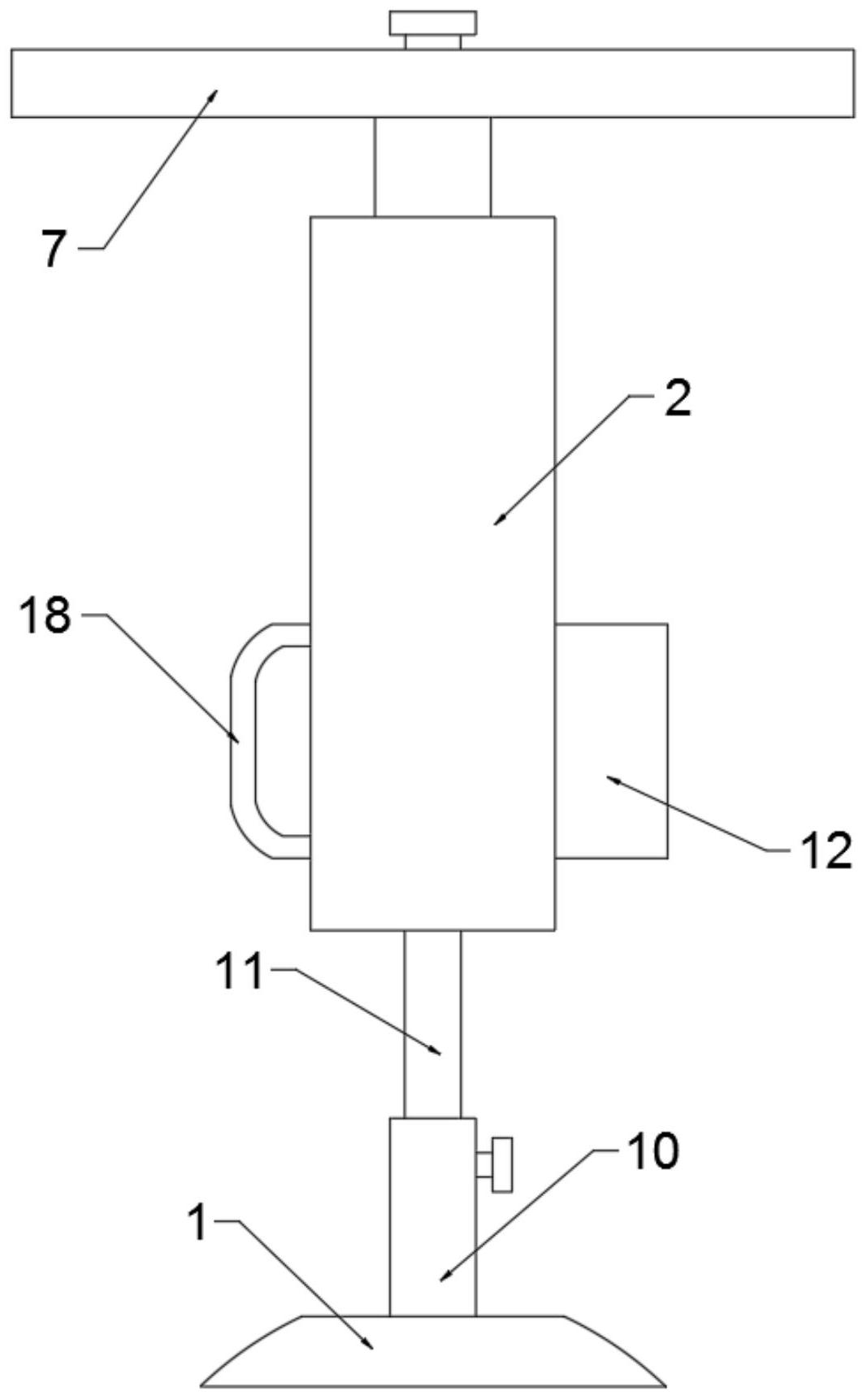

本发明公开了一种附属于风扇工作保湿用加湿装置，属于加湿设备领域，一种附属于风扇工作保湿用加湿装置，包括底座，底座上方设有安装框，安装框通过调节机构与底座连接，安装框内转动连接有转轴，转轴的一端贯穿安装框侧壁并固定连接有风轮，转轴上固定连接有竖杆，竖  全部
背景技术：
风扇，指热天借以生风取凉的用具，电风扇，是用电驱动产生气流的装置，内配置 的扇子通电后来进行转动化成自然风来达到乘凉的效果，风扇在使用的过程中，室内的空 气会流动起来，所以就能够促进汗液的急速蒸发，结合“蒸发需要吸收大量的热量”，因此人 们会感觉到凉爽。 现有技术中，人们在夏天会使用风扇进行降温，在电扇使用的过程中，有时候存在 电风扇工作时室内的温度不仅没有降低，反而会升高，使用者体温反而会增加，虽然夏天可 以使用空调，但是使用者由于考虑经济条件，通常会降低使用空调使用的时间或者本身不 使用，继而大量时间还是使用风扇。 为此，我们提出一种附属于风扇工作保湿用加湿装置来实现凉爽还可以降低经济 消耗的加湿装置。
技术实现要素：
1.要解决的技术问题 针对现有技术中存在的问题，本发明的目的在于提供一种附属于风扇工作保湿用 加湿装置，它可以借助风扇在工作的工程中，对室内的环境进行加湿，有助于降低室内温 度，使用的效果好。 2.技术方案 为解决上述问题，本发明采用如下的技术方案。 一种附属于风扇工作保湿用加湿装置，包括底座，所述底座上方设有安装框，所述 安装框通过调节机构与底座连接，所述安装框内转动连接有转轴，所述转轴的一端贯穿安 装框侧壁并固定连接有风轮，所述转轴上固定连接有竖杆，所述竖杆的上方设有音叉片，所 述音叉片通过回弹机构与安装框侧壁固定连接，所述竖杆上连接有与音叉片对应的运动机 构，所述安装框上固定连接有储水箱，所述储水箱内固定连接有棉绳，所述安装框两端分别 设有进气口和出气口，且进气口与出气口与棉绳位置相对应，所述棉绳下端固定连接两股 拉力绳，两个所述拉力绳均与音叉片固定连接，通过往储水箱内部加入水，水分进入棉绳内 部，使得棉绳内部吸附较多的水分，当风扇过程时，可以带动风轮转动，风轮带动竖杆转动， 当竖杆转动时，竖杆上永磁片往强磁片方向运动，使得强磁片上的音叉片往竖杆方向运动， 此时弹簧发生形变，待永磁片远离强磁片时，此时弹簧恢复形变，音叉片会发生剧烈的振 动，带动棉绳发生颤抖，使得棉绳上的水分以雾状形式释放，释放的水雾经过出气口排出， 水雾此时可以与人接触，达到降温的目的，本发明可以借助风扇在工作的工程中，对室内的 环境进行加湿，有助于降低室内温度。 3 CN 111550892 A 说　明　书 2/4 页 进一步的，所述风轮的外侧设有导流罩，所述导流罩与安装框固定连接，导流罩可 以最大限度的利用风扇工作时形成的高速气流，使得风轮保持高速运转的状态，带动竖杆 上的两个永磁片转动，同时导流罩可以对风轮进行保护，避免风轮工作时出现碰撞而发生 意外。 进一步的，所述调节包括固定连接在底座上的空杆，所述空杆内滑动连接有支撑 杆，所述支撑杆通过限位销与空杆卡合连接，可以根据风扇的高度，转动限位销，使得支撑 杆在空杆内部滑动，便于调节整个装置的高度，调节到合适的位置，可以旋紧限位销，对支 撑杆位置进行固定。 进一步的，所述回弹机构包括固定连接在音叉片两端的弹簧，所述弹簧远离音叉 片的一端与安装框固定连接，当永磁片随着竖杆转动时，永磁片与强磁片由近到远和由远 到近的运动过程，当永磁片靠近强磁片时，由于异性相互吸引，使得强磁片会带动音叉片靠 近永磁片的方向，同时弹簧会发生形变，拉力绳和棉绳会拉紧绷直，当永磁片远离强磁片 时，此时弹簧恢复形变，使得音叉片会发生震动，震动的音叉片会对棉绳出现拉扯，拉扯的 棉绳内部的水分会快速雾化。 进一步的，所述运动机构包括固定连接在竖杆的两端的永磁片，所述音叉片的下 方固定连接有强磁片，所述强磁片和永磁片的磁极方向相反，磁极相反可以保证强磁片和 永磁片相互靠近时，会相互的吸引，使得弹簧发生形变。 进一步的，所述出气口的口径大于进气口的口径，当进气口的口径要小时，即使进 入到进气口内部的气体很少时，但进入进气口内部的进入时，其内部的压强增大，气流变 大，使得雾化的水分能够经过出气口排出，口径大时可以降低水分出去时的速度。 进一步的，所述储水箱的上设有进水口，所述进水口内滑动密封连接有顶盖，设置 顶盖，便于对储水箱内部加入水，维持储水箱内部的水分一定。 进一步的，所述安装框上固定连接有配重扶手，且配重扶手与风轮位置相反，设置 扶手便于整个装置的移动，同时配重扶手可以对风轮和导流罩进行配重，使得整个运行装 置处于一个平衡的状态。 3.有益效果 相比于现有技术，本发明的优点在于： (1)本方案中，通过往储水箱内部加入水，水分进入棉绳内部，使得棉绳内部吸附 较多的水分，当风扇过程时，可以带动风轮转动，风轮带动竖杆转动，当竖杆转动时，竖杆上 永磁片往强磁片方向运动，使得强磁片上的音叉片往竖杆方向运动，此时弹簧发生形变，待 永磁片远离强磁片时，此时弹簧恢复形变，音叉片会发生剧烈的振动，带动棉绳发生颤抖， 使得棉绳上的水分以雾状形式释放，释放的水雾经过出气口排出，水雾此时可以与人接触， 达到降温的目的，本发明可以借助风扇在工作的工程中，对室内的环境进行加湿，有助于降 低室内温度。 (2)本方案中，对电扇转动时产生的空气流动加以利用，借助绳子湿润时，用力扯 动的过程中会产生较多的水雾，来实现降温的目的，同时利用音叉触碰的过程中会产生振 动，振动过程中会对棉绳进行拉扯，使得湿润绳子上的水分雾化，利用磁铁之间的相互排斥 原理，达到对音叉片振动的目的，利用转动的竖杆来实现强磁片和永磁片之间距离的靠近 和远离，实现音叉片的运动。 4 CN 111550892 A 说　明　书 3/4 页 (3)风轮的外侧设有导流罩，导流罩与安装框固定连接，导流罩可以最大限度的利 用风扇工作时形成的高速气流，使得风轮保持高速运转的状态，带动竖杆上的两个永磁片 转动，同时导流罩可以对风轮进行保护，避免风轮工作时出现碰撞而发生意外。 (4)出气口的口径大于进气口的口径，当进气口的口径要小时，即使进入到进气口 内部的气体很少时，但进入进气口内部的进入时，其内部的压强增大，气流变大，使得雾化 的水分能够经过出气口排出，口径大时可以降低水分出去时的速度。 附图说明 图1为本发明的外部结构示意图； 图2为本发明的内部结构示意图； 图3为本发明音叉片处的部分结构放大示意图； 图4为本发明风轮处的部分结构放大示意图； 图5为本发明安装块处的部分结构俯视图。 图中标号说明： 1底座、2安装框、3转轴、4风轮、5弹簧、6音叉片、7储水箱、8进气口、9出气口、10空 杆、11支撑杆、12导流罩、13竖杆、14永磁片、15强磁片、16棉绳、17拉力绳、18配重扶手。
