技术摘要：
本发明公开了一种用于种树使用的土壤打孔设备，包括机身，所述机身内设有带轮腔，所述带轮腔上侧设有齿轮腔，所述齿轮腔右侧设有右侧带轮腔，所述带轮腔下侧设有锥形齿轮腔，所述带轮腔上侧壁体内固设有控制电机，本发明设有钻头打孔驱动装置，能够通过钻头壳体向下移  全部
背景技术：
现有的传统打孔设备一般都是针对机械零件加工的，一般不能针对土壤打孔，现 实社会中种树一般都是通过人工进行操作的，这样会存在低效率，高人工成本等问题，人工 种树一般都不能统一挖掘大小孔洞，所以针对这种情况需要设计一款用于种树使用的土壤 打孔设备。
技术实现要素：

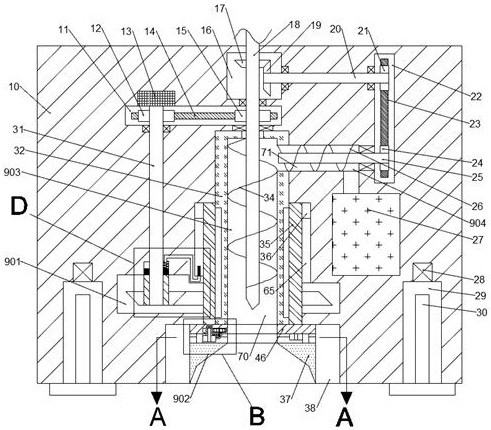

本发明的目的在于提供一种用于种树使用的土壤打孔设备，用于克服现有技术中 的上述缺陷。 根据本发明的一种用于种树使用的土壤打孔设备，包括机身，所述机身内设有带 轮腔，所述带轮腔上侧设有齿轮腔，所述齿轮腔右侧设有右侧带轮腔，所述带轮腔下侧设有 锥形齿轮腔，所述带轮腔上侧壁体内固设有控制电机，所述控制电机与所述锥形齿轮腔之 间转动设有主动轴，所述锥形齿轮腔内设有用于土壤打孔驱动装置，所述锥形齿轮腔右侧 设有钻头壳体，所述钻头壳体下侧设有能根据所需打孔大小进行自动调节钻头大小的钻头 调节装置，所述钻头壳体外侧固设有滑腔，所述滑腔内滑动设有与所述钻头壳体外侧壁体 固定安装的转动压轮，所述钻头壳体内侧螺纹连接有固定安装于所述机身内的回土壳体， 所述回土壳体内设有土壤回拢装置，所述土壤回拢装置包括设置于所述回土壳体内设有上 下贯穿所述齿轮腔且延伸到所述机身外侧的回土转轴，所述带轮腔内的所述主动轴上固设 有左侧带轮，所述左侧带轮右侧的所述回土转轴上螺纹连接有右侧带轮，所述齿轮腔内的 所述回土转轴上螺纹连接有上侧锥齿轮，所述齿轮腔与所述右侧带轮腔之间转动设有从动 轴，所述齿轮腔内的所述从动轴上固设有与所述上侧锥齿轮啮合连接的右侧锥齿轮，所述 右侧带轮腔下侧设有用于土壤回收再利用的回收装置，所述机身下侧壁体内设有左右侧对 称的从动轴，所述从动轴内滑动安装有用于转动稳固的液压推杆，所述驱动缸上侧设有用 于启动的油箱。 在上述技术方案基础上，所述土壤打孔驱动装置包括设置于所述主动轴，所述控 制电机动力输出轴与所述主动轴固定安装，所述锥形齿轮腔内下侧花键啮合连接有花键 套，所述花键套外侧壁体上固设有花键套，所述锥形齿轮腔上侧壁体内设有复位弹簧腔，所 述复位弹簧腔内滑动设有与所述花键套上侧固定安装的弧形滑块，所述弧形滑块上侧与所 述复位弹簧腔上侧壁体之间设有复位弹簧，所述弧形滑块上侧设有穿过所述复位弹簧伸入 到所述机身内的油管，所述滑腔下侧壁体内滑动设有与所述油管滑动安装的滑动杆，所述 锥形齿轮腔内的所述钻头壳体外侧壁体上固设有与所述下侧锥形齿轮啮合连接的外侧锥 齿轮。 在上述技术方案基础上，所述钻头调节装置包括固定设置于所述钻头壳体下侧底 4 CN 111594034 A 说　明　书 2/5 页 壁的固定圆环板，位于所述固定圆环板左侧的壁体内设有上侧回转腔，所述上侧回转腔上 侧壁体内固设有正反装电机，所述上侧回转腔下侧设有回转齿轮，所述回转齿轮与所述上 侧回转腔之间转动设有转轴，所述转轴右侧啮合连接有单向齿轮，所述单向齿轮内壁设有 内侧齿，所述内侧齿内转动设有内侧齿轮，所述内侧齿轮内设有弹簧腔，所述弹簧腔内滑动 设有梯形转动块，所述梯形转动块内侧与所述弹簧腔内侧壁体之间设有压缩弹簧，位于所 述调节齿轮腔左侧的转轴上固设有滑动轮，所述滑动轮下侧转动设有调节齿轮，所述调节 齿轮右侧设有连接杆，所述连接杆右侧转动设有控制所述调节齿轮单向转动的卡扣，所述 连接杆内的所述滑动轮与所述卡扣之间设有伸缩弹簧，所述卡扣上侧固定设有与所述内侧 齿轮下侧固定安装的转动轴，所述调节齿轮后侧啮合连接有调节杆，所述调节杆下侧固设 有用于土壤打孔的钻土钻头，所述机身下侧壁体内设有用于钻土钻头左右伸开的调节腔。 在上述技术方案基础上，所述土壤回拢装置包括所述回土转轴，所述回土壳体，所 述回土壳体内侧设有用于土壤回拢的回土腔，所述回土腔内的所述回土转轴上固设有用于 回拢叶轮，当主动轴转动时带动左侧带轮转动，左侧带轮转动带动同步带转动，同步带转动 带动右侧带轮转动，右侧带轮转动带动回土转轴转动，从而带动回土腔内侧回土转轴向下 移动，使钻头挖好的土壤移出回收。 在上述技术方案基础上，所述回收装置包括固定设置于所述右侧带轮腔内的所述 从动轴上的上侧带轮，所述上侧带轮下侧转动设有下侧带轮，所述上侧带轮与所述下侧带 轮之间设有横向同步带轮，所述回土腔右侧壁体内设有收土腔，所述收土腔与所述右侧带 轮腔之间转动设有与所述下侧带轮固定安装的辅助回土轴，所述收土腔内的所述辅助回土 轴上固设有用于回收土壤的叶轮，所述收土腔下侧壁体内设有用于回收土壤装箱的回收 箱。 本发明的有益效果是：本发明设有钻头打孔驱动装置，能够通过钻头壳体向下移 动时带动转动压轮向下移动，使花键套向上移动，从而使下侧锥形齿轮与外侧锥齿轮脱离 啮合，从而使打孔钻头自动停止转动；本发明设有钻头调节装置，能够通过单向齿轮使钻土 钻头自由调节大小，还能够起到很好的卡紧作用；本发明设有土壤回拢装置，能够通过回拢 叶轮回使打好孔的内侧土壤进行有效回收。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施 例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获 得其他的附图。 图1是本发明一种用于种树使用的土壤打孔设备的整体结构示意图； 图2是本发明图1中“A-A”处的剖视图； 图3是本发明图1中B处的局部放大图； 图4是本发明图3中“C-C”处的剖视图； 图5是本发明图1中D处的局部放大图。 5 CN 111594034 A 说　明　书 3/5 页
