技术摘要：
本说明书一个或多个实施例提供一种便于调节的铣刀，涉及铣刀技术领域，所述便于调节的铣刀包括：固定底座；刀盘，设置于所述固定底座的上方，所述刀盘设置有容置槽和安装槽，所述刀盘上设置有多个第一安装夹，所述安装槽内设置有第三安装夹；第一调节件，设置于所述刀  全部
背景技术：
现有技术中，铣刀包括刀盘，刀盘上安装有一个修光刀片和多个铣刀刀片，修光刀 片与铣刀刀片具有高度差，另外，根据加工产品的不同，以及加工参数的需求不同，铣刀刀 片在竖直方向的角度需要调节，现有技术中均为人工挨个进行调节，非常的不方便，耗时费 力。
技术实现要素：

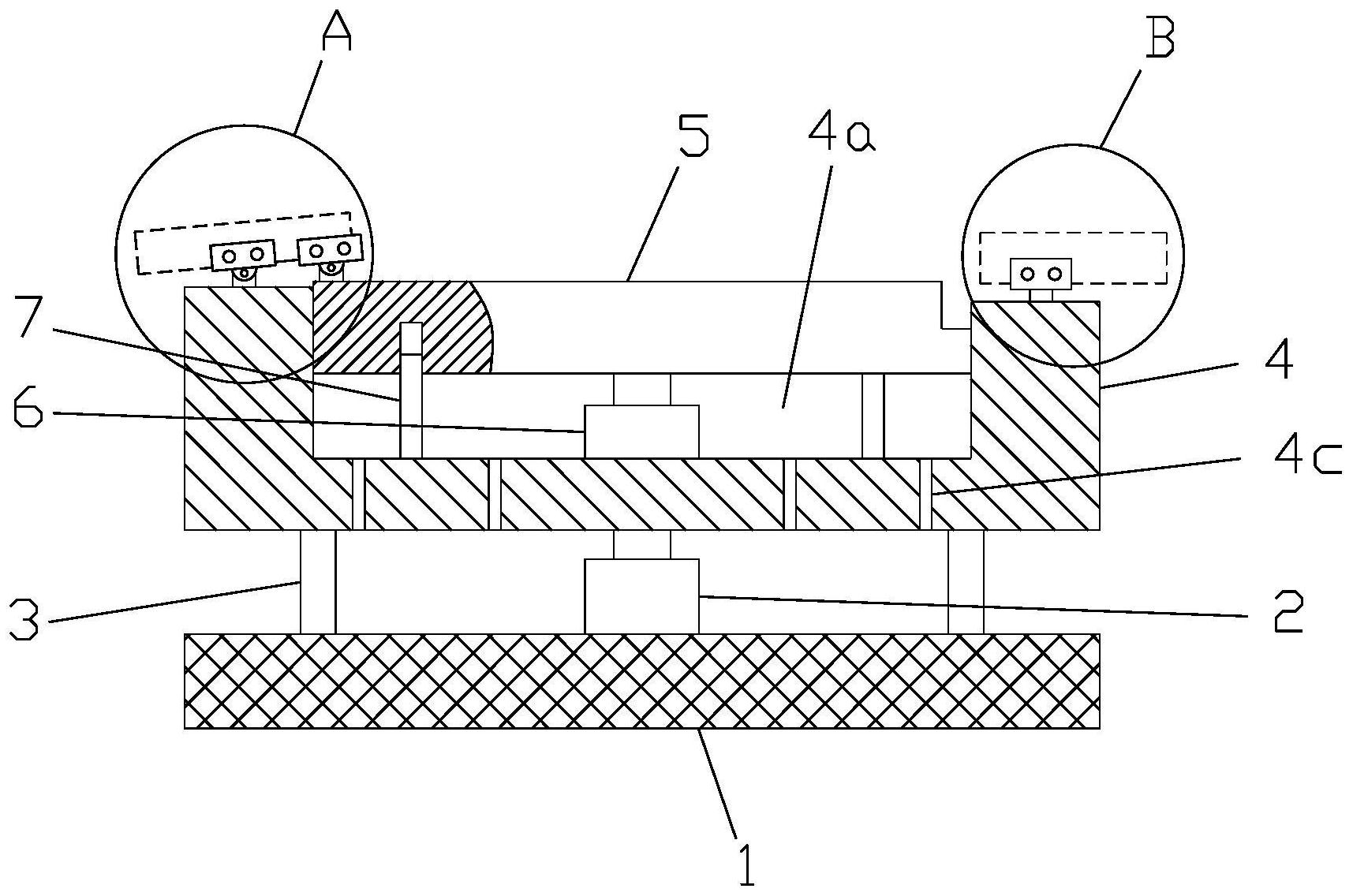

有鉴于此，本说明书一个或多个实施例的目的在于提出一种便于调节的铣刀，以 解决现有技术中的调节不便的问题。 基于上述目的，本说明书一个或多个实施例提供了一种便于调节的铣刀，包括： 固定底座； 刀盘，设置于所述固定底座的上方，所述刀盘设置有容置槽和安装槽，所述刀盘上 设置有多个第一安装夹，所述安装槽内设置有第三安装夹； 第一调节件，设置于所述刀盘和所述固定底座之间； 活动支架，设置于所述容置槽内，所述活动支架上设置有与所述第一安装夹位置 相适配的第二安装夹； 第二调节件，设置于所述容置槽内，所述第二调节件的两端分别连接至所述刀盘 和所述活动支架。 作为一种可选的实施方式，所述第一安装夹包括 第一支撑座，固定安装于所述刀盘上； 第一夹爪，与所述第一支撑座轴接，所述第一夹爪具有第一夹持槽，所述第一夹持 槽的侧壁设置有贯通的第一螺孔； 第一夹持螺栓，与所述第一螺孔螺接。 作为一种可选的实施方式，所述第二安装夹包括 第二支撑座，固定安装于所述活动支架上； 第二夹爪，与所述第二支撑座轴接，所述第二夹爪具有第二夹持槽，所述第二夹持 槽的侧壁设置有贯通的第二螺孔； 第二夹持螺栓，与所述第二螺孔螺接。 作为一种可选的实施方式，所述第三安装夹包括 第三支撑座，固定安装于所述刀盘上； 第三夹爪，固定安装于所述第三支撑座上，所述第三夹爪具有第三夹持槽，所述第 三夹持槽的侧壁设置有贯通的第三螺孔； 第三夹持螺栓，与所述第三螺孔螺接。 3 CN 111590124 A 说　明　书 2/4 页 作为一种可选的实施方式，所述第一调节件包括 第一伸缩杆，所述第一伸缩杆的固定端固定安装在所述固定底座上，所述第一伸 缩杆的活动端与所述刀盘的底部固定连接； 第一导向杆，固定安装于所述固定底座上，所述刀盘上设置有与所述第一导向杆 适配的第一导向孔，所述第一导向杆插接于所述第一导向孔内。 作为一种可选的实施方式，所述第二调节件包括 第二伸缩杆，所述第二伸缩杆的固定端固定安装在所述容置槽的底壁，所述第二 伸缩杆的活动端与所述活动支架的底部固定连接； 第二导向杆，固定安装于所述容置槽的底壁，所述活动支架上设置有与所述第二 导向杆适配的第二导向孔，所述第二导向杆插接于所述第二导向孔内。 作为一种可选的实施方式，所述安装槽的深度为3-10mm。 作为一种可选的实施方式，所述容置槽的底部设置有漏水孔。 从上面所述可以看出，本说明书一个或多个实施例提供的一种便于调节的铣刀， 通过设置第一调节件，能够通过调节刀盘的高度来调节刀片在竖直方向上的位置，考虑到 修光刀片的厚度大于铣刀刀片，因此将第三安装夹设置在安装槽内，从而能够使修光刀片 的刀刃高度与铣刀刀片的刀刃高度保持在同一高度，另外，通过第二调节件的设置，能够通 过调节活动支架的高度来调节铣刀刀片的角度，本发明实现了全部的铣刀刀片与修光刀片 的高度同步调整，且实现了全部的铣刀刀片的角度的同步调整，方便、快捷且能够保证调节 精度。 附图说明 为了更清楚地说明本说明书一个或多个实施例或现有技术中的技术方案，下面将 对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的 附图仅仅是本说明书一个或多个实施例，对于本领域普通技术人员来讲，在不付出创造性 劳动的前提下，还可以根据这些附图获得其他的附图。 图1为本说明书一个或多个实施例的侧向剖视图； 图2为图1的A部详图； 图3为图1的B部详图； 图4为本说明书一个或多个实施例的俯视图。 图中，1、固定底座；2、第一伸缩杆；3、第一导向杆；4、刀盘；4a、容置槽；4b、安装槽； 4c、漏水孔；5、活动支架；6、第二伸缩杆；7、第二导向杆；8、第一支撑座；9、第一夹爪；10、第 一夹持螺栓；11、第二支撑座；12、第二夹爪；13、第二夹持螺栓；14、第三支撑座；15、第三夹 爪；16、第三夹持螺栓；100、铣刀刀片；200、修光刀片。
