技术摘要：
本发明的一种止水结构及其施工方法，涉及岩土工程基坑支护技术领域，用于解决传统基坑止水结构施工工艺复杂、占地空间大、造价高的问题。该止水结构包括钢板、柔性橡胶止水板和桩头，柔性橡胶止水板包括竖向板和位于其两侧的阴锁扣，钢板顶端设有折弯部，桩头包括三角  全部
背景技术：
近年来，随着城市化进程的加速，地下空间的开发和利用程度的不断加大，基坑的 深度也越来越深，对支护结构的要求也越来越高，不仅要满足深基坑开挖过程中的安全性， 同时也要具有一定的经济性。 目前常用的深基坑止水结构体系有钢板桩、双轴搅拌桩、三轴搅拌桩、钻孔灌注桩 以及地下连续墙等等，其中离散式钻孔灌注桩需另设止水帷幕才能保证深基坑开挖过程中 的止水效果。这些止水结构体系不仅施工工艺复杂、占地空间大，而且不可回收利用，影响 了施工进度和造价。 因此，如何研究一种经济合理的止水结构及其施工方法，是本工程邻域技术人员 亟需解决的技术问题。
技术实现要素：

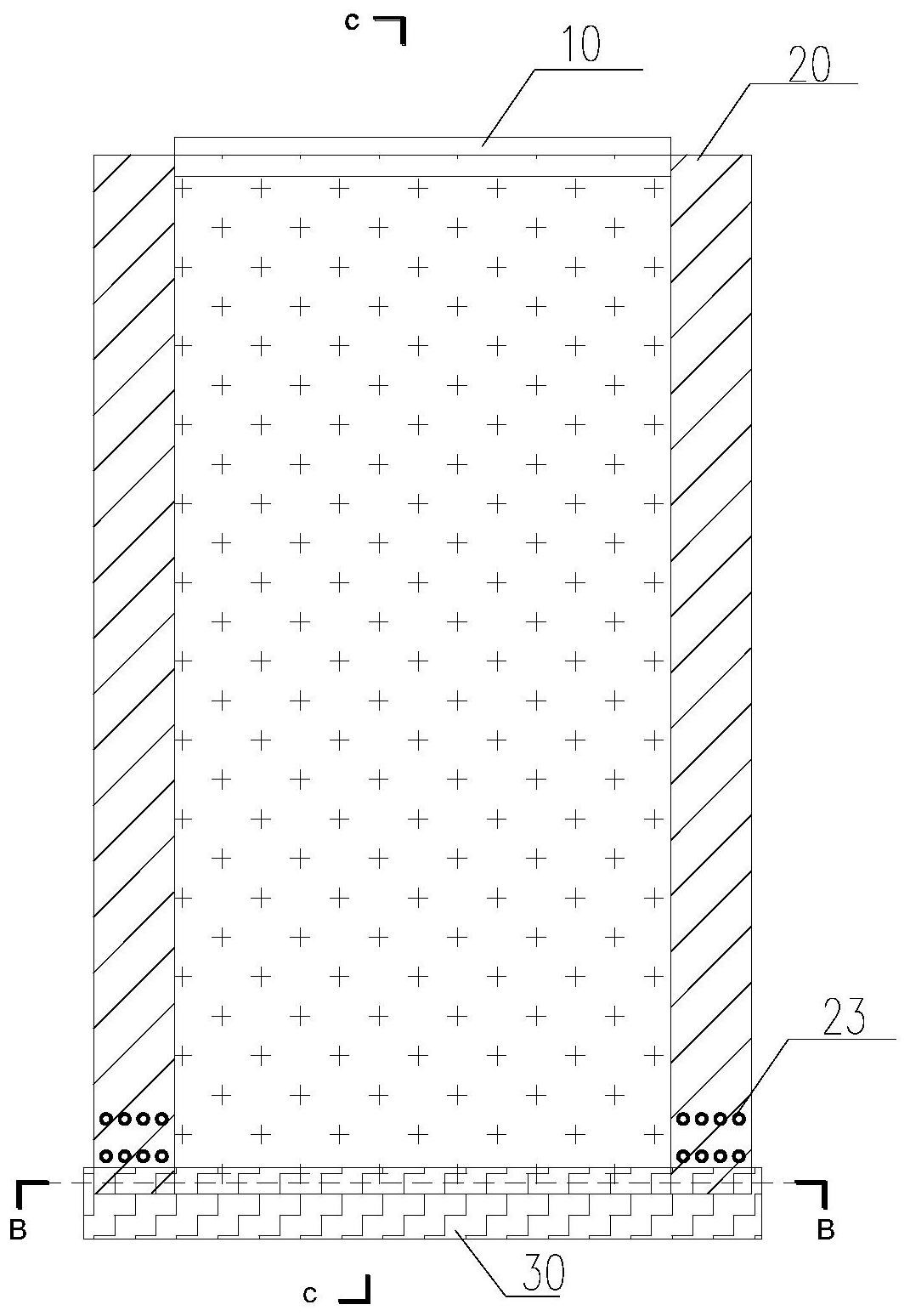

针对传统止水结构体系不仅施工工艺复杂、占地空间大，而且不可回收利用，影响 了施工进度和造价的问题，本发明的目的在于提供一种止水结构及其施工方法。 本发明解决其技术问题所采用的技术方案是： 一种止水结构，包括： 钢板，所述钢板顶端设有折弯部； 柔性橡胶止水板，所述柔性橡胶止水板包括竖向板以及位于其两侧通长设置的阴 锁扣，所述柔性橡胶止水板的竖向板顶端嵌入所述钢板顶端的折弯部内； 桩头，所述桩头包括上端开口的三角锥结构以及对称设置于其两端的与所述阴锁 扣配合设置的连接部，所述三角锥结构上部还设有钢板限位槽； 所述钢板的底端嵌入所述钢板限位槽内；所述柔性橡胶止水板的竖向板底端与所 述桩头的三角锥结构固定连接，所述柔性橡胶止水板的阴锁扣套设于所述桩头的连接部 内，所述柔性橡胶止水板的阴锁扣与基坑围护桩的阳锁扣配合连接。 与现有技术相比，本发明有益的技术效果在于： 一、本发明的止水结构，包括钢板、柔性橡胶止水板和桩头，柔性橡胶止水板包括 竖向板和位于其两侧的阴锁扣，钢板顶端设有折弯部，桩头包括三角锥结构、三角锥结构上 方设有钢板限位槽，桩头两端设有与阴锁扣配合设置的连接部，钢板下端插入钢板限位槽 内，柔性橡胶止水板的竖向板上端嵌入钢板的弯折部内，竖向板的下端与三角锥结构固定 连接，柔性橡胶止水板的阴锁扣套设于桩头的连接部内，柔性橡胶止水板的阴锁扣与基坑 围护桩的阳锁扣配合连接。该止水结构中的钢板，在施工结束后可以拔出再次利用，节约了 造价，实现了绿色施工，有效解决了现有技术中基坑围护结构占地空间大、造价高、工期长 的缺点。 3 CN 111608187 A 说　明　书 2/4 页 二、本发明的止水结构的施工方法，加工制作方便，施工工艺简便，有效地保证了 基坑开挖稳定施工，具有较好地推广价值。 进一步地，所述柔性橡胶止水板的阴锁扣的下端设有预留孔，从而在柔性橡胶止 水板到达设计标高时，可以通过该预留孔注入止水材料，从而防止柔性橡胶止水板的阴锁 扣与基坑围护桩的阳锁扣之间的缝隙发生渗水。 进一步地，为了制作方便，所述桩头为哑铃型结构。 进一步地，为了与基坑围护桩的阳锁扣形成便携连接，二者为C-O连接形式，所述 阴锁扣的横断面为O型结构。 进一步地，为了实现柔性橡胶止水板与桩头的连接部之间的稳定连接，柔性橡胶 止水板的阴锁扣的O型结构外径与桩头的连接部O型结构的内径一致。 进一步地，为了与柔性橡胶止水板的阴锁扣配合连接，所述基坑围护桩的阳锁扣 的横断面为C型结构。 进一步地，所述钢板与所述柔性橡胶止水板的连接面涂覆有润滑剂，以便在拔出 钢板时减小钢板与柔性橡胶止水板之间的摩擦，从而防止将柔性橡胶止水板带出。 进一步地，基坑围护桩为钻孔灌注桩或者钢管桩。 本发明还提供了一种止水结构的施工方法，该施工方法包括如下步骤： 步骤S1:提供钢板、柔性橡胶止水板和桩头，所述钢板顶端设有折弯部，所述柔性 橡胶止水板包括竖向板以及位于其两侧通长设置的阴锁扣，所述桩头包括上端开口的三角 锥结构以及对称设置于其两端的与所述阴锁扣配合设置的连接部，所述三角锥结构上部还 设有钢板限位槽； 步骤S2：将所述柔性橡胶止水板的竖向板底端与三角锥结构固定连接，所述柔性 橡胶止水板的阴锁扣套设于所述桩头的连接部内； 步骤S3:在所述钢板与所述柔性橡胶止水板连接面涂覆润滑剂，将所述钢板的底 端竖向插入钢板限位槽内，并将所述柔性橡胶止水板的竖向板顶端嵌入所述钢板顶端的折 弯部内，从而完成止水结构的连接； 步骤S4:将所述步骤S3连接完成的止水结构打入设计标高位置，将柔性橡胶止水 板的阴锁扣与基坑围护桩的阳锁扣形成固定连接，并拔除钢板； 步骤S5：在柔性橡胶止水板的阴锁扣的下端注入阻水材料，直至填充满所述柔性 橡胶止水板与土体之间以及阴锁扣与阳锁扣之间的所有空隙。 进一步地，所述柔性橡胶止水板的阴锁扣的下端设有预留孔。 附图说明 图1为本发明一实施例中止水结构中桩头的结构示意图； 图2是图1的A-A剖视图； 图3是本发明一实施例中止水结构的结构示意图； 图4是图3的B-B剖视图； 图5是图3的C-C剖视图。 图中： 10-钢板；20-柔性橡胶止水板，21-竖向板，22-阴锁扣，23-预留孔；30-桩头，31-三 4 CN 111608187 A 说　明　书 3/4 页 角锥结构，32-连接部，33-钢板限位槽。
