技术摘要：
本发明公开了一种利用外置旁路系统调节碳氮比的污水处理装置，属于污水处理设备技术领域。它包括调节池、缺氧池、好氧池、沉淀池、消毒单元，所述调节池通过水泵接入缺氧池，缺氧池溢流接入好氧池，好氧池溢流接入沉淀池，沉淀池接入消毒单元，还包括SBR反应池，所述SB  全部
背景技术：
随着经济的发展和社会的进步，人们的生活水平逐步上升，但是随之带来的问题 是环境污染，其中，水环境污染引起世界各国的关注。我国由于人口众多，生活污水排放量 居高不下，水污染问题比较严重。为了更好的保护水环境，污水处理需要达到更高标准排 放。但是原有的污水处理工艺单元处理能力不足，为了提升污水处理能力，达到更高的排放 标准，很多污水处理工艺和设备均需要重新设计或者优化。 近几年，城市污水处理的提标改造发展迅速，但是在农村污水处理方面却发展缓 慢。农村的生活污水或者粪便污水直接排放到自然环境，对自然水资源造成严重污染。目前 农村的污水处理设备大部分为经济高效，自动化高的一体化污水处理设备，对相应的一体 化设备进行改造是提高出水标准的必经之路。 经过一段时期的发展，生物脱氮除磷的工艺趋向成熟，其原理主要是利用硝化-反 硝化、聚磷菌的释磷和聚磷实现生物脱氮除磷。碳源是限制生物脱氮除磷效果的因素之一， 在保证碳源充足的情况下可以确保脱氮除磷的进行，研究表明C/N一般在4-6时可认为碳源 充足。另外，有机碳源的种类不同也会影响脱氮除磷效果，比如挥发性脂肪酸的反硝化效果 较好。目前生活污水中C/N值较低，影响废水的脱氮除磷的效果。对已有的一体化农村污水 处理设备长期跟踪后发现，传统的处理工艺可以很好地达到一般要求的排放标准，但是要 达到更高的标准则需要对其进行改造，而C/N值是影响出水水质达到标准的重要因素之一。 序批式活性污泥法(SequencingBatchReactor，SBR)是首选的活性污泥污水处理 工艺。其操作步骤分为五个阶段：进水、曝气、沉淀、排水和闲置。SBR工艺通过时间上的交替 实现污水处理过程自动化，它的反应流程在一个反应池中进行，即将调节池，曝气池和二沉 池的功能集于一个的反应池，进行进水水量和负荷的调节、微生物降解有机物和固、液分离 等过程。SBR工艺具有理想推流有机物去除效果好、沉降性能好、省去二沉池的构建和污泥 回流、建造成本低，易于实现自动化控制等优点。因此SBR常作为污水处理厂改造的首选工 艺。 因此，为了污水处理设备出水达到更高标准，对现有一体化污水处理设备进行改 造，增加SBR反应池，调节进水的的C/N的值，充分利用污水中的碳源，进而提高污水处理效 率。
技术实现要素：

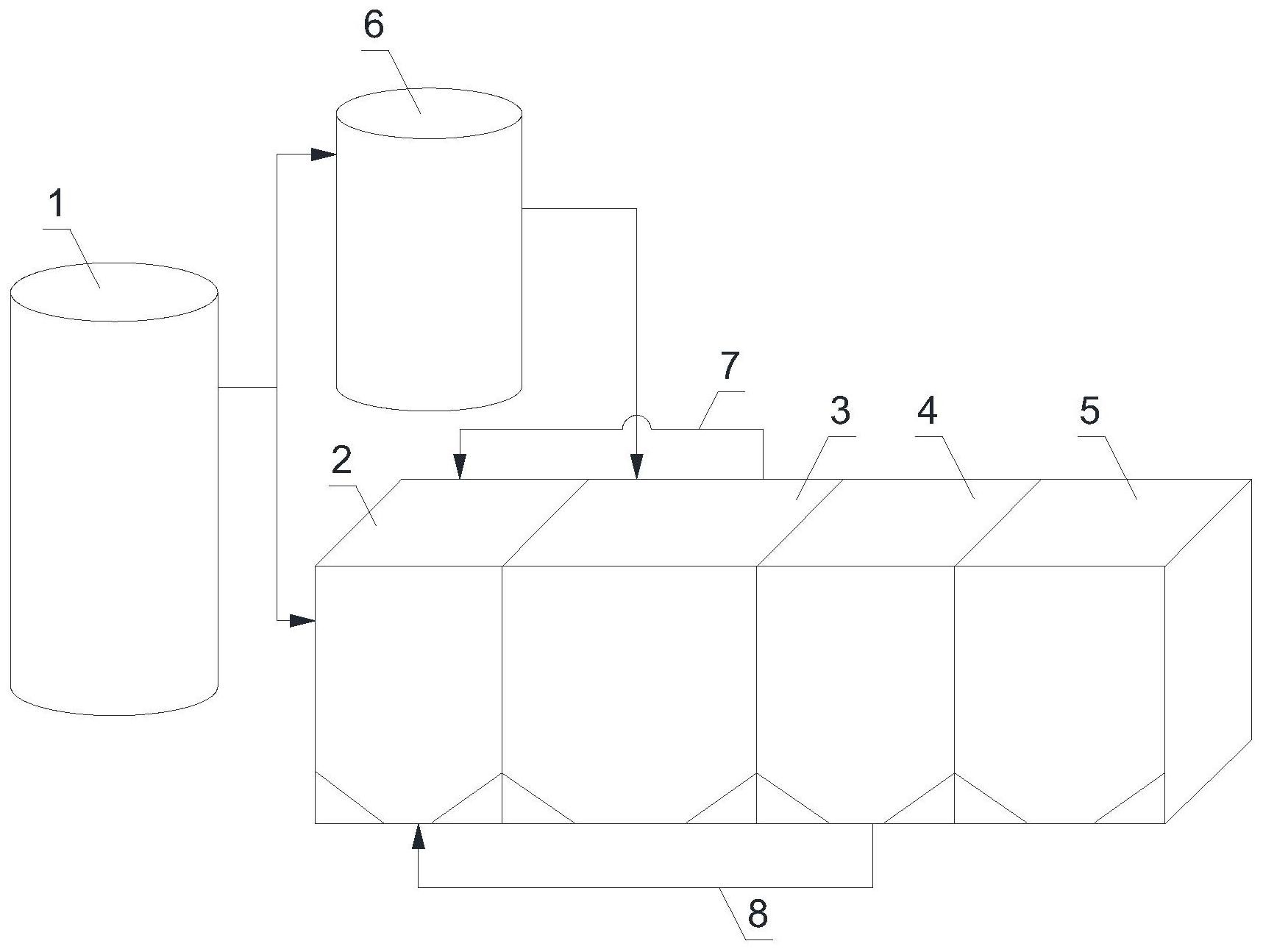

本发明所要解决的技术问题在于：提供一种一种利用外置旁路系统调节碳氮比的 污水处理装置，它解决了目前生活污水中C/N值较低，影响废水的脱氮除磷的效果问题。 本发明所要解决的技术问题采取以下技术方案来实现： 3 CN 111606503 A 说　明　书 2/3 页 一种利用外置旁路系统调节碳氮比的污水处理装置，它包括调节池、缺氧池、好氧 池、沉淀池、消毒单元，所述调节池通过水泵接入缺氧池，缺氧池溢流接入好氧池，好氧池溢 流接入沉淀池，沉淀池接入消毒单元，还包括SBR反应池，所述SBR反应池进水端与调节池出 水端通过水泵连接，SBR反应池出水端通过水泵接入好氧池。 作为优选实例，所述好氧池通过回流泵和硝化液回流管接入缺氧池。 作为优选实例，所述沉淀池底部通过污泥泵和污泥回流管道接入缺氧池。 SBR反应池，是利用序批式活性污泥法(SequencingBatchReactor，SBR)进行活性 污泥污水处理的现有工艺设备。它的反应流程在一个反应池中进行，即将污水调节池，曝气 池和二沉池的功能集于一个的反应池，进行进水水量和负荷的调节、微生物降解有机物和 固、液分离等过程。其操作步骤分为五个阶段：进水、曝气、沉淀、排水和闲置。SBR反应池通 过时间上的交替实现污水处理过程自动化，SBR反应池具有理想推流，有机物去除效果好、 沉降性能好、省去二沉池的构建和污泥回流、建造成本低，易于实现自动化控制等优点。 将SBR反应池作为旁路接入调节池和好氧池之间，充分利用调节池污水中的碳源， 调节进水的的C/N的值，进而提高污水处理效率，使设备出水达到更高标准。 本方案是在AO水处理工艺基础上改进而成，AO水处理工艺(AO是Anoxic  Oxic的缩 写)，也叫厌氧好氧工艺法，A(Anaerobic)是厌氧段，用与脱氮除磷；O(Oxic)是好氧段，用于 除水中的有机物。它主要包括调节池、缺氧池、好氧池、沉淀池、消毒单元： 调节池：生活污水经格栅处理后进入调节池进行水量、水质的调节均化，保证后续 生化处理系统水量、水质的均衡、稳定，并设置预曝气系统，用于充氧搅拌，以防止污水中悬 浮颗粒沉淀而发臭，又对污水中有机物起到一定的降解功效，提高整个系统的抗冲击性能 和处理效果； 缺氧池：将污水进一步混合，充分利用池内高效生物弹性填料作为细菌载体，靠兼 氧微生物将污水中难溶解有机物转化为可溶解性有机物，将大分子有机物水解成小分子有 机物，以利于后道好氧池进一步氧化分解，同时通过回流的硝炭氮在硝化菌的作用下，可进 行部分硝化和反硝化，去除氨氮； 氧化池：该池为本污水处理的核心部分，分二段，前一段在较高的有机负荷下，通 过附着于填料上的大量不同种属的微生物群落共同参与下的生化降解和吸附作用，去除污 水中的各种有机物质，使污水中的有机物含量大幅度降低；后段在有机负荷较低的情况下， 通过硝化菌的作用，在氧量充足的条件下降解污水中的氨氮，同时也使污水中的COD值降低 到更低的水平，使污水得以净化； 沉淀池：进行固液分离去除生化池中剥落下来的悬浮污泥，使污水真正净化； 消毒单元：出水流入消毒池进行消毒，使出水水质符合卫生指标要求，合格外排。 本发明的有益效果是： 通过调整SBR反应池旁路部分的旁流比，改变SBR反应池的曝气-沉淀时间，达到调 节污水中的C/N值目的，进而提高整个系统对污水的处理能力；同时也伴有水解反应，可以 提高污水的可生化性；在现有设备上改进旁路后，依然保持低能耗、高效能、运行稳定的污 水处理效果。 4 CN 111606503 A 说　明　书 3/3 页 附图说明 图1为本发明的结构示意图。 图中：调节池1，缺氧池2，好氧池3，沉淀池4，消毒单元5，SBR反应池6，硝化液回流 管7，污泥回流管道8。
