技术摘要：
本发明公开了一种竹节飞扳，包括棘轮扳手，棘轮扳手具有手柄和扳手头，扳手头插接有方头，手柄活动套接有套筒扳手的不同规格的套筒，并在尾端采用螺母锁紧，套筒与方头配合使用。本发明在棘轮扳手的手柄上套接套筒扳手的不同规格的套筒，能够根据需要选择几个对应规格  全部
背景技术：
在进行输、变、配电检修维护作业中，经常要拆装螺栓的作业，因螺栓的规格较多， 使用的套筒扳手数量也较多，常用的套筒组合，需成套携带，重量较重，不便于携带，规格不 同的套管扳手是常用的检修、安装工具，需要不同规格的套筒扳手带到工作现场，尤其是高 空作业来说，需携带的工具要求越少越好，中国专利申请（申请号CN200720073966.3）公开 了一种自储式套筒棘轮扳手，包括棘轮扳手和一组套筒，棘轮扳手的手柄呈前小后大的锥 形体，并在手柄内相应设有一个锥形空腔，一组套筒紧凑排列安放在该锥形空腔内，并通过 一个手柄盖固定。本实用新型的自储式套筒棘轮扳手结构简单，便于携带，手感更舒适。该 结构存在手柄随着套筒规格越大，手柄尺寸越大，当达到设定大小时，不便手握操作，并未 充分利用套筒的自身作用。
技术实现要素：

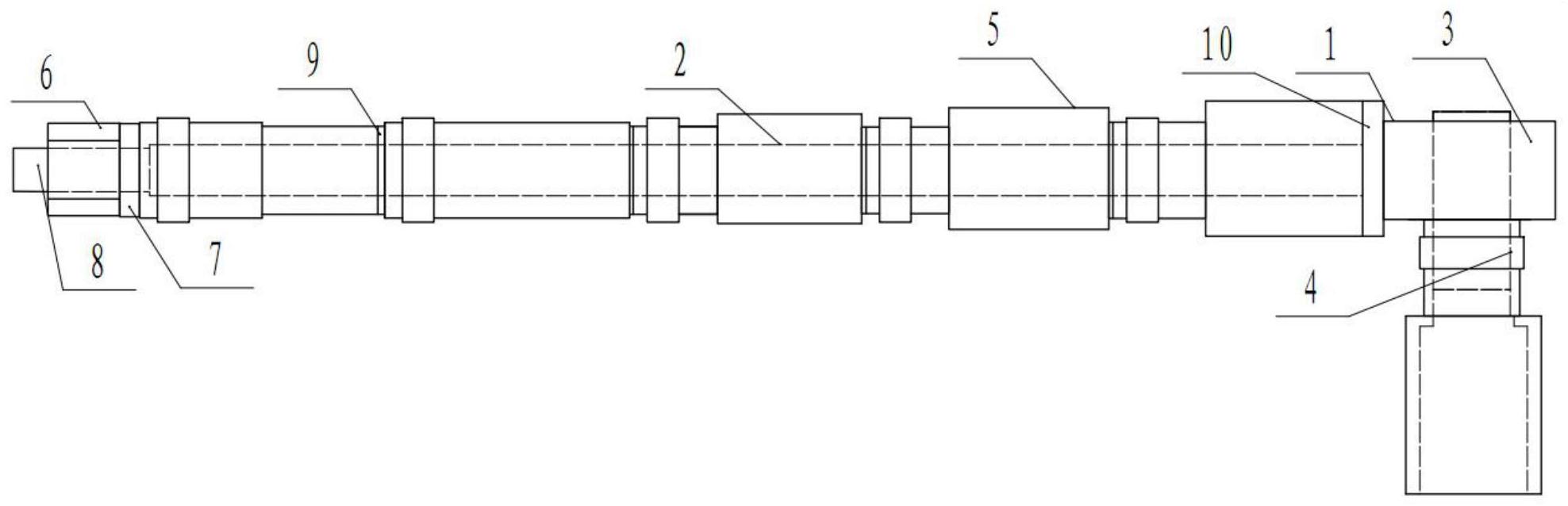

本发明要解决的技术问题是：提供一种竹节飞扳，以解决上述现有技术中存在的 问题。 本发明采取的技术方案为：一种竹节飞扳，包括棘轮扳手，棘轮扳手具有手柄和扳 手头，扳手头插接有方头，手柄活动套接有套筒扳手的不同规格的套筒，并在尾端采用螺母 锁紧，套筒与方头配合使用。 优选的，上述手柄截面为方形结构，方形结构大小与套筒的连接端内孔相同。 优选的，上述不同规格的套筒从大到小从扳手头到手柄尾端方向布置。 优选的，上述螺母连接处设置硬质橡胶垫片。 优选的，上述手柄尾端设置螺杆部，螺母螺旋连接在螺杆部处，螺杆部长度大于3 个螺母厚度。 优选的，上述相邻两个套筒之间设置保护垫片。 优选的，上述手柄与扳手头连接处设置限位台阶。 优选的，上述手柄与扳手头之间采用螺纹可拆卸固定连接，手柄设置有不同规格 长度。 本发明的有益效果：与现有技术相比，本发明在棘轮扳手的手柄上套接套筒扳手 的不同规格的套筒，能够根据需要选择几个对应规格的套筒套接在手柄上，工具重量大大 减轻，无需携带成套套筒设备，便于携带，尤其是适合高空作业过程，检修过程中降低劳动 强度，省时省力，检修效率大大提高，使用过程中根据需要套接不同的套筒，操作容易，竹节 式的手柄，具有更好的握感，舒适性更好，握力更大，便于使力，本发明充分利用了套筒的附 加作用，并且也不会导致手柄尺寸过大，结构更紧凑。 3 CN 111571506 A 说　明　书 2/2 页 附图说明 图1为本发明的结构示意图。
