技术摘要：
本发明提供高效率的润滑油生产提纯设备，包括搅拌器，蒸馏器，加热片，外保温壳，主控器，吸油泵，提纯器，降温箱，降温液注管，降温液排放阀，废油排放阀，导流管，润滑油导出管和机械阀门。本发明原油提纯缓冲斗，进管，出油管，吸附片，活动螺栓，清理板，观察窗和  全部
背景技术：
润滑油基础油主要分矿物基础油、合成基础油以及生物基础油三大类。矿物基础 油应用广泛，用量很大(约95％以上)，但有些应用场合则必须使用合成基础油和生物油基 础油调配的产品，因而使这两种基础油得到迅速发展。矿油基础油由原油提炼而成。润滑油 基础油主要生产过程有：常减压蒸馏、溶剂脱沥青、溶剂精制、溶剂脱蜡、白土或加氢补充精 制。中国现行的润滑油基础油标准，主要修改了分类方法，并增加了低凝和深度精制两类专 用基础油标准。矿物型润滑油的生产，最重要的是选用最佳的原油。润滑油在生产过程中由 于生产设备的温度控制不太稳定，会导致生产出来的润滑由由于掺杂其他不同品质和类型 的油，会导致生产出来的润滑油品质不高，在使用过程中不能完全满足客户的使用要求，导 致使用设备的寿命减短。 目前润滑油在生产过程中由于生产设备的温度控制不太稳定，会导致生产出来的 润滑由由于掺杂其他不同品质和类型的油，会导致生产出来的润滑油品质不高，故而需进 行提纯。 但是现有的提纯设备还存在着无法对原油进行初步滤杂，不便于收集转移提纯后 的润滑油，无法二次回流蒸馏再提纯影响工作效率和不便于拆卸清理的问题。 因此，发明高效率的润滑油生产提纯设备显得非常必要。
技术实现要素：

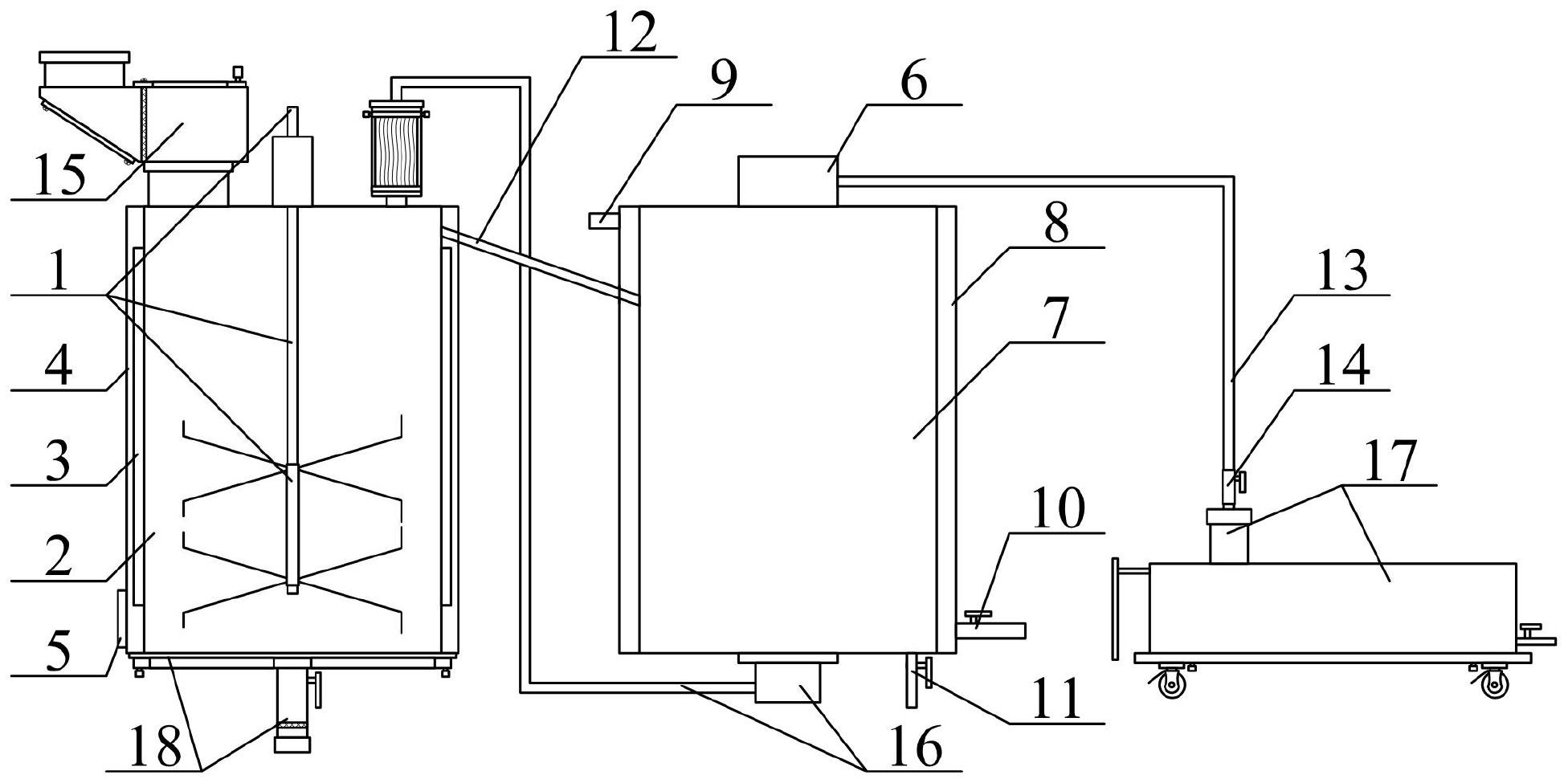

为了解决上述技术问题，本发明提供高效率的润滑油生产提纯设备，以解决现有 的提纯设备存在着无法对原油进行初步滤杂，不便于收集转移提纯后的润滑油，无法二次 回流蒸馏再提纯影响工作效率和不便于拆卸清理的问题。高效率的润滑油生产提纯设备， 包括搅拌器，蒸馏器，加热片，外保温壳，主控器，吸油泵，提纯器，降温箱，降温液注管，降温 液排放阀，废油排放阀，导流管，润滑油导出管，机械阀门，原油提纯初步滤杂观察箱结构， 原油提纯后二次高效回流再蒸馏过杂箱结构，润滑油导出收集转移罐结构和可观察式拆卸 清理排放底板结构，所述的搅拌器螺栓连接在蒸馏器的上端；所述的蒸馏器的左右两侧分 别纵向螺栓连接有加热片；所述的蒸馏器纵向螺栓连接在外保温壳的内部；所述的主控器 纵向螺钉连接在外保温壳的左下侧；所述的吸油泵螺栓连接在提纯器的上部出口处；所述 的提纯器螺栓连接在降温箱的内部；所述的降温箱的左上侧进口处螺纹连接有降温液注 管，所述的降温箱的右下侧出口处螺纹连接有降温液排放阀；所述的废油排放阀纵向上端 贯穿降温箱的底部右侧，并螺纹连接提纯器的底部右侧排油口处；所述的导流管一端贯穿 外保温壳的右上侧，并螺纹连接蒸馏器的右下侧出口处，另一端贯穿降温箱的左上侧，并螺 纹连接提纯器的左上侧进口处；所述的润滑油导出管一端螺纹连接吸油泵的出口处，另一 端螺纹连接机械阀门的上端；所述的原油提纯初步滤杂观察箱结构和蒸馏器相连接；所述 4 CN 111575051 A 说　明　书 2/6 页 的原油提纯后二次高效回流再蒸馏过杂箱结构和降温箱相连接；所述的润滑油导出收集转 移罐结构和机械阀门相连接；所述的可观察式拆卸清理排放底板结构和外保温壳相连接； 所述的原油提纯初步滤杂观察箱结构包括原油提纯缓冲斗，进管，出油管，吸附片，活动螺 栓，清理板，观察窗和原油初滤网，所述的原油提纯缓冲斗的上部左侧进口处螺纹连接有进 管，所述的原油提纯缓冲斗的下部右侧出口处螺纹连接有出油管；所述的原油提纯缓冲斗 的左侧倾斜部位螺钉连接有吸附片；所述的原油提纯缓冲斗的上部右侧通过活动螺栓安装 有清理板；所述的清理板的内部中间位置观察口内镶嵌有观察窗；所述的原油初滤网纵向 位于原油提纯缓冲斗的内部中间位置。 优选的，所述的原油提纯后二次高效回流再蒸馏过杂箱结构包括二次回流管，高 效油泵，清理盖，缓冲油箱，再蒸馏排油导管，过杂芯和清理螺栓，所述的二次回流管一端螺 纹连接高效油泵的出口处，另一端螺纹连接清理盖的中间位置进口处；所述的清理盖螺纹 连接在缓冲油箱的上端进口处；所述的缓冲油箱的底部中间位置螺纹连接有再蒸馏排油导 管；所述的缓冲油箱的内部纵向设置有过杂芯，并通过清理螺栓紧固连接设置。 优选的，所述的润滑油导出收集转移罐结构包括润滑油储罐，进油管，连杆，推柄， 导油阀，移动架和转移脚轮，所述的润滑油储罐的上部左侧进口处螺纹连接有进油管；所述 的连杆一端螺栓连接推柄的右上侧，另一端螺纹连接润滑油储罐的左端上部；所述的润滑 油储罐的右部下侧出口处螺纹连接导油阀；所述的润滑油储罐横向螺栓连接在移动架的上 部；所述的移动架的底部四角位置均螺栓连接有转移脚轮。 优选的，所述的可观察式拆卸清理排放底板结构包括拆卸清理底板，观察片，密封 条，带阀门排放管，滤杂网和防尘帽，所述的拆卸清理底板的内部左右两侧均密封镶嵌有观 察片；所述的拆卸清理底板的上部四周胶接有密封条；所述的带阀门排放管纵向上端螺纹 连接在拆卸清理底板的内部中间位置出口处；所述的带阀门排放管的内部下侧螺钉连接有 滤杂网；所述的带阀门排放管的下端和防尘帽螺纹连接设置。 优选的，所述的原油初滤网纵向上端螺钉连接在清理板的左下侧，并且所述的原 油初滤网采用长方形不锈钢滤网，所述的吸附片采用永久磁铁片。 优选的，所述的出油管螺纹连接在蒸馏器的上部左侧进口处。 优选的，所述的高效油泵螺栓连接在降温箱的底部中间位置，并通过管路连接提 纯器的底部出口处。 优选的，所述的再蒸馏排油导管纵向下端螺纹连接在蒸馏器的右上侧进口处。 优选的，所述的缓冲油箱采用不锈钢箱，所述的过杂芯采用纵截面为圆柱形的不 锈钢丝网芯。 优选的，所述的二次回流管采用金属软导管，并且位于导流管的后部。 与现有技术相比，本发明的有益效果为： 1.本发明中，所述的原油提纯缓冲斗，进管，出油管，吸附片，活动螺栓，清理板，观 察窗和原油初滤网的设置，有利于对原油进行初步滤杂，以保证蒸馏效果，通过进管将原油 引入原油提纯缓冲斗内部，并通过原油初滤网进行滤杂，通过观察窗进行观察过滤情况，以 便于进行清理，同时经过吸附片可进行辅助吸附原油中的铁质杂质，以保证原油纯度，通过 放松活动螺栓，可取下清理板，可对原油初滤网以及原油提纯缓冲斗内部杂质进行清理，方 便操作，保证过滤效果。 5 CN 111575051 A 说　明　书 3/6 页 2.本发明中，所述的二次回流管，高效油泵，清理盖，缓冲油箱，再蒸馏排油导管， 过杂芯和清理螺栓的设置，有利于增加二次蒸馏回流功能，进而保证原油提纯效果，并可避 免油液浪费，经过过滤后的油液可通过出油管进入蒸馏器内部，并通过主控器控制加热片 进行加热蒸馏操作，通过导流管可将蒸馏油液导入提纯器内部，并通过降温箱内部的降温 液进行降温提纯操作，提纯油液可通过吸油泵吸出，废油可通过主控器控制高效油泵动作， 并经过二次回流管引入缓冲油箱内部，可经过过杂芯进行吸附过滤杂质，以保证二次蒸馏 效果，通过清理盖和清理螺栓，可进行拆卸清理，方便操作，保证原油蒸馏提纯效率。 3.本发明中，所述的润滑油储罐，进油管，连杆，推柄，导油阀，移动架和转移脚轮 的设置，有利于收集储存转移提纯后的润滑油，经过吸油泵吸出的润滑油，可通过润滑油导 出管导出，并同时开启机械阀门，使得润滑油通过进油管进入润滑油储罐内部，装满后，关 闭吸油泵和导油阀，可通过手持推柄再通过移动架和转移脚轮进行近距离转移库存操作， 保证操作便捷性。 4.本发明中，所述的拆卸清理底板，观察片，密封条，带阀门排放管，滤杂网和防尘 帽的设置，有利于增加拆卸清理功能，可对蒸馏器内部进行排污清理操作，通过观察片可实 时观察蒸馏器内部污物情况，通过打开带阀门排放管，取下防尘帽，可使得废油排出，并经 过滤杂网去掉杂质，以便于进行油液再利用或者处理工作，通过取下拆卸清理底板，可对蒸 馏器内部污物进行清理，保证蒸馏器内部干净性，进而保证蒸馏效果。 5.本发明中，所述的搅拌器的设置，有利于对原油进行搅拌，保证加热蒸馏效率。 6.本发明中，所述的加热片的设置，有利于对原油进行加热，保证蒸馏效率。 7.本发明中，所述的外保温壳的设置，有利于起到保温作用，保证蒸馏效率。 8.本发明中，所述的主控器的设置，有利于自动控制设备进行提纯工作，保证工作 效率，进而保证操作便捷性、安全性。 9.本发明中，所述的降温箱，降温液注管和降温液排放阀的设置，有利于对提纯器 内部的提纯润滑油进行降温，以保证提纯效果，并可保证提纯工作效率，也可避免排放时发 生油液烫伤工作人员的事故。 10 .本发明中，所述的润滑油导出管和机械阀门的设置，有利于在吸油泵的配合 下，可将提纯器内部的提纯润滑油吸出，以便于进行收集转移，便于操作。 附图说明 图1是本发明的结构示意图。 图2是本发明的原油提纯初步滤杂观察箱结构的结构示意图。 图3是本发明的原油提纯后二次高效回流再蒸馏过杂箱结构的结构示意图。 图4是本发明的润滑油导出收集转移罐结构的结构示意图。 图5是本发明的可观察式拆卸清理排放底板结构的结构示意图。 图中： 1、搅拌器；2、蒸馏器；3、加热片；4、外保温壳；5、主控器；6、吸油泵；7、提纯器；8、降 温箱；9、降温液注管；10、降温液排放阀；11、废油排放阀；12、导流管；13、润滑油导出管；14、 机械阀门；15、原油提纯初步滤杂观察箱结构；151、原油提纯缓冲斗；152、进管；153、出油 管；154、吸附片；155、活动螺栓；156、清理板；157、观察窗；158、原油初滤网；16、原油提纯后 6 CN 111575051 A 说　明　书 4/6 页 二次高效回流再蒸馏过杂箱结构；161、二次回流管；162、高效油泵；163、清理盖；164、缓冲 油箱；165、再蒸馏排油导管；166、过杂芯；167、清理螺栓；17、润滑油导出收集转移罐结构； 171、润滑油储罐；172、进油管；173、连杆；174、推柄；175、导油阀；176、移动架；177、转移脚 轮；18、可观察式拆卸清理排放底板结构；181、拆卸清理底板；182、观察片；183、密封条； 184、带阀门排放管；185、滤杂网；186、防尘帽。
