技术摘要：
本发明公开了一种同步触发脉冲产生电路，波形输出电路包括第一电压比较器、第二电压比较器、第三电压比较器，第一电压比较器的同相输入端接入正弦波信号，其反向输入端接零点电压，第一电压比较器的输出端经第一RC滤波器输出第一方波信号VOUT_1；第二电压比较器的同相 全部
背景技术：
在信号与信息处理技术的应用中，经常需要把前端输入的变频变幅的正弦波信号 转化为高精度的同步脉冲信号作为触发激励,送到后端采集卡，触发采集卡工作。采用传统 的模拟电路或者施密特触发器将正弦波转换成脉冲输出信号，其对输入波形的幅值、频率 要求较高，产生的脉冲信号具有明显的迟滞性，影响后端采集，无法满足现阶段同步、高精 度的信号采集要求；另一方面，如果采用FPGA(Field－Programmable GateArray，现场可编 程门阵列)产生同步脉冲控制信号，需要大量的外围器件与高精度的数字处理芯片，包括信 号接收单元、参数处理单元、锁相环单元(PLL单元)、脉冲生成单元、脉冲输出单元等，虽然 能够产生符合采集要求的脉冲信号，但是造价昂贵，体积巨大，不能广泛的安装在传感信号 采集装置之中。 针对以上这种情况，进行研究，希望能够改变传统的技术缺陷，同时降低生产成 本，设计出一种符合高精度采集要求的同步脉冲信号产生电路。
技术实现要素：

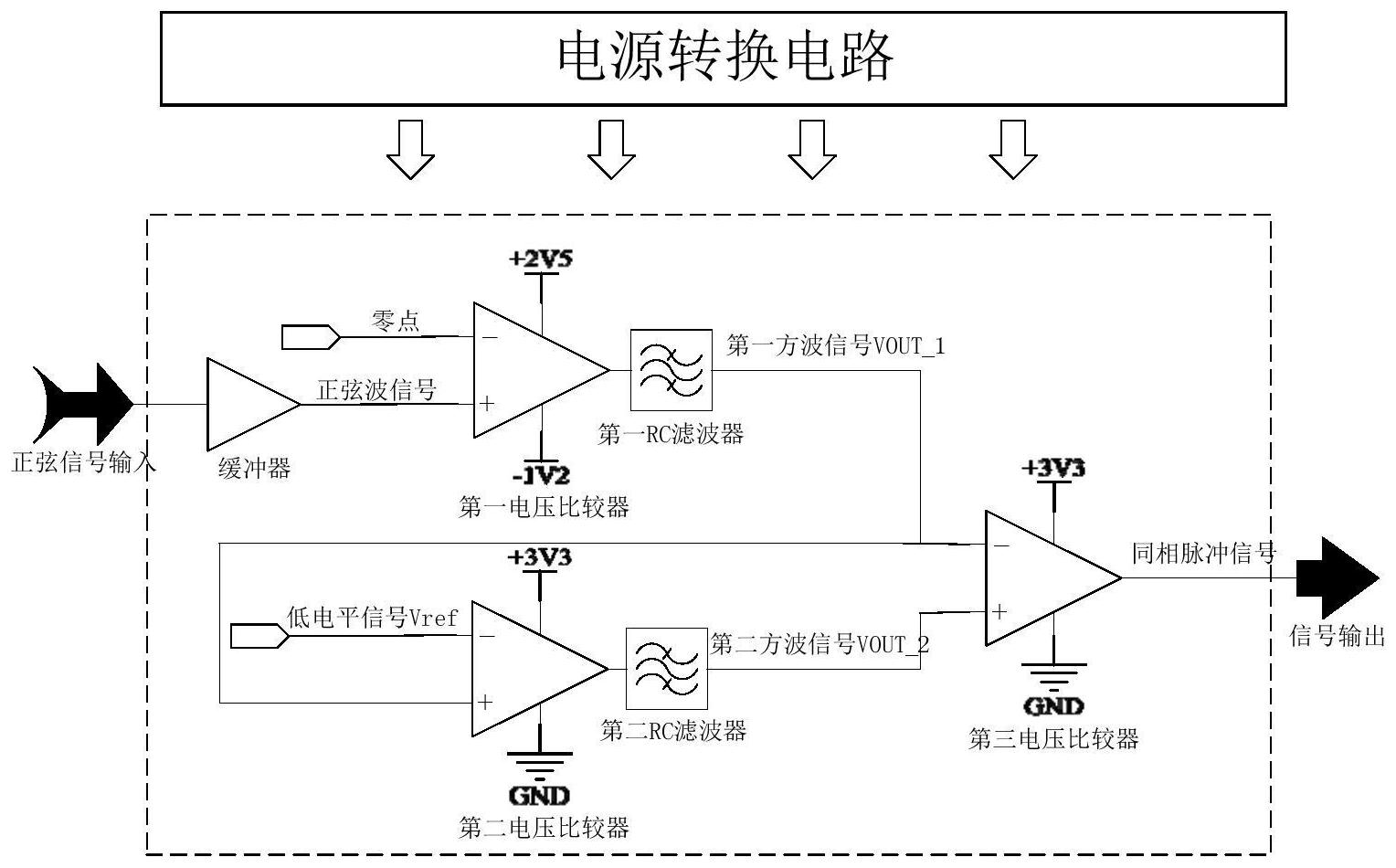

针对现有技术存在的缺陷，本发明提出一种同步触发脉冲产生电路，利用比较器 产生同步脉冲信号，从而克服传统门电路模拟技术产生的脉冲信号存在稳定性差、延迟高 的缺陷，同时降低了电路成本。 为了解决现有技术存在的技术问题，本发明的技术方案如下： 一种同步触发脉冲产生电路，至少包括电源转换电路和波形输出电路，其中， 所述电源转换电路用于给波形输出电路提供供电电压和比较基准电压； 所述波形输出电路包括第一电压比较器、第二电压比较器、第三电压比较器，其 中，第一电压比较器的同相输入端接入正弦波信号，其反向输入端接零点电压，第一电压比 较器的输出端经第一RC滤波器输出第一方波信号VOUT_1；第二电压比较器的同相输入端接 入第一方波信号VOUT_1，其反向输入端接低电平基准电压Vref，第二电压比较器的输出端经 第二RC滤波器输出第二方波信号VOUT_2；第一电压比较器的同相输入端接入第二方波信号 VOUT_2，其反向输入端接入第一方波信号VOUT_1，第三电压比较器的输出端输出同步脉冲 信号； 所述第一电压比较器正电源输入端输入 2.5V，负电源输入端输入-1 .2V，第一方 波信号VOUT_1的高电平为 2.5V，其低电平-1.2V； 所述第二电压比较器正电源输入端输入 3.3V，负电源输入端输入0V，第二方波信 号VOUT_2的高电平为 3.3V，其低电平为0V； 所述的第三电压比较器中比较器正电源输入端输入 3.3V，负电源输入端输入0V， 同步脉冲信号的高电平为 3.3V，其低电平为0V。 3 CN 111600576 A 说 明 书 2/7 页 作为进一步的改进方案，第一RC滤波器和第二RC滤波器为串联电阻与并联电容构 成RC低通滤波器，用于滤除高频噪声与周期性的波动信号以得到上升沿变缓的方波信号。 作为进一步的改进方案，所述第二电压比较器的同相输入端和第三比较器的反向 输入端设置限流电阻。 作为进一步的改进方案，所述同步脉冲信号的脉宽为几ns～几十ns之间。 作为进一步的改进方案，所述电源转换电路至少包括三路独立的DC-DC转换电路， 用于分别给波形输出电路中的比较器供电。 作为进一步的改进方案，所述电源转换电路还包括电阻分压电路，所述电阻分压 电路利用串联分压，输出0-2.5V范围内的低电平基准电压Vref。 作为进一步的改进方案，还包括缓冲器电路，所述的缓冲器电路用于将输入的变 频变幅正弦波信号输出为无偏置电压的低阻抗正弦波信号。 上述技术方案中，将输入的变频正弦波信号经过电压跟随器后，产生无偏置信号 的低阻抗正弦波，然后输入给第一电压比较器的同向输入端,第一电压比较器输出信号经 过RC滤波器产生高电平 2.5V、低电平-1.2V的方波信号VOUT_1，然后将方波信号VOUT_1输 入第二电压比较器的同向输入端，与第二电压比较器的反向输入端输入的低电平电压信号 Vref比较，第二电压比较器输出信号经过RC滤波器输出高电平 3.3V、低电平0V的方波信号 VOUT_2，由于方波信号VOUT_1与VOUT_2之间存在固定相位差，将第一电压比较器输出的方 波信号VOUT_1输入第三电压比较器的正向输入端，第二电压比较器输出的方波信号VOUT_2 输入第三电压比较器的反向输入端，第三电压比较器会产生同步脉冲信号，此脉冲与输入 正弦波同相位，方便后级传感器电路检测，整个电路过程中的芯片供电由系统中的电源转 换电路提供。 与现有技术相比，采用本发明的技术方案，将输入的变频正弦波信号经过电压跟 随器产生无偏置低阻抗正弦波，经过两个不同电源输入的比较器产生对应电平的方波信号 VOUT_1与方波信号VOUT_2，由于两个信号之间存在固定相位差，其两个上升沿的差值可以 通过比较器输出即为输出的同步脉冲信号。本发明的优点在于体积小、结构简单、稳定性 强，输出的同步脉冲信号与输入的变频正弦波信号相位同步，方便后级传感器电路检测。 附图说明 图1为本发明的系统电路示意图； 图2为图1中的电源转换电路示意图； 图3为图1中的电阻分压电路示意图； 图4为图1中的缓冲器电路示意图； 图5为图1中的波形输出电路示意图；
