技术摘要：
燃料泵的诊断装置基于燃料泵具有的马达的转速即泵转速与燃料泵排出的燃料的压力即燃料压力的相关性和从初次进行向燃料泵的通电起到经过规定期间为止的驱动初始期间中的上述相关性即初始相关性来诊断燃料泵的状态。
背景技术：
从燃料箱吸引燃料的燃料泵的叶轮由于暴露于燃料，所以会逐渐溶胀。若叶轮溶 胀，则叶轮与收容叶轮的泵室的内壁之间的间隙变小，有时叶轮会与泵室的内壁干涉。若因 叶轮与泵室的内壁的干涉而妨碍了叶轮的旋转，则燃料泵可能会停止。 在国际公开第2013/054412号公报所公开的燃料泵中，预测叶轮的溶胀量，以确保 溶胀后的叶轮不会干涉的间隙的方式设定叶轮或泵室的形状。
技术实现要素：

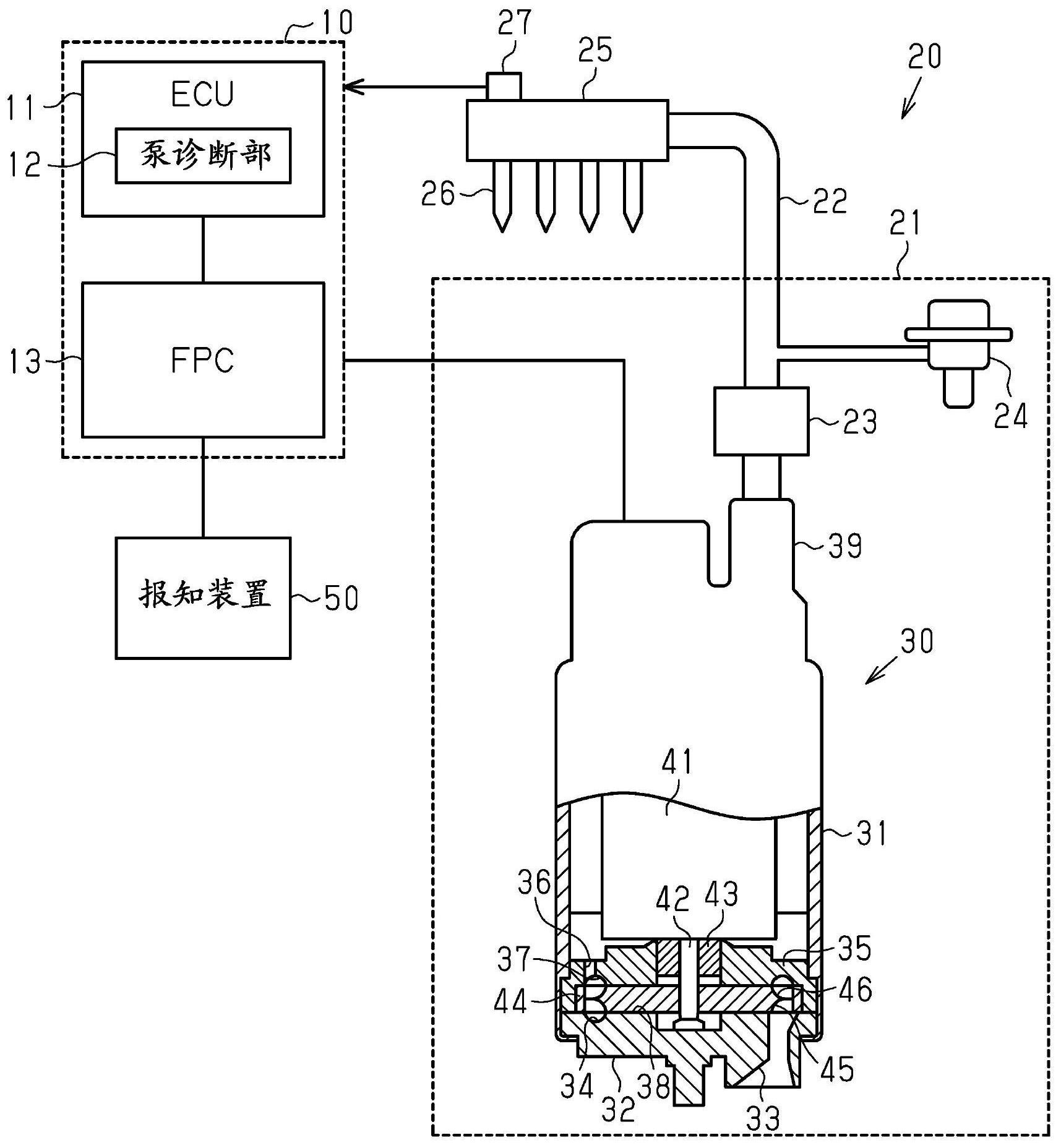

发明所要解决的课题 由叶轮的溶胀引起的燃料泵的停止意味着燃料供给的中断。因而，优选在燃料泵 到达停止前检测出叶轮的溶胀。 上述公报所公开的燃料泵只不过基于预测到的叶轮的溶胀量来设定间隙。即，关 于掌握驱动中的燃料泵的状态没有研究。从抑制燃料泵以叶轮的溶胀为要因而到达停止这 一观点来看，要求掌握驱动中的燃料泵的状态。 用于解决课题的手段 在本公开的一方案中，提供一种燃料供给系统具备的燃料泵的诊断装置。所述燃 料泵具有泵室、收容于所述泵室的叶轮及使所述叶轮旋转的马达，所述燃料泵构成为通过 所述叶轮的旋转而将从燃料箱吸引来的燃料排出。所述诊断装置具备构成为驱动所述燃料 泵的泵控制部和构成为诊断所述燃料泵的状态的泵诊断部。所述泵诊断部构成为，基于所 述马达的转速即泵转速与所述燃料泵排出的燃料的压力即燃料压力的相关性和从初次进 行向所述燃料泵的通电起到经过规定期间为止的驱动初始期间中的所述相关性即初始相 关性来诊断所述燃料泵的状态。 附图说明 图1是示出一实施方式的燃料泵的诊断装置和燃料供给系统的示意图。 图2是示意性地示出图1的燃料供给系统具有的燃料泵的叶轮周边的剖视图。 图3是示出图1的诊断装置实施的处理的流程的流程图。 图4是示出图1的燃料泵的状态、泵转速及燃料压力的关系的坐标图。 图5是示出泵转速与轴向间隙(推力间隙)的关系的坐标图。 图6是示出图1的诊断装置实施的诊断处理的流程图。 图7是与变更例的诊断装置实施的诊断处理相关的坐标图。 图8是与另一变更例的诊断装置实施的诊断处理相关的坐标图。 图9是与图8的变更例的诊断装置实施的诊断处理相关的坐标图。 4 CN 111577617 A 说　明　书 2/10 页 图10是与又一变更例的诊断装置实施的诊断处理相关的坐标图。 图11是示出图10的变更例的诊断装置实施的诊断处理的流程图。
