技术摘要：
本发明提供一种显影装置和图像形成装置。显影装置具有绕轴旋转的旋转部件、和壳体。壳体包括下壳体和上壳体，其中，下壳体形成有凹形的第一收纳部；上壳体被配置在下壳体的上方，并形成有凹形的第二收纳部。第一收纳部具有沿着开口的上表面的周围的第一缘部。第一缘部  全部
背景技术：
电子照相方式的图像形成装置具有使用调色剂对潜像进行显影的显影装置。如图 13A至图14所示，现有技术中的显影装置160具有壳体310和盖311。壳体310在上部形成有开 口部312，在内部配置有螺旋杆330和磁辊320。通过在开口部312设置有盖311，来防止显影 剂从壳体310飞散。 在上述显影装置160中，盖311使用螺钉等被安装在壳体310上，但在安装时通过将 海绵等弹性部件插入壳体310与盖311之间来确保密封性。为了提高密封性，也考虑将盖311 粘接在壳体310上。但是，盖311是用于防止显影剂的飞散的部件，因此刚性低，即使粘接在 壳体310上，也不太有助于提高壳体310的强度和刚性。为了提高壳体310的强度和刚性，考 虑加厚壳体310的厚度、或使用高杨氏模量的材料，但成本会上升以及产生因高杨氏模量而 导致加工困难等问题。另外，在用粘接剂将盖粘接在壳体上的情况下，粘接剂有时会溢出到 壳体的内部。在这种情况下，存在在壳体内部固化的粘接剂阻碍显影剂的搅拌和输送的问 题。
技术实现要素：

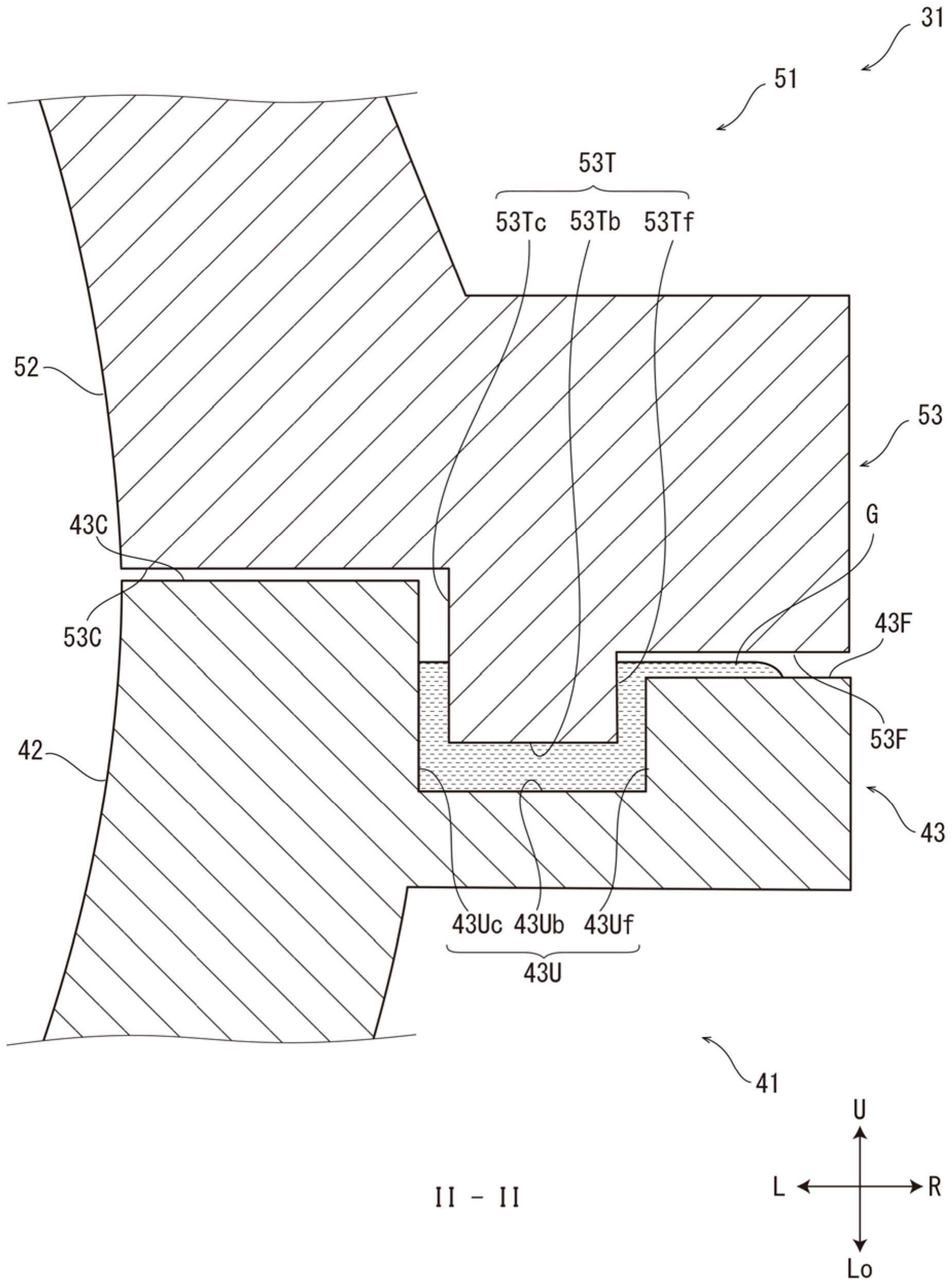

考虑到上述情况，本发明的目的在于提供一种能够提高壳体的密封性、强度和刚 性，且能够将溢出的粘接剂向壳体外侧引导的显影装置和图像形成装置。 本发明的一技术方案所涉及的显影装置具有绕轴旋转的旋转部件和壳体，其中， 所述壳体收纳所述旋转部件和调色剂。所述壳体包括下壳体和上壳体，其中，所述下壳体形 成有凹形的第一收纳部，该第一收纳部具有开了口的上表面；所述上壳体被配置在所述下 壳体的上方，并形成有凹形的第二收纳部，该第二收纳部具有开了口的下表面。所述第一收 纳部具有沿着所述开了口的上表面的周围的第一缘部。所述第一缘部具有凹部、第一接触 面和第一相向面。所述凹部以沿着所述第一缘部延伸的方式形成，且上表面开了口。所述第 一接触面形成在比所述凹部靠内侧的位置。所述第一相向面形成在比所述凹部靠外侧的位 置。所述第二收纳部具有沿着所述开了口的下表面的周围的第二缘部。所述第二缘部具有 凸部、第二接触面和第二相向面。所述凸部与所述凹部嵌合。所述第二接触面与所述第一接 触面接触。所述第二相向面与所述第一相向面相向。所述第一接触面形成在比所述第一相 向面高的位置。所述第二接触面形成在比所述第二相向面高的位置。至少所述凹部和所述 凸部通过粘接剂粘接。 本发明的一技术方案所涉及的图像形成装置具有曝光装置和显影装置，其中，所 述曝光装置在感光鼓上写入潜像；所述显影装置使所述潜像显影。 4 CN 111580363 A 说　明　书 2/6 页 附图说明 图1是示意性地表示本发明的一实施方式所涉及的打印机的内部结构的主视图。 图2是表示本发明一实施方式所涉及的显影装置的壳体的外观的立体图。 图3是表示本发明的一实施方式所涉及的下壳体和上壳体分离后的样子的立体 图。 图4是表示本发明的一实施方式所涉及的第一缘部和第二缘部的立体图。 图5是图2的II-II剖视图。 图6是图3的III-III剖视图。 图7是本发明的一实施方式的变形例所涉及的壳体的剖视图。 图8是本发明的一实施方式的变形例所涉及的上壳体的立体图。 图9是本发明的一实施方式的变形例所涉及的上壳体的立体图。 图10是本发明的一实施方式的变形例所涉及的壳体的剖视图。 图11是本发明的一实施方式的变形例所涉及的壳体的剖视图。 图12是本发明的一实施方式的变形例所涉及的下壳体的立体图。 图13A是表示现有技术中的显影装置的外观的立体图。 图13B是表示从现有技术中的显影装置的壳体拆下盖的样子的立体图。 图14是图13B的I-I剖视图。
