技术摘要：
本发明提供一种提高从上凸缘部朝向部件外部的磁场的放射效率的绕线式电感器部件。绕线式电感器部件(1)具有：芯体(10)，具有侧面沿上下方向延伸的柱状的卷芯部(11)、卷芯部(11)的上端的上凸缘部(12)、和卷芯部(11)的下端的下凸缘部(13)；一对端子电极(30)，形成于下凸缘  全部
背景技术：
以往，在电子设备中安装有各种绕线式电感器部件。绕线式电感器部件具有：芯 体，具有卷芯部和卷芯部的两端的凸缘部；以及导线，卷绕于卷芯部。例如，在参照专利文献 1的绕线式电感器部件中，由于仅在一个凸缘部(下凸缘部)形成有端子电极，所以相对于安 装有绕线式电感器部件的电路基板的主面，卷芯部的侧面沿上下方向(垂直方向)延伸，由 在导线中流动的电流而在卷芯部中产生的磁场相对于电路基板的主面垂直地产生。 专利文献1：日本特开2005－191395号公报 一般来说，绕线式电感器部件作为电气电路中的电感元件，将电感值、直流电阻值 规定为主要特性。为了针对部件外形实现电感值的获取效率、低直流电阻化，而使用导线的 多层卷绕、线径的大型化的手段，所以通常的绕线式电感器部件如何将卷芯部变细，即，如 何减小卷芯部的横截面成为课题。 另一方面，本申请发明人发现在将绕线式电感器部件视为将在导线中流动的电流 转换为从凸缘部放射的磁场的装置的情况下，产生与上述通常的课题不同的观点。特别是， 本申请发明人着眼于如专利文献1那样，卷芯部的侧面沿上下方向延伸的绕线式电感器部 件中的从与电路基板相反侧的另一个凸缘部(上凸缘部)向部件外部的磁场的放射效率。
技术实现要素：

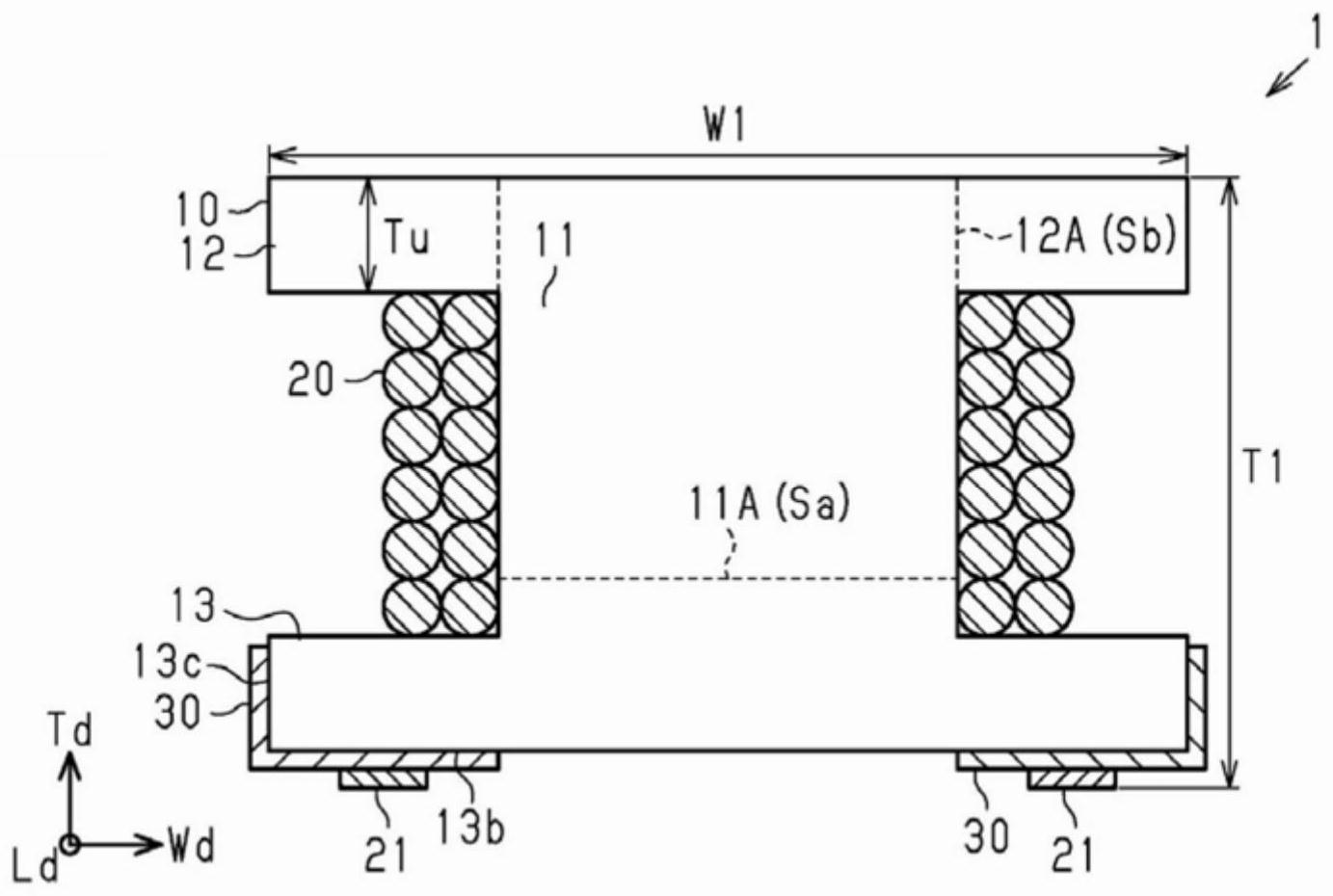

本公开的目的在于提供一种提高从上凸缘部朝向部件外部的磁场的放射效率的 绕线式电感器部件。 本申请发明人们深入研究的结果，得到了本申请公开的绕线式电感器部件。 作为本公开的一个方式的绕线式电感器部件具有：芯体，具有侧面沿上下方向延 伸的柱状的卷芯部、上述卷芯部的上端的上凸缘部、和上述卷芯部的下端的下凸缘部；一对 端子电极，形成于上述下凸缘部；以及导线，卷绕于上述卷芯部的上述侧面，且两端部与上 述一对端子电极连接，将上述卷芯部的横截面的面积设为剖面积Sa，将从上述卷芯部的上 述侧面沿上述上下方向延长出的侧面延长面通过上述上凸缘部的面积设为侧面积Sb，上述 剖面积Sa相对于上述侧面积Sb之比Sa/Sb为1以上。 根据该结构，由在导线中流动的电流而产生的磁场中的从上凸缘部朝向部件外部 放射的磁场的比例增加，磁场的放射效率提高。 根据本公开的一个方式，能够提供一种提高从上凸缘部朝向部件外部的磁场的放 射效率的绕线式电感器部件。 附图说明 图1是一个实施方式的绕线式电感器部件的示意剖面图。 3 CN 111584204 A 说　明　书 2/6 页 图2是绕线式电感器部件的示意平面图。 图3是绕线式电感器部件的示意立体图。 图4是用于对芯体的剖面进行说明的示意立体图。 图5(a)、图5(b)是用于表示芯体的形状设定的绕线式电感器部件的示意剖面图。 图6是相对于外形尺寸的磁场强度比的说明图。 图7是对绕线式电感器部件彼此的耦合系数的测定进行说明的示意图。 图8是相对于水平位移长度的耦合系数的说明图。 图9是相对于水平位移长度的耦合系数的说明图。 图10是相对于水平位移长度的耦合系数的说明图。 图11是相对于水平位移长度的耦合系数的说明图。 图12是相对于水平位移长度的耦合系数的说明图。 图13是表示变更例的绕线式电感器部件的示意剖面图。 图14是表示变更例的绕线式电感器部件的示意立体图。 附图标记说明：1、1a、1b…绕线式电感器部件；10…芯体；11…卷芯部；11A…横截 面；12…上凸缘部；12A…侧面延长面；13…下凸缘部；20…导线；30…端子电极；Sa…剖面 积；Sb…侧面积。
