技术摘要：
本发明公开一种高效降解废水中亚甲基蓝染料的光催化材料的制备方法，具体步骤包括不同三嗪衍生物溶液的配制、超分子自组装体的制备和石墨相氮化碳的制备这三步。以超分子自组装体为前驱体制备出的石墨相氮化碳具有较大的比表面积和均匀的结构形貌，使得吸附在氮化碳表  全部
背景技术：
随着我国工业化程度不断提高，精细化工、制药以及印染等工业发展迅速，伴随着 大量的有机化污染性废水的产生，而其中染料废水占有一定比例。染料废水因为含有一定 量的有毒物质且大多数染料及其代谢中间产物具有突变性、致癌性和其他毒性，严重影响 了生态环境和人类健康。且染料废水具有成分复杂、色度高、可生化性差和难降解的特点， 因而处理染料废水具有较大的难度。 亚甲基蓝是染料废水中典型的偶氮有机污染物之一，可以溶解于水、乙醇、氯仿， 其水溶液呈天蓝色，具有毒性，且常温下较为稳定。在水溶液中会形成一价有机“阳离子型” 的季胺盐离子基团，且色度很高，对环境会产生较为严重的污染。亚甲基蓝不仅仅可以作为 一种碱性染料试剂，还可以作为化学指示剂、生物染色剂和药物中间体使用，含有亚甲基蓝 的废水若未经过处理必然会严重污染自然水体的环境。 目前用于处理含有亚甲基蓝废水的主要方法有吸附法、生物法和化学氧化法，这 些方法对亚甲基蓝去除效果不彻底，对工艺设备要求高，还有可能造成二次污染。因此亟需 开发一种更为经济高效的染料污染修复技术来应对日益严重的废水污染问题。光催化作为 一种新兴技术已表现出优异的性能，在降解罗丹明B、亚甲基蓝、甲基橙等有机污染物方面 效果显著。而石墨相氮化碳作为一种新型无机半导体材料较其他半导体材料具有物理化学 性质稳定、能带结构适宜、光谱响应性能可调等优点，在降解有机污染物领域被广泛研究。 石墨相氮化碳的常规合成方法是以富氮小分子（如氰胺、二氰二胺、三聚氰胺、尿 素等）为原料，直接进行高温热聚合反应得到。该方法得到的石墨相氮化碳的形貌控制难， 具有比表面积小、亲水性差、光吸收范围窄的特点，用于降解有机污染物的效果还有待进一 步提高。 超分子自足组装法是利用分子之间的非共价键作用力（如氢键、范德华力、静电吸 附力等）自发组装形成形貌结构可控的超分子自组装体的方法。利用富氮小分子自组装成 的超分子自组装体制备石墨相氮化碳，可通过调控自组装和热聚合反应条件，对其进行分 子组成、结构形貌的调节，有望改善石墨相氮化碳降解有机污染物的应用效果。
技术实现要素：

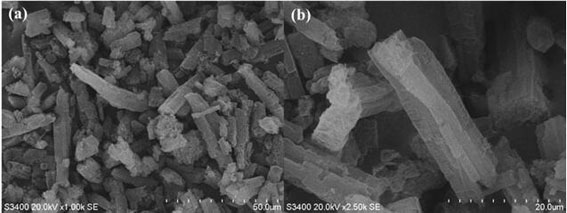

为了解决现有技术中存在的问题，本发明提供一种高效降解废水中亚甲基蓝染料 的光催化材料的制备方法，制备过程简单。制备得到的石墨相氮化碳可以高效降解废水中 的亚甲基蓝，重复使用三次后效果依旧明显。 本发明通过以下技术方案实现：一种高效降解废水中亚甲基蓝染料的光催化材料 的制备方法，包括以下步骤： 3 CN 111573638 A 说　明　书 2/4 页 （1）配制不同三嗪衍生物溶液：取等物质的量的三聚氰胺和另一种三嗪衍生物分别置 于不同的容器中，分别加入等体积的溶剂，调节温度至25-80  ℃，磁力搅拌30  min，得到不 同的三嗪衍生物澄清透明溶液； （2）制备超分子自组装体：恒温25-80℃下，将步骤1制备的两种溶液混合，磁力搅拌1- 12  h，形成超分子自组装体，将超分子自组装体悬浊液室温静置1-3  h后，离心除去大部分 溶剂，得到的超分子自组装体沉淀物置于80  ℃条件下干燥12-24  h； （3）石墨相氮化碳的制备：称取超分子自组装体放入坩埚中，然后将坩锅放入马弗炉中 进行高温煅烧，降到室温后，取出煅烧后的产物研磨15-60  min，得到粉末状石墨相氮化碳。 进一步地，步骤（1）中，所述的另一种三嗪衍生物的选择范围包括三聚氰酸、三聚 硫氰酸和三聚氰氯。 进一步地，步骤（1）中，所述溶剂的选择范围包括二次水、二甲亚砜、N,N-二甲基甲 酰胺和乙二醇。 进一步地，步骤（1）中，25-80℃的溶解温度范围是根据三嗪衍生物在不同溶剂中 的溶解度进行选择的。 进一步地，步骤（2）中，1-12h的磁力搅拌时间范围是根据三聚氰胺与其他不同三 嗪衍生物之间的超分子自组装反应速率进行选择的。 进一步地，步骤（3）中，在马弗炉中进行高温煅烧是在常压的空气气氛下进行，煅 烧条件是以10℃/min的速率升温到550-600  ℃，并恒温保持2-4  h。 本发明的有益效果是： （1）本发明通过超分子自组装法制备形貌和结构可控的超分子自组装体，以超分子自 组装体为前驱体制备出的石墨相氮化碳具有较大的比表面积和均匀的结构形貌，降解亚甲 基蓝染料废水时可提供更大的接触面和更多的活性位点，使得吸附在氮化碳表面的亚甲基 蓝总量增加，有利于提高亚甲基蓝染料的降解效率； （2）本发明利用超分子自组装法制备石墨相氮化碳，通过调节超分子自组装体的有序 分子结构，控制石墨相氮化碳的分子组成，增加石墨烯氮化碳的光吸收范围，提高其对太阳 光的利用率，扩大其在降解有机污染物中的应用范围； （3）在光催化降解过程中，石墨相氮化碳吸收光能被激发，其表面的光电子氧化水产生 大量的过氧化氢和活泼氧自由基，强氧化性的过氧化氢和自由基快速氧化亚甲基蓝生成有 机小分子，从而完成对亚甲基蓝染料的光催化降解过程； （4）本发明公开方法制备的石墨相氮化碳应用于处理亚甲基蓝废水时不仅降解效率有 保障，且重复性好、稳定性高，多次重复使用仍能保证很高的降解效率，因而可降低处理成 本，为大规模实际应用提供可能。 附图说明 图1为实例1制备的石墨相氮化碳在不同放大倍数下的SEM图； 图2为实施例1-4所得的石墨相氮化碳处理亚甲基蓝废水的降解效率统计图。
