技术摘要：
本发明提供了一种数字印刷用环保节能式油墨干燥设备，包括防护外壳、连接箱、除湿箱、鼓风机、第一弧形传送带、风力发电组件和蓄电池，防护外壳后侧右端安装有连接箱，防护外壳底部设置有除湿箱，防护外壳前后两端中部均设置有鼓风机，防护外壳内壁设置有第一弧形传送  全部
背景技术：
数字印刷设备是利用印前系统将图文信息直接通过网络传输到数字印刷机上印 刷一种新型印刷技术，数字印刷系统主要是由印前系统和数字印刷机组成，有些系统还配 上装订和裁切设备，数字化印刷就是将数字化的图文信息直接记录到承印材料上进行印 刷，也就是说输入的是图文信息数字流，而输出的也是图文信息数字流，要强调的是它是按 需印刷，无版印刷，是与传统印刷并行的一种科目。 目前，用于数字印刷设备印刷物的干燥设备，体积大，长度大，难于储存使用，同时 需要花费大量的电能进行干燥工作，使得花费的电量大，造成浪费。不利于节能环保工作， 同时在干燥过程中会产生大量的水汽，此类液体无法收集，造成浪费。 于是，发明人有鉴于此，秉持多年该相关行业丰富的设计开发及实际制作的经验， 针对现有的结构及缺失予以研究改良，提供一种数字印刷用环保节能式油墨干燥设备，以 期达到更具有更加实用价值性的目的。
技术实现要素：

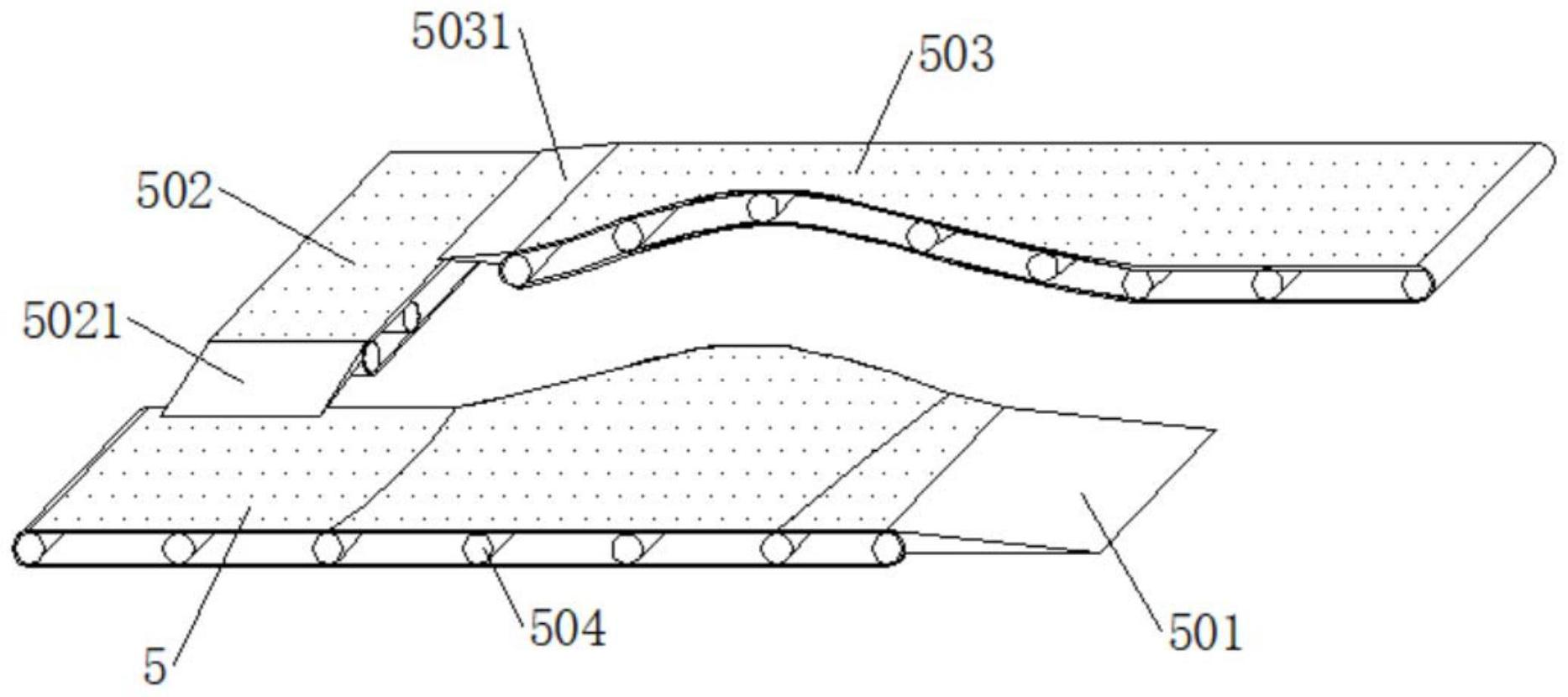

本发明的目的在于提供一种数字印刷用环保节能式油墨干燥设备，以解决上述背 景技术中提出的难以储存使用、耗电量大、无法收集水汽的问题。 本发明数字印刷用环保节能式油墨干燥设备的目的与功效，由以下具体技术手段 所达成： 一种数字印刷用环保节能式油墨干燥设备，其中，该数字印刷用环保节能式油墨 干燥设备包括有：防护外壳、连接箱、除湿箱、鼓风机、第一弧形传送带、风力发电组件和蓄 电池，所述防护外壳后侧右端安装有连接箱，所述防护外壳底部设置有除湿箱，所述防护外 壳前后两端中部均设置有鼓风机，所述防护外壳内壁设置有第一弧形传送带，所述除湿箱 内壁左右两侧均设置有风力发电组件，所述除湿箱中部嵌入设置有蓄电池。 作为本发明进一步的方案：所述防护外壳整体成“U”形设置，所述防护外壳设置有 支撑柱、电加热板和集风室，且集风室与电加热板呈相对设置。 作为本发明进一步的方案：所述集风室呈方形槽状设置，所述集风室内侧嵌入设 置有出风口和进风口，且进风口位于两出风口中部。 作为本发明进一步的方案：所述连接箱横切面呈方形设置，且连接箱横切面外壁 周长大于防护外壳横切面外壁周长，且连接箱与防护外壳契合，所述连接箱外壁设置有卡 口和紧固件。 作为本发明进一步的方案：所述除湿箱呈方形设置，且除湿箱位于防护外壳底部， 且除湿箱与防护外壳契合。 3 CN 111591048 A 说　明　书 2/5 页 作为本发明进一步的方案：所述除湿箱内壁嵌入设置有导风管，且导风管呈“U”形 设置，且导风管中部左侧呈向左上端倾斜设置。 作为本发明进一步的方案：所述除湿箱内壁设置有防逆板、导流槽、弧形板、冷凝 板、导向柱、储存室和塞子，且储存室底部呈向左侧倾斜设置。 作为本发明进一步的方案：所述第一弧形传送带右侧和后侧分别设置有导向滑板 1、传送带、导向滑板2、第二弧形传送带、导向滑板3和滚柱。 作为本发明进一步的方案：所述第一弧形传送带、传送带和第二弧形传送带呈“U” 形设置，且第一弧形传送带与第二弧形传送带中部均呈弧状设置，且第一弧形传送带与第 二弧形传送带凸起部位与集风室呈相对设置，且第一弧形传送带、传送带和第二弧形传送 带表面均嵌入设置有若干个圆形通孔，且第二弧形传送带、传送带和第一弧形传送带高度 依次递降。 作为本发明进一步的方案：所述风力发电组件右侧设置有转环、内环、齿槽、滚珠、 连接杆和导风扇，且转环位于导风管内壁表面，且转环内壁呈向中部倾斜设置。 与现有技术相比，本发明具有如下优点： 1、本发明中，通过设置除湿箱，使得设备具有良好的除湿效果，由于电加热板的设 置，使导入导风管内的空气温度较高，带有水分的热空气与冷凝板接触凝结水珠，再通过导 向柱向下疏导，滴至导风管内壁，由于风力的吹动作用，将水珠吹向导流槽，通过导流槽导 入储存室储存，使得节约水资源，节能环保，同时通过导风管中部左侧呈向左上端倾斜的设 置，便于风力的疏导作用，避免回流造成风力的损耗，影响使用，同时便于滴落至导风管左 侧的水滴向下回流。 2、本发明中，通过设置第一弧形传送带、传送带和第二弧形传送带，且第二弧形传 送带、传送带和第一弧形传送带高度依次递降，第一弧形传送带具有良好的数字印刷物的 传送能力，通过第二弧形传送带、传送带和第一弧形传送带高度依次递降的设置，由于两个 传送带呈直角，印刷物从第二弧形传送带经过传送带至第一弧形传送带时，由于一部分在 第二弧形传送带上，一部分在第一弧形传送带上，传送带拉着传送物向前移动，将传送物位 于第二弧形传送带上的部分向前拉，使传送物卡在第二弧形传送带的边缘处，递降的设置 能将印刷物直接抛至下一个传送带，避免印刷物在传送过程中卡顿，从而影响使用，同时通 过第一弧形传送带、传送带和第二弧形传送带表面均嵌入设置有若干个圆形通孔的设置， 便于导风工作，避免风力被第一弧形传送带阻隔，从而影响风力的疏导，同时第一弧形传送 带与第二弧形传送带中部均呈弧状，且第一弧形传送带与第二弧形传送带凸起部位与集风 室呈相对的设置，增大印刷物的风干面积，风干时，将印刷物向反方向施力，使印刷物传送 时更加的稳固 3、本发明中，通过防护外壳整体成“U”形设置，且防护外壳横切面呈方形设置，且 集风室与电加热板呈相对设置，防护外壳具有良好的防护隔绝能力，能将热量集中于防护 外壳内部，加快干燥速度，避免设备内部热量流失，影响干燥效果，同时集风室进行风力干 燥时形成回风，加快干燥速度，能有效的提高数字印刷制品的干燥速度，提高干燥效率，同 时通过防护外壳整体成“U”形设置，减少设备占地面积，便于存放，同时加长干燥距离，使印 刷物品能进行充分的干燥。 4、本发明中，通过设置风力发电组件、转环和导风扇，且两连接杆呈三角状分布设 4 CN 111591048 A 说　明　书 3/5 页 置，风力在传导过程中，导风扇被风吹动转动，导风扇转动到的风力发电组件发电，同时导 风扇转动是增大风力强度，便于风力的疏导工作，风力发电组件的设置，使得设备在使用时 能进行发电工作，节能环保，便于使用，同时通过转环内壁呈向中部倾斜的设置，增强气压， 提供风力强度，便于风流的传导，同时齿槽中部嵌入设置有圆形凹槽，且圆形凹槽内壁设置 有滚珠的设置，避免转环在使用时卡顿，减少摩擦。 附图说明 图1是本发明的整体结构示意图。 图2是本发明的弧形传送带结构示意图。 图3是本发明的防护外壳顶部剖面结构示意图。 图4是本发明的除湿箱剖面结构示意图。 图5是本发明的除湿箱局部剖面结构示意图。 图6是本发明的导风扇剖面结构示意图。 图7是本发明的导向柱结构示意图。 图8是本发明的图3中A处放大图。 图9是本发明的图4中B处放大图。 图10是本发明的图5中C处放大图。 图中：1-防护外壳，101-支撑柱，102-电加热板，103-集风室，1031-进风口，1032- 出风口，2-连接箱，201-卡口，202-紧固件，3-除湿箱，301-导风管，3011-防逆板，3012-导流 槽，302-弧形板，303-冷凝板，304-导向柱，305-储存室，3051-塞子，4-鼓风机，5-第一弧形 传送带，501-导向滑板1，502-传送带，5021-导向滑板2，503-第二弧形传送带，5031-导向滑 板3，504-滚柱，6-风力发电组件，601-转环，6011-内环，6012-齿槽，6013-滚珠，602-连接 杆，603-导风扇，7-蓄电池。
