技术摘要：
本发明公开了一种英语课外用阅读器便携矫正支架，涉及阅读用装置技术领域，主要为了解决现有装置无法自动矫正阅读器与阅读者之间距离的问题；包括用于安装阅读器的夹紧件，还包括有用于自动调整阅读器与人体距离的矫正单元，矫正单元包括第一安装板、转轴、第二安装板  全部
背景技术：
英语是一种西日耳曼语，在中世纪早期的英国最早被使用，并最终因其旧有殖民 地广阔而成为世界使用面积最广的语言。 英语学习是一个日积月累的过程，除了老师上课的教学，还需要学生在课后、家里 付出一定的努力，才能够有所成效，经常阅读英语读物是学习英语的一个好的方式，而学生 在学习时往往需要通过辅助的设备(如便携电脑支架等)安放好英语阅读器后进行学习。由 于英语的字母较小，学生在学习时往往会离阅读器的屏幕很近，而且可能会因为疲劳而导 致保持的时间较长，长此以往，会导致学生的视力下降，不利于以后的学习和生活。
技术实现要素：

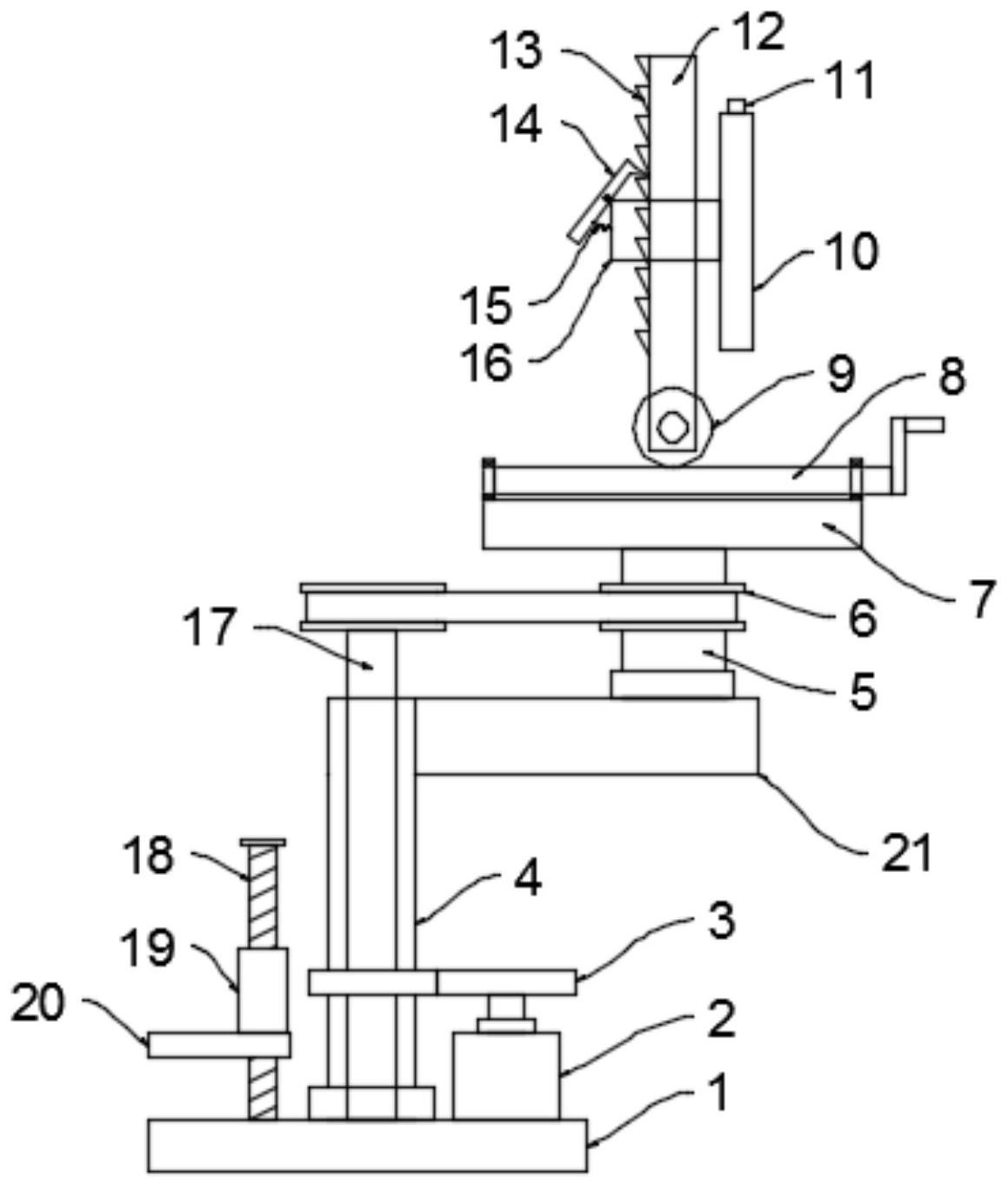

本发明的目的在于提供一种英语课外用阅读器便携矫正支架，以解决上述问题。 为实现上述目的，本发明提供如下技术方案： 一种英语课外用阅读器便携矫正支架，包括用于安装阅读器的夹紧件，还包括有 用于自动调整阅读器与人体距离的矫正单元，所述矫正单元包括第一安装板、转轴、第二安 装板、安装轴、第三安装板、皮带传动机构和用于驱动转轴转动的驱动组件，所述第一安装 板上表面转动安装有转轴，所述转轴上偏心固定有第二安装板，所述第二安装板上转动安 装有安装轴，所述安装轴顶端固定安装有第三安装板，所述夹紧件安装于第三安装板上，夹 紧件顶部固定安装有红外测距仪，所述红外测距仪与驱动组件的动力源电连接所述转轴中 心线上贯穿有固定轴，所述固定轴底端与第一安装板固定连接，所述固定轴与安装轴之间 连接有皮带传动机构。 在上述技术方案的基础上，本发明还提供以下可选技术方案： 在一种可选方案中：所述驱动组件包括步进电机和齿轮副，所述步进电机固定安 装于第一安装板上表面，步进电机通过齿轮副驱动连接转轴。 在一种可选方案中：所述齿轮副包括固定安装于步进电机输出轴上的主动齿轮和 固定安装于转轴上的与主动齿轮啮合的从动齿轮。 在一种可选方案中：所述第一安装板上还安装有用于将其与桌子边缘连接的安装 组件，所述安装组件包括夹板、螺纹杆和内螺纹套，所述第一安装板上表面固定有螺纹杆， 所述夹板上开设有供螺纹杆穿过的通孔，所述螺纹杆上位于夹板上方螺纹套装有内螺纹 套。 在一种可选方案中：所述夹紧件通过调节单元安装于第三安装板上，所述调节单 元包括角度调节组件和高度调节组件，所述角度调节组件包括蜗杆、蜗轮和安装杆，所述安 装杆底端通过销轴转动安装于第三安装板上表面，销轴一端固定安装有蜗轮，所述第三安 装板上表面转动安装有与蜗轮啮合的蜗杆，所述夹紧件通过高度调节组件安装于安装杆 3 CN 111588173 A 说　明　书 2/4 页 上。 在一种可选方案中：所述高度调节组件包括定位齿条、定位爪、压缩弹簧和安装 块，所述安装块滑动套装于安装杆上，夹紧件固定安装于安装块一侧，所述定位齿条固定于 安装杆远离夹紧件的侧壁上，所述安装块上转动安装有定位爪，定位爪与定位齿条啮合，所 述安装块与定位爪之间固定连接压缩弹簧。 在一种可选方案中：所述第一安装板底部可拆卸连接有三脚架。 相较于现有技术，本发明的有益效果如下： 1、设有矫正单元，所述矫正单元包括第一安装板、转轴、第二安装板、安装轴、第三 安装板、皮带传动机构和用于驱动转轴转动的驱动组件，夹紧件顶部固定安装有红外测距 仪，当红外测距仪检测与人体之间的距离小于预设值时，启动驱动组件工作，驱动组件带动 转轴转动，转轴带动第二安装板转动，第二安装板带动安装轴公转，安装轴通过第三安装板 带动夹紧件公转，同时，安装轴上的皮带轮绕着固定轴上的皮带轮公转，在皮带的作用下， 带动安装轴自转，安装轴带动第三安装板及其上的夹紧件自转，能够保证夹紧件上的阅读 器始终朝向阅读者，避免跟随第二安装板的转动发生角度偏转，直到距离等于预设值后驱 动组件停止工作； 2、设有调节单元，所述调节单元包括角度调节组件和高度调节组件，所述角度调 节组件包括蜗杆、蜗轮和安装杆，蜗杆通过蜗轮带动安装杆转动，能够调节安装杆的倾斜角 度，进而调整阅读器的仰角，所述高度调节组件包括定位齿条、定位爪、压缩弹簧和安装块， 通过手拨动定位爪使之与定位齿条脱离，然后调整安装块的高度，调整好后松开定位爪，将 夹紧件固定在此高度上，操作简单，方便实用。 附图说明 图1为本发明第一实施例的结构示意图。 图2为本发明第一实施例中安装组件的结构示意图。 图3为本发明第二实施例的结构示意图。 附图标记注释：1-第一安装板、2-步进电机、3-齿轮副、4-转轴、5-安装轴、6-皮带 传动机构、7-第三安装板、8-蜗杆、9-蜗轮、10-夹紧件、11-红外测距仪、12-安装杆、13-定位 齿条、14-定位爪、15-压缩弹簧、16-安装块、17-固定轴、18-螺纹杆、19-内螺纹套、20-夹板、 21-第二安装板、22-三脚架。
