技术摘要：
本发明公开了一种复合组网门锁系统及其安装和通讯方法，包括一主控器；多个智能门锁，所述智能门锁与所述主控器无线连接，所述智能门锁包括一低功耗2.4G无线发射端，所述低功耗2.4G无线发射端无线传输至所述主控器；以及一数据平台，所述数据平台连接所述主控器和所述  全部
背景技术：
随着信息化安全校园建设的不断扩展、完善和深化，实现信息的交换和共享，解决 信息孤岛、资源管理混乱等问题，成为突出的需求，现在学校的办公室、实验室、会议室、教 室、宿舍等都涉及到人员的进出，而在每天必用的这些场合仍然沿用传统的钥匙进行管理， 大学校园门点的管理日益面临着传统机械钥匙管理向信息化管理的需求，安全校园需要为 这一转变，提供强大的基础技术支撑，采用信息化技术和校园联网锁管理手段合理利用资 源，提高服务质量；同时针对钥匙管理安全问题日益严重的状况，采用无线门锁信息化管理 的措施，确保大学各个门点进出的安全。 目前在部分院校中，门禁只被应用在少数场合，大部分门点仍采用传统的机械钥 匙开门  (教室、办公室、宿舍等)，这些场合用钥匙管理存在很多弊端。学校在实际使用中一 般采用了智能的门禁系统，但是当前的门禁系统包括以下的问题： 第一、一般的门禁方案采用市场上的通用协议，使得底层技术上为了适配性而导 致功耗较高，有的方案中为了降低功耗而牺牲通讯实时性，导致虽然功耗降低了，但是实际 通讯中中的实时性降低，无法及时地得知当前的门禁情况，或是为了提升通讯实时性而不 得不频繁更换电池； 第二、在遇到干扰频段的时候，门禁和控制器之间的连接和信号传输受到干扰，导 致无法开门，甚至断电脱机； 第三、在实际安装过程中，为了保证控制信号的无盲区覆盖，控制器和智能门禁一 对一安装，安装较为复杂，并且在轮询通讯中，不适合频繁上传刷卡数据，因此在校园宿舍 中具有大量刷卡数据的场景，这样的方式无法满足数据并发通讯和传输稳定的需求。
技术实现要素：

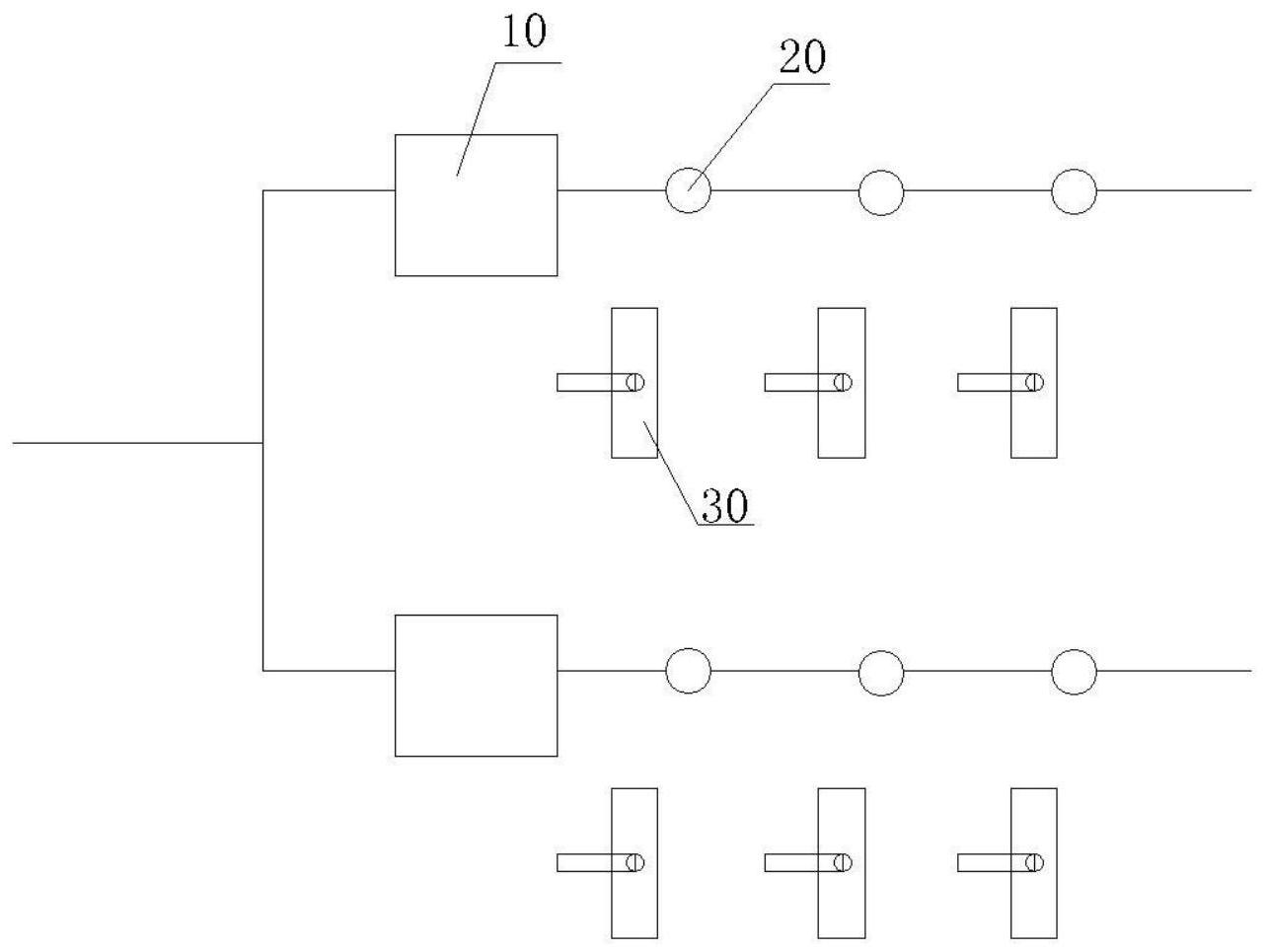

本发明要解决的技术问题是提供一种复合组网门锁系统及其安装和通讯方法，能 够提供传输稳定抗干扰的组网方案，综合安装较低，使用低功耗的同时数据并发通讯稳定， 无线信号无盲区覆盖和扩展性强。 为了解决上述技术问题，本发明的技术方案为： 一种复合组网门锁系统，包括： 一主控器； 多个智能门锁，所述智能门锁与所述主控器无线连接，所述智能门锁包括一低功 耗2.4G 无线发射端，所述低功耗2.4G无线发射端无线传输至所述主控器；以及 一数据平台，所述数据平台连接所述主控器和所述低功耗2.4G无线发射端，以接 收所述主控器的工作信息和所述智能门锁的工作信息 3 CN 111599054 A 说　明　书 2/5 页 优选地，还包括多个扩展模块，其中所述主控器与所述扩展模块有线连接，在所述 主控器和所述扩展模块之间设置有一CAN总线扩展装置，所述CAN总线扩展装置包括一主处 理器和多个扩展处理接口，所述主处理器连接所述主控器，所述扩展处理接口连接所述扩 展模块，所述扩展模块与所述智能门锁无线连接，所述扩展模块无线连接所述低功耗2.4G 无线发射端。 优选地，所述主控器能够接入所述扩展模块的数量范围在1-32个，所述扩展模块 接入所述智能门锁的数量范围在1-4个。 优选地，还包括一路由器，其中所述主控器包括一无线模块，所述路由器通过所述 无线模块连接所述主控器。 优选地，，还包括一门禁服务器，所述门禁服务器形成一无线局域网，其中所述主 控器包括一无线模块，所述门禁服务器通过所述无线模块连接所述主控器。 优选地，所述低功耗2.4G无线发射端包括一传输模块和一休眠唤醒模块，所述传 输模块和所述休眠唤醒模块均连接所述主控器。 优选地，所述低功耗2.4G无线发射端还包括一智能跳频模块，所述智能跳频模块 识别当前干扰频段，自动跳频。 本发明还提供了一种基于复合组网门锁系统的安装方法，包括： (a)在对应楼层的弱电间设置所述主控器，并接入网线； (b)从所述主控器中引出一根通讯线缆，所述通讯线缆延伸至所述扩展模块的安 装位置； (c)在相应的安装位置上连接所述扩展模块，其中所述扩展模块和所述智能门锁 之间保持通讯距离。 本发明还提供了一种基于复合组网门锁系统的通讯方法，包括： (a)所述主控器接收所述智能门锁的开闭信息； (b)所述主控器将所述开闭信息传输至所述数据平台，所述数据平台传输至所述 智能终端装置； (c)所述数据平台授权所述智能终端装置，所述智能终端装置输出控制信息，传输 至所述数据平台，并通过所述主控器控制所述智能门禁开闭； (d)当所述智能门锁的所述智能跳频模块识别到干扰频段时，自动跳频。 采用上述技术方案，由于采用复合组网门禁系统，使得本发明的有益效果在于： 1、无线传输稳定，低功耗； 2、抗干扰，智能跳频； 3、安装便利，系统接口全部开放，可以和第三方平台无缝对接。 附图说明 图1为本发明第一实施例的系统连接示意图； 图2为本发明第一实施例的系统结构示意图； 图3为本发明复合组网门禁系统的安装示意图； 图4为本发明复合组网门禁系统的安装方法示意图； 图5为本发明第二实施例的系统连接示意图； 4 CN 111599054 A 说　明　书 3/5 页 图6为本发明第三实施例的系统连接示意图； 图7为本发明复合组网门禁系统的通讯方法。
