技术摘要：
无线电力输送设备及其控制方法。公开了一种无线电力输送设备及其控制方法。该无线电力输送设备包括：电力发送器，该电力发送器包括多个线圈并且被配置为通过所述多个线圈输送电力；以及控制器，其中，所述控制器被配置为：相对于所述多个线圈中的每一个计算线圈的数据  全部
背景技术：
通常，当向电子装置供应电力时，使用通过将物理电缆或电线连接到电子装置来 供应商用电力的终端供应方法。该终端供应方法的缺点在于，电缆或电线占据很大的空间 并且不容易布置，并且存在短路的风险。 近来，为了克服这些问题，已对无线电力输送方法进行了研究。 无线电力输送系统包括无线电力输送设备和无线电力接收设备，该无线电力输送 设备用于通过单个线圈或多个线圈供应电力，该无线电力接收设备用于无线地接收从无线 电力输送设备供应的电力并使用接收到的电力。 作为无线供电方法，主要使用感应耦合方法，并且该方法利用以下原理：当电流的 强度改变时，磁场因在两个相邻的线圈的一次线圈中流动的电流而改变，因此通过二次线 圈的磁通量改变并且在二次线圈处产生感应电动势。即，当使用这种方法时，如果仅一次线 圈的电流改变而两个线圈彼此间隔开而没有在空间上移动，则产生感应电动势。 在二次线圈处产生的感应电动势根据一次线圈和二次线圈的布置而改变，因此电 力输送效率也改变。因此，需要准确地确定二次线圈相对于一次线圈的位置，并且需要直观 地向用户提供与二次线圈的位置和输送效率高的位置有关的信息。
技术实现要素：

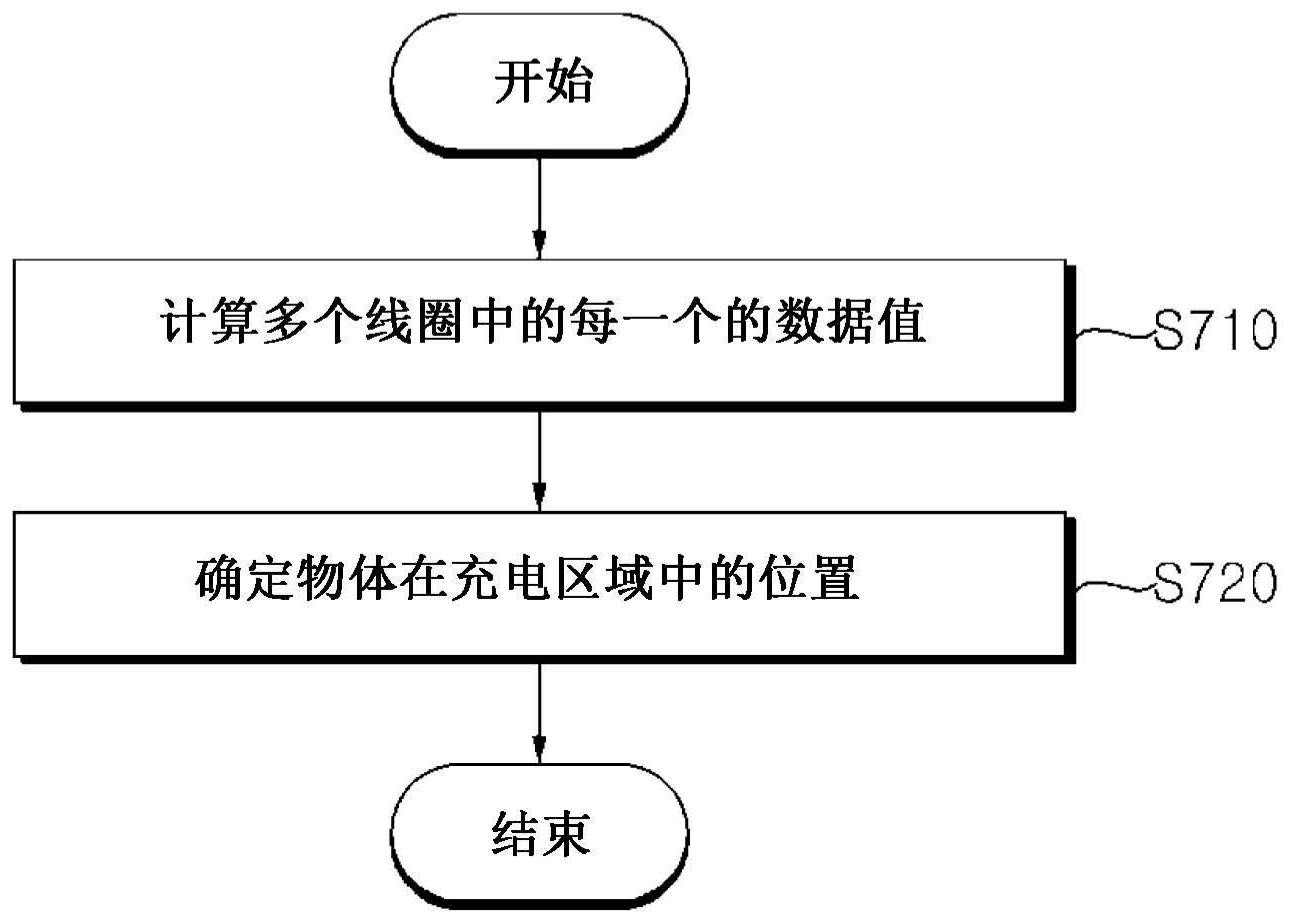

因此，考虑到以上问题而做出了本公开，并且本公开的目的是提供用于准确地确 定作为无线电力输送的目标的物体在与多个线圈对应的充电区域中的位置的无线电力输 送设备和方法。 按照本公开，以上和其它目的可以通过提供一种无线电力输送设备来实现，该无 线电力输送设备包括多个线圈，针对所述多个线圈中的每一个计算各种数据值，并且基于 通过将计算出的数据值与预设的参考值进行比较而得到的比较结果来确定作为无线电力 输送的目标的物体在充电区域中的位置。 按照本公开，以上和其它目的可以通过提供一种无线电力输送设备来实现，该无 线电力输送设备包括：电力发送器，该电力发送器包括多个线圈并且被配置为通过所述多 个线圈输送电力；以及控制器，其中，所述控制器被配置为：相对于所述多个线圈中的每一 个计算线圈的数据值，并且基于通过将针对所述多个线圈中的每一个计算出的数据值与预 设的参考值进行比较而得到的比较结果来确定物体在与所述多个线圈对应的充电区域中 的位置。 按照本公开的另一方面，提供了一种控制包括多个线圈的无线电力输送设备的方 法，该方法包括以下步骤：相对于所述多个线圈中的每一个计算线圈的数据值；以及基于通 4 CN 111600398 A 说　明　书 2/18 页 过将针对所述多个线圈中的每一个计算出的数据值与预设的参考值进行比较而得到的比 较结果来确定物体在与所述多个线圈对应的充电区域中的位置。 附图说明 根据以下结合附图进行的详细描述，将更清楚地理解本公开的以上和其它目的、 特征和其它优点，其中： 图1是例示了根据本公开的实施方式的无线电力系统的框图； 图2是根据本公开的实施方式的无线电力输送设备的内部框图； 图3是根据本公开的实施方式的无线电力接收设备的内部框图； 图4是用于说明根据本公开的实施方式的无线电力输送设备中所包括的多个线圈 的配置的示图； 图5是用于说明根据本公开的实施方式的无线电力输送设备中所包括的多个线圈 的层级结构的示图； 图6是根据本公开的实施方式的无线电力输送设备的无线电力输送方法的流程 图； 图7是根据本公开的实施方式的控制无线电力输送设备的方法的流程图； 图8A和图8B是根据本公开的实施方式的控制无线电力输送设备的方法的流程图； 图9A和图9B是例示了根据本公开的实施方式的无线电力输送设备的充电区域的 示图；以及 图10A至图10E是用于说明根据本公开的实施方式的无线电力输送设备的操作的 示图。
