技术摘要：
本发明涉及一种建筑领域，更具体的说是一种自动化程度高的砖块压制设备，在建筑工程中，砖是不可缺少的材料之一，传统制砖技术自动化程度低，需要人参与的步骤较多，增加了生产成本与安全事故发生的几率，本设备解决了上述问题，从进料口中将砖土与水加入搅拌组合体内  全部
背景技术：
在建筑工程中，砖是不可缺少的材料之一，传统制砖技术自动化程度低，需要人参 与的步骤较多，增加了生产成本与安全事故发生的几率，本设备解决了上述问题。
技术实现要素：

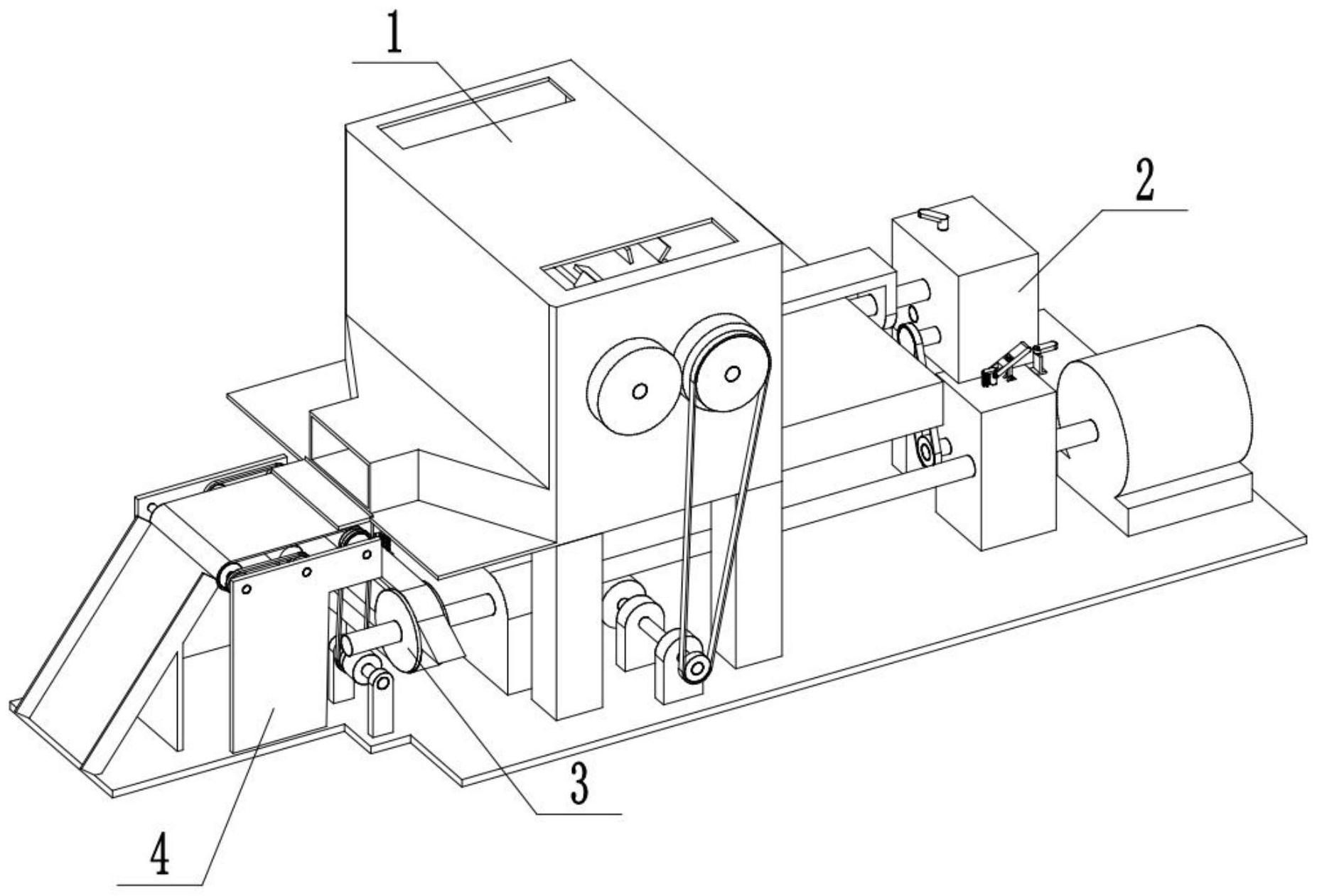

本发明的目的是提供一种自动化程度高的砖块压制设备，可以实现自动搅拌，砖 土压制成型，自动切断砖土，自动运输，压制机构发生事故时可以可靠的切断动力。 本发明的目的通过以下技术方案来实现： 一种自动化程度高的砖块压制设备，包括搅拌组合体、压制组合体、切断组合体和 运输组合体,所述压制组合体、切断组合体、运输组合体均与搅拌组合体相连接，压制组合 体与切断组合体相连接，压制组合体与运输组合体相连接。 作为本技术方案的进一步优化，本发明一种自动化程度高的砖块压制设备，所述 所述搅拌组合体包括底板、电机、电机轴、电机轴支架、蜗轮Ⅰ、蜗轮Ⅰ轴、蜗轮轴支架、带轮Ⅰ、 皮带Ⅰ、带轮Ⅱ、搅拌轴Ⅰ、搅拌室、搅拌齿轮Ⅰ、搅拌齿轮Ⅱ、搅拌轴Ⅱ、搅拌辊、搅拌板、进料 口、压制口、砖块出口、切断刀滑槽、砖块滞留板和搅拌室支脚，电机与底板相连接，电机与 电机轴相连接，电机轴与电机轴支架转动连接，电机轴支架与底板相连接，电机轴上设有两 段螺旋齿，其中一段螺旋齿与蜗轮Ⅰ啮合连接，蜗轮Ⅰ与蜗轮Ⅰ轴相连接，蜗轮Ⅰ轴与蜗轮轴支 架转动连接，蜗轮轴支架与底板相连接，蜗轮Ⅰ轴与带轮Ⅰ相连接，带轮Ⅰ通过皮带Ⅰ与带轮Ⅱ 连接，带轮Ⅱ与搅拌轴Ⅰ相连接，搅拌轴Ⅰ与搅拌齿轮Ⅰ相连接，搅拌齿轮Ⅰ与搅拌齿轮Ⅱ啮合 连接，搅拌齿轮Ⅱ与搅拌轴Ⅱ相连接，搅拌轴Ⅰ、搅拌轴Ⅱ均与搅拌室转动连接，搅拌室与搅 拌室支脚相连接，搅拌室支脚与底板相连接，搅拌轴Ⅰ、搅拌轴Ⅱ分别与两个搅拌辊相连接， 两个搅拌辊均与搅拌板相连接，两个搅拌辊上的搅拌板相互错开安装，进料口、压制口、砖 块出口均位于搅拌室内，切断刀滑槽位于砖块滞留板上，砖块滞留板与搅拌室相连接。 作为本技术方案的进一步优化，本发明一种自动化程度高的砖块压制设备，所述 压制组合体包括传动箱Ⅰ、齿轮Ⅰ、齿轮Ⅱ、齿轮Ⅱ轴、离合齿轮、离合齿轮支架、离合滑杆、锁 定支架、锁定转块、急停按板、连杆、连杆支耳、拉簧Ⅰ、带轮Ⅲ、皮带Ⅱ、带轮Ⅳ、带轮Ⅳ轴、变 向齿轮Ⅰ、变向齿轮Ⅱ、变向齿轮Ⅱ轴、变向手柄、手柄轴、传动箱Ⅱ、摇杆、拨块、中间拨环、 连接筒、变向齿轮Ⅲ、变向齿轮Ⅳ、变向齿轮滑槽、螺纹轴、螺纹轴支架、压制滑块和传动箱 Ⅱ支架，传动箱Ⅰ与底板相连接，电机轴与传动箱Ⅰ相连接，电机轴与齿轮Ⅰ相连接，齿轮Ⅰ与 齿轮Ⅱ不接触，齿轮Ⅱ与齿轮Ⅱ轴相连接，齿轮Ⅱ轴与传动箱Ⅰ转动连接，离合齿轮与齿轮 Ⅰ、齿轮Ⅱ啮合连接，离合齿轮与离合齿轮支架相铰接，离合齿轮支架与离合滑杆相连接，离 合滑杆与传动箱Ⅰ滑动连接，锁定支架与传动箱Ⅰ相连接，锁定转块与锁定支架转动连接，急 停按板与连杆相铰接，连杆与连杆支耳相铰接，连杆支耳与传动箱Ⅰ相连接，急停按板与离 4 CN 111571796 A 说　明　书 2/6 页 合滑杆相铰接，拉簧Ⅰ两端分别与离合滑杆、传动箱Ⅰ相连接，拉簧Ⅰ处于拉伸状态，齿轮Ⅱ轴 与带轮Ⅲ相连接，带轮Ⅲ通过皮带Ⅱ与带轮Ⅳ相连接，带轮Ⅳ与带轮Ⅳ轴相连接，带轮Ⅳ轴 与传动箱Ⅱ转动连接，传动箱Ⅱ与传动箱Ⅰ、传动箱Ⅱ支架相连接，传动箱Ⅱ支架与底板相 连接，带轮Ⅳ轴与变向齿轮Ⅰ相连接，带轮Ⅳ轴、变向齿轮Ⅰ与变向齿轮Ⅱ啮合连接，变向齿 轮Ⅱ与变向齿轮Ⅱ轴相连接，变向齿轮Ⅱ轴与传动箱Ⅱ转动连接，变向手柄与手柄轴相连 接，手柄轴与传动箱Ⅱ转动连接，手柄轴与摇杆相连接，摇杆与拨块相铰接，拨块与中间拨 环相接触，中间拨环与两个连接筒相连接，两个连接筒分别与变向齿轮Ⅲ、变向齿轮Ⅳ相连 接，变向齿轮Ⅲ、变向齿轮Ⅳ均与变向齿轮滑槽滑动连接，变向齿轮滑槽位于螺纹轴上，螺 纹轴与螺纹轴支架转动连接，螺纹轴支架与搅拌室相连接，螺纹轴与压制滑块螺纹连接，压 制滑块与压制口滑动连接。 作为本技术方案的进一步优化，本发明一种自动化程度高的砖块压制设备，所述 切断组合体包括切断带轮Ⅰ、切断皮带、切断带轮Ⅱ、斜块、切断带轮Ⅱ轴、转轮、转轮支架、 切断刀支架、滑柱、拉簧Ⅱ、拉筋和切断刀，电机轴与切断带轮Ⅰ相连接，切断带轮Ⅰ通过切断 皮带与切断带轮Ⅱ相连接，切断带轮Ⅱ与切断带轮Ⅱ轴相连接，切断带轮Ⅱ轴与电机轴支 架转动连接，切断皮带与斜块相连接，两个转轮与两个转轮支架相铰接，两个转轮支架与切 断刀支架相连接，切断刀支架与两个滑柱相连接，两个滑柱均与固定板滑动连接，固定板与 电机轴支架相连接，两个拉簧Ⅱ套接在两个两个滑柱上，拉簧Ⅱ两端分别与拉簧Ⅱ、切断刀 支架相连接，两个拉簧Ⅱ均处于拉伸状态，两个拉筋分别与切断刀支架、切断刀相连接，切 断刀支架与切断刀相连接。 作为本技术方案的进一步优化，本发明一种自动化程度高的砖块压制设备，所述 运输组合体包括蜗轮Ⅱ、蜗轮Ⅱ轴、蜗轮Ⅱ轴支架、运输带轮Ⅰ、运输皮带Ⅰ、运输带轮Ⅱ、运 输轴、运输辊、运输带轮Ⅲ、运输皮带Ⅱ、运输带轮Ⅳ、输送带、运输轴支架和运输斜面，电机 轴上设有两段螺旋齿，其中一段螺旋齿与蜗轮Ⅱ啮合连接，蜗轮Ⅱ与蜗轮Ⅱ轴相连接，蜗轮 Ⅱ轴与蜗轮Ⅱ轴支架转动连接，蜗轮Ⅱ轴支架与底板相连接，蜗轮Ⅱ轴与运输带轮Ⅰ相连 接，运输带轮Ⅰ通过运输皮带Ⅰ与运输带轮Ⅱ连接，运输带轮Ⅱ与运输轴相连接，每两个相邻 的运输轴分别与运输带轮Ⅲ、运输带轮Ⅳ相连接，运输带轮Ⅲ与运输带轮Ⅳ通过运输皮带 Ⅱ连接，运输轴与运输辊相连接，运输辊间通过输送带连接，运输轴两端与两个运输轴支架 转动连接，两个运输轴支架均与底板相连接，运输斜面与底板相连接，运输斜面与输送带相 接触。 本发明一种自动化程度高的砖块压制设备的有益效果为：从进料口中将砖土与水 加入搅拌组合体内，位于搅拌辊与搅拌板相对反向转动将砖土与水搅拌均匀，通过控制压 制滑块的前进与后退可以将混合好的砖土进行压制成块，切断刀地洞升降可以将整体的砖 土切断，继而在后续砖土推动作用下落于输送带上，被输送待加工，完成了砖块压制。 附图说明 下面结合附图和具体实施方法对本发明做进一步详细的说明。 图1是本发明的整体结构示意图； 图2是本发明的搅拌组合体1结构示意图一； 图3是本发明的搅拌组合体1结构示意图二； 5 CN 111571796 A 说　明　书 3/6 页 图4是本发明的搅拌组合体1局部剖视图； 图5是本发明的搅拌组合体1局部放大示意图； 图6是本发明的压制组合体2结构示意图一； 图7是本发明的压制组合体2局部放大示意图； 图8是本发明的压制组合体2结构示意图二； 图9是本发明的压制组合体2结构示意图三； 图10是本发明的压制组合体2结构示意图四； 图11是本发明的压制组合体2结构示意图五； 图12是本发明的切断组合体3结构示意图一； 图13是本发明的切断组合体3结构示意图二； 图14是本发明的切断组合体3结构示意图三； 图15是本发明的运输组合体4结构示意图一； 图16是本发明的运输组合体4结构示意图二； 图中：搅拌组合体1；底板1-1；电机1-2；电机轴1-3；电机轴支架1-4；蜗轮Ⅰ1-5；蜗 轮Ⅰ轴1-6；蜗轮轴支架1-7；带轮Ⅰ1-8；皮带Ⅰ1-9；带轮Ⅱ1-10；搅拌轴Ⅰ1-11；搅拌室1-12；搅 拌齿轮Ⅰ1-13；搅拌齿轮Ⅱ1-14；搅拌轴Ⅱ1-15；搅拌辊1-16；搅拌板1-17；进料口1-18；压制 口1-19；砖块出口1-20；切断刀滑槽1-21；砖块滞留板1-22；搅拌室支脚1-23；压制组合体2； 传动箱Ⅰ2-1；齿轮Ⅰ2-2；齿轮Ⅱ2-3；齿轮Ⅱ轴2-4；离合齿轮2-5；离合齿轮支架2-6；离合滑 杆2-7；锁定支架2-8；锁定转块2-9；急停按板2-10；连杆2-11；连杆支耳2-12；拉簧Ⅰ2-13；带 轮Ⅲ2-14；皮带Ⅱ2-15；带轮Ⅳ2-16；带轮Ⅳ轴2-17；变向齿轮Ⅰ2-18；变向齿轮Ⅱ2-19；变向 齿轮Ⅱ轴2-20；变向手柄2-21；手柄轴2-22；传动箱Ⅱ2-23；摇杆2-24；拨块2-25；中间拨环 2-26；连接筒2-27；变向齿轮Ⅲ2-28；变向齿轮Ⅳ2-29；变向齿轮滑槽2-30；螺纹轴2-31；螺 纹轴支架2-32；压制滑块2-33；传动箱Ⅱ支架2-34；切断组合体3；切断带轮Ⅰ3-1；切断皮带 3-2；切断带轮Ⅱ3-3；斜块3-4；切断带轮Ⅱ轴3-5；转轮3-6；转轮支架3-7；切断刀支架3-8； 滑柱3-9；拉簧Ⅱ3-11；拉筋3-12；切断刀3-13；运输组合体4；蜗轮Ⅱ4-1；蜗轮Ⅱ轴4-2；蜗轮 Ⅱ轴支架4-3；运输带轮Ⅰ4-4；运输皮带Ⅰ4-5；运输带轮Ⅱ4-6；运输轴4-7；运输辊4-8；运输 带轮Ⅲ4-9；运输皮带Ⅱ4-10；运输带轮Ⅳ4-11；输送带4-12；运输轴支架4-13；运输斜面4- 14
