技术摘要：
本发明涉及一种基于电能表rs485接口的回路状态监测与负荷数据录存装置，属于数据采集装置技术领域。本发明包括MCU处理器、数据读取模块、数据存储模块、小型不间断电源、人机交互模块、rs485接口；MCU处理器均与数据读取模块、数据存储模块、小型不间断电源、人机交互 全部
背景技术：
计量装置故障中电压异常故障是较为常见的，原因是复杂的。直击雷、感应雷、 低 压侧线路短路和接地故障、高压线路短路和接地故障引起线路的过电压，以及 电压互感器 二次回路故障等都会造成电压互感器损坏或高压保险熔断。且在实际运维过程中发现电压 故障过程是一个复杂的过程，电压回路故障期间电压值可能会是一个突变的、数值不定的、 非周期性的过程，这为计算故障电量追补提高了难度。供电局计量运维班组经常处理电压 回路欠压故障 （不包含三相失压），主要原因为互感器烧毁损坏、保险熔断。 在实际的计量故障处理工作中，故障期间数据作为追补的唯一依据尤为重要，但 是受限于现有装置和自动化系统的局限性，我们能够获得的故障期间数据并不能很好的反 应实际负荷情况，其中：1）电能表常规设置负荷曲线采样间隔为 15min，间隔过大，对于时 刻变化的负荷来说这样的描绘过于粗糙，且电能表内存设计过小，存储空间严重不足；2）三 相电压回路故障，欠压、失压造成设备掉电停止工作，该期段是无数据的。在该类计量故障 电量追补工作中，对电压值异常相的电量追补，特别是在三相失压故障时因为缺少故障期 间数据。目前主要依靠四合一主站系统核实故障时间，以故障时间为主要依据核对故障电 量，参照以往正常运行时的平均负荷进行追补，这种方法存在很大的随机性不确定性，是有 很大误差的。
技术实现要素：

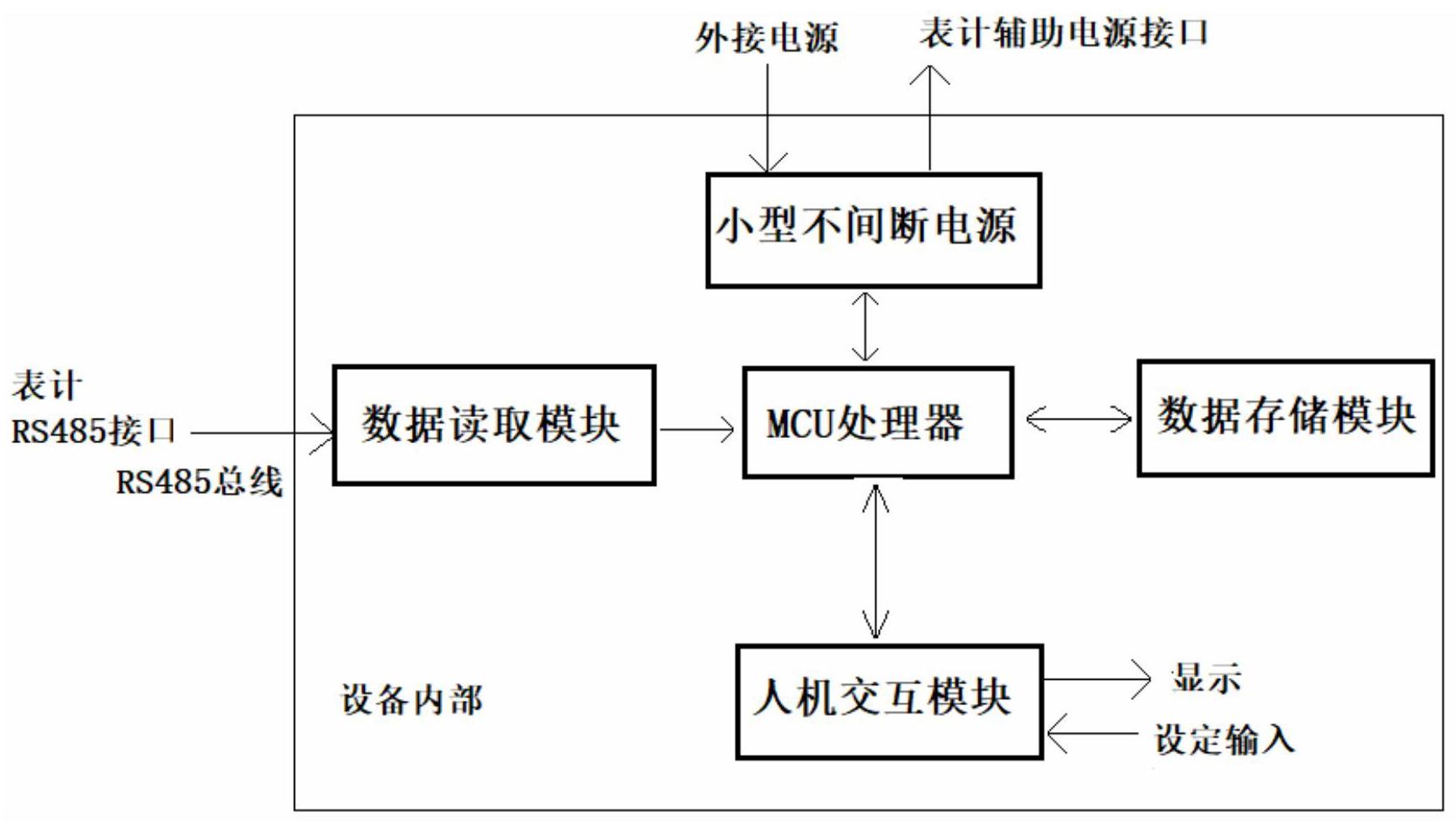

本发明要解决的技术问题是：本发明提供一种基于电能表rs485接口的回路状态 监测与负荷数据录存装置，以此识别数据异常以及获取故障期间高精细度的离散负荷数 据。 本发明技术方案是：一种基于电能表rs485接口的回路状态监测与负荷数据录存 装置，包括MCU处理器、数据读取模块、数据存储模块、小型不间断电源、人机交互模块、 rs485接口； 所述MCU处理器均与数据读取模块、数据存储模块、小型不间断电源、人机交互模块、 rs485接口连接，电能表的rs485接口通过rs485总线与所述基于电能表rs485接口的回路状 态监测与负荷数据录存装置的rs485接口连接，所述基于电能表rs485接口的回路状态监测 与负荷数据录存装置的rs485接口与数据读取模块连接，电能表的辅助电源接口、终端电源 辅助接口均与小型不间断电源连接，小型不间断电源还与外接电源连接。 进一步地，所述MCU处理器，用于控制数据读取模块实现智能电能表内部数据抄 3 CN 111580036 A 说 明 书 2/4 页 读，读取数据根据设定阀值判定数据是否异常；同时对数据存储模块、小型不间断电源、人 机交互模块进行控制； 所述数据存储模块，由SD和控制芯片构成，用于将MCU处理器的数据进行转化为txt格 式存入U盘，且带有时标，方便做后期的数据处理，犹如一个数据黑匣子，时刻监测记录电能 表采集的回路数据； 所述小型不间断电源，用于完成将220V操作电源或者辅助电源转化为12V稳压直流电 源，并自动为蓄电池充电，同时逆变为一个不间断电源提供给电能表使用，当设备、回路故 障发生时，确保电能表在故障处理前不掉电，正常运行，蓄电池由聚合物锂电池构成，容量 保证电能表在掉电情况下持续工作96小时； 所述人机交互模块，包括液晶显示屏、按键输入，液晶显示屏用于显示数据内容，方便 浏览；按键输入用于进行参数设置和设备操作。 所述MCU处理器读取数据根据设定阀值判定数据是否异常的步骤如下： 步骤一、MCU处理器控制数据读取模块读取电能表采集的电流、电压回路中的电流电压 数据； 步骤二、根据读取到的电压回路中的电压数据判断电能表三相是否有电压；如果电压 回路中电压数据不为零，则判断电压回路有电压，执行步骤三；如果电压回路中电压数据为 零，则判断电压回路失压，执行步骤四； 步骤三、如果电压回路中有电压，那么利用电压回路中电压数据与阈值相比较，如果三 相电压均大于阈值，则表明回路状态正常；如果三相电压有一相或多相低于设定值，则表明 PT出现异常； 步骤四、如果电压回路失压，则根据电流回路中的电流数据判断是否有电流；如果电流 回路中的电流数据不为零，则判断电流回路有电流，表明没有停电，且三相PT均损坏导致电 能表失压； 如果电流回路中的电流数据为零，则判断电流回路无电流，表明状态正常，视为线路停 电。 本发明的有益效果是： 1、使用电能表 rs485 口数据读取功能较高频次读取电能表本身采集的具有一定精度 的电流、电压、功率因素数据，对采回数据进行分析比对，在发现异常时，如欠压、失压、过压 时开启快速录存功能，将读取到的数据打上时间标志后以文本的形式保存在存储卡上，方 便数据提取；用该装置不用在增加传感器采集回路的电流电压数据，很巧妙的使用了电能 表本身采集的高精度的负荷数据。 2、设备具备不间断电源功能，满足在三相失压、欠压掉电的情况下作为电能表运 行的辅助电源，保证电能表持续正常运行。 附图说明 图1是本发明的原理结构示意图； 图2是本发明的数据异常判定的流程图； 图3是本发明的应用时的设备连接示意图。 4 CN 111580036 A 说 明 书 3/4 页
