一种全封闭环网柜


技术摘要:

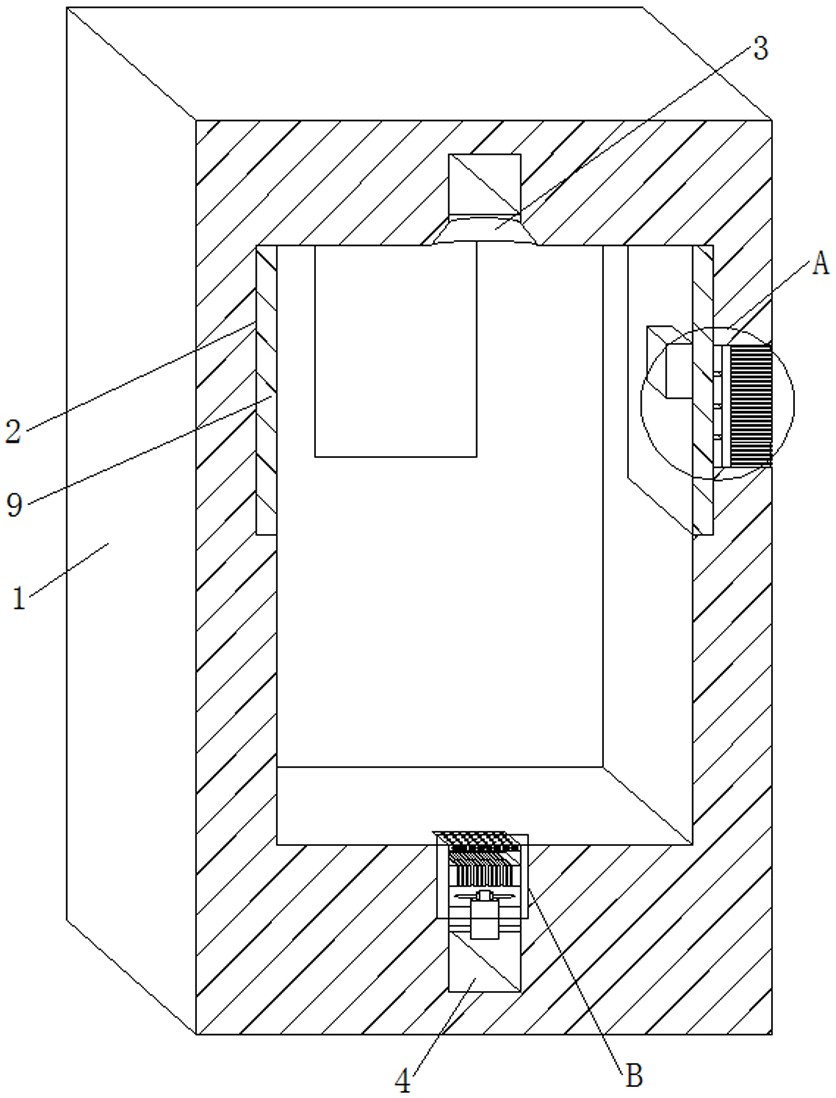

本发明属于环网柜技术领域,尤其是一种全封闭环网柜,包括柜体,所述柜体的内壁开设有第一安装口,所述柜体的内顶壁开设有出风口,所述出风口的一侧内壁开设有连通口,所述连通口的一端贯穿并延伸至柜体的底端内壁,所述连通口的一侧内壁开设有冷却口,所述冷却口的内  全部
背景技术:
环网柜(Ring  Main  Unit)是一组输配电气设备(高压开关设备)装在金属或非金 属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔 断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广 泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式 变电站中; 现有的全封闭式环网柜在使用过程中,环网柜内部的电气部件一直在工作,因此会在 工作的同时产生热量,由于环网柜为全封闭式,环网柜内部的热量无法排出,长此以往会降 低环网柜内部电气部件的使用寿命。
技术实现要素:
基于现有的环网柜为全封闭式,环网柜内部的热量无法排出,长此以往会降低环 网柜内部电气部件的使用寿命的技术问题,本发明提出了一种全封闭环网柜。 本发明提出的一种全封闭环网柜,包括柜体,所述柜体的内壁开设有第一安装口; 所述柜体的内顶壁开设有出风口,所述出风口的一侧内壁开设有连通口,所述连通口 的一端贯穿并延伸至柜体的底端内壁,所述连通口的一侧内壁开设有冷却口,所述冷却口 的内壁固定连接有第一安装环,所述第一安装环的内表面固定安装有散热部件,所述散热 部件包括电动马达,所述冷却口的内壁设置有干燥部件,所述干燥部件包括安装板,所述安 装板的外表面与冷却口的内壁固定连接。 优选地,多个所述第一安装口的内壁均固定连接有吸热板,多个所述第一安装口 的一侧内壁均开设有第一连接口,多个所述第一安装口的内壁通过第一连接口相互连通, 多个所述第一连接口的内壁固定连接有导热管。 优选地,一个所述第一安装口的一侧内壁开设有第二安装口,所述第二安装口的 一侧贯穿并延伸至柜体的外表面,一个所述吸热板的一侧表面固定连接有温差发电片。 优选地,多个所述温差发电片之间串联连接,多个所述温差发电片的一侧表面固 定连接有散热片,所述柜体的一侧内壁固定连接有温度开关。 优选地,所述电动马达的输出轴通过联轴器固定连接有风扇,所述冷却口的内壁 固定连接有第二安装环,所述第二安装环的内壁固定连接有半导体制冷片,所述第二安装 环位于第一安装环的上方。 优选地,所述安装板位于第二安装环的上方,所述安装板的上表面开设有干燥口, 所述干燥口的一端延伸至安装板的下表面,所述干燥口的内壁呈六边形形状。 优选地,所述干燥口的内壁分别固定连接有第一限位网和第二限位网,所述第一 限位网与第二限位网之间设置有干燥层,所述干燥层的内部设置有干燥剂。 4 CN 111585199 A 说 明 书 2/3 页 优选地,所述温度开关控制温差发电片分别与电动马达和半导体制冷片电性连 接。 优选地,其控制方法为:步骤一、吸热板对柜体内部的热量进行吸附,通过导热管 将多个吸热板的热量传送至其中一个吸热板的内部; 步骤二、当柜体内部的温度达到温度开关的触发温度时,温度开关控制温差发电片分 别与电动马达和半导体制冷片电性连接,电动马达和半导体制冷片得电运行,电动马达带 动风扇进行运转; 步骤三、风扇的风通过半导体制冷片变冷,穿过干燥部件,干燥层对风扇吹出的风内部 的水分进行干燥,随后通过冷却口排入柜体的内部,柜体内部的热空气流入出风口内,通过 连通口流入冷却口内,当柜体内部的温度降低后,温度开关控制温差发电片与电动马达和 半导体制冷片之间断电。 本发明中的有益效果为: 1、通过设置温度开关控制温差发电片分别与电动马达和半导体制冷片电性连接,达到 了通过温度开关控制电动马达和半导体制冷片的启停以及通过电动马达带动风扇转动以 及半导体制冷片的制冷对柜体内部进行降温的效果,从而解决了现有的环网柜为全封闭 式,环网柜内部的热量无法排出,长此以往会降低环网柜内部电气部件的使用寿命的问题。 附图说明 图1为本发明提出的一种全封闭环网柜的示意图; 图2为本发明提出的一种全封闭环网柜的吸热板结构剖视图; 图3为本发明提出的一种全封闭环网柜的图1中A处结构放大图; 图4为本发明提出的一种全封闭环网柜的图1中B处结构放大图; 图5为本发明提出的一种全封闭环网柜的图3中C处结构放大图。 图中:1、柜体;2、第一安装口;3、出风口;4、连通口;5、冷却口;6、第一安装环;7、电 动马达;8、安装板;9、吸热板;10、第一连接口;11、导热管;12、第二安装口;13、温差发电片; 14、散热片;15、温度开关;16、风扇;17、第二安装环;18、半导体制冷片;19、干燥口;20、第一 限位网;21、第二限位网;22、干燥层。
