技术摘要：
本申请涉及一种折叠屏组合件和电子设备，该电子设备包括：壳体，设有收容槽，收容槽内设有具有通道的支架；第一收卷机构，包括第一转轴和柔性组件，第一转轴设于收容槽，柔性组件包括柔性屏和支撑件，柔性屏贴于支撑件，支撑件具有可卷折性，柔性组件卷绕于第一转轴；  全部
背景技术：
柔性屏作为OLED的一种应用技术，在近年来得到了重要的发展。与刚性屏相比，柔 性屏具有显著的优势，如柔性屏的体积更加轻薄，功耗更低，而且得益于柔性屏具有可弯曲 和良好的柔韧性等特点，柔性屏的应用场景也越来越广泛，例如柔性屏可以应用于折叠屏， 以使其能够较容易弯折、卷绕。然而，采用卷绕形式的柔性屏在展开使用时，出现柔性屏局 部区域刚性不足，易产生弯折现象，降低用户使用体验。
技术实现要素：

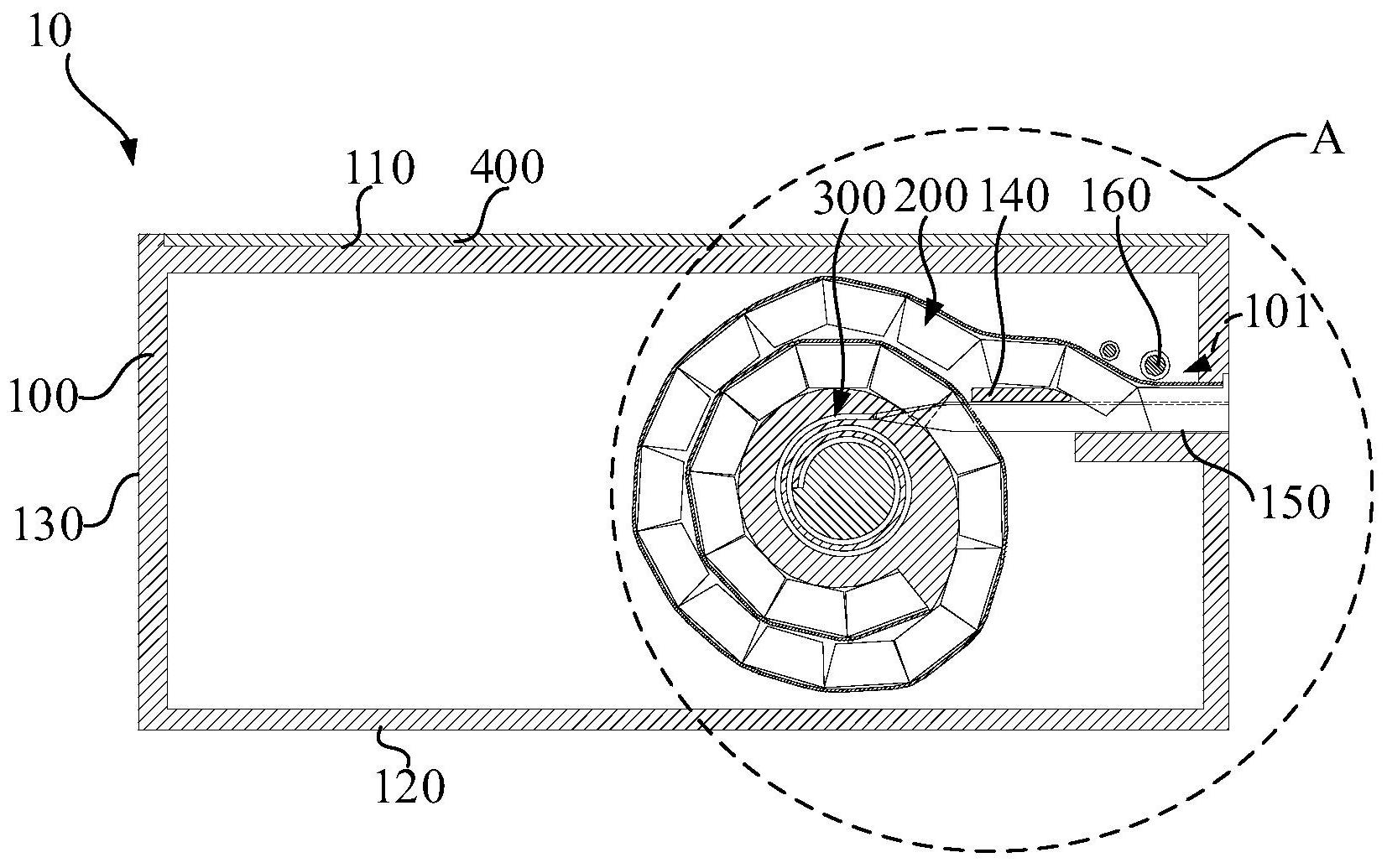

本申请揭露了一种折叠屏组合件和电子设备，以解决柔性屏在展开使用时因局部 区域刚性不足，易产生弯折现象，降低用户使用体验的技术问题。 一种电子设备，包括： 壳体，开设有收容槽，所述收容槽内设有支架，所述支架具有通道； 第一收卷机构，包括第一转轴和柔性组件，所述第一转轴设于所述收容槽，所述柔 性组件包括柔性屏和支撑件，所述柔性屏贴于所述支撑件，所述支撑件用于支撑所述柔性 屏并具有可卷折性，所述柔性组件卷绕于所述第一转轴；及 第二收卷机构，包括第二转轴和弹性带，所述第二转轴设于所述收容槽，所述弹性 带卷绕于所述第二转轴，所述弹性带远离所述第二转轴的一端经扭转穿设于所述通道并维 持扭转后的形态而形成支撑部；其中，所述第一转轴能够转动以带动所述柔性组件伸出所 述收容槽，所述第二转轴能够转动以带动所述支撑部伸出所述收容槽，当所述支撑部和所 述柔性组件伸出所述收容槽时，所述支撑部能够产生对抗所述柔性组件卷折的弹力，以保 持所述柔性屏的展平。 在其中一个实施例中，在所述柔性组件卷绕所述第一转轴的同圈结构中，所述柔 性屏相对所述支撑件更远离所述第一转轴。 在其中一个实施例中，所述支撑件包括沿所述柔性组件的卷绕方向排布的多个支 撑单元，相邻两个支撑单元柔性可卷折连接。 在其中一个实施例中，所述支撑单元被参考面所截图形的形状为梯形，所述参考 面为垂直于所述第一转轴的延伸方向的平面，所述梯形的上底位于所述支撑单元远离所述 柔性屏的一侧。 在其中一个实施例中，所述支撑件在每一所述支撑单元形成贯穿所述支撑单元的 通槽，所述通槽沿多个所述支撑单元的排布方向延伸，所述通槽在所述支撑单元远离所述 柔性屏的一侧形成开口；在所述支撑部和所述柔性组件伸出所述收容槽时，所述支撑部插 入所述通槽。 在其中一个实施例中，所述通槽包括靠近所述柔性屏的第一孔和远离所述柔性屏 5 CN 111583797 A 说　明　书 2/8 页 的第二孔，所述第二孔与所述第一孔连通并在所述支撑单元远离所述柔性屏的一侧形成所 述开口；所述弹性带包括主体部和凸出部，所述主体部的边缘与所述凸出部的边缘连接，卷 绕于所述第二转轴的所述弹性带中的所述主体部和所述凸出部沿所述第二转轴的延伸方 向排布，经扭转形成的所述支撑部中的所述凸出部相对所述主体部靠近所述支撑件；在所 述支撑部和所述柔性组件伸出所述收容槽时，位于所述支撑部的所述凸出部能够匹配所述 第一孔的形状卡设于所述第一孔，位于所述支撑部的所述主体部能够匹配所述第二孔的形 状收容于所述第二孔。 在其中一个实施例中，所述支撑件包括锁合单元，所述锁合单元位于所述多个支 撑单元远离所述第一转轴的一端，所述支撑部远离所述第二转轴的端部与所述锁合单元固 定连接。 在其中一个实施例中，所述锁合单元开设有凹槽，所述凹槽与相邻的所述支撑单 元的通槽连通，所述凹槽的槽底开设有卡槽，所述支撑部与所述锁合单元固定连接的部分 设置有卡块，所述支撑部与所述锁合单元固定连接的部分插设于所述凹槽，且所述卡块卡 设于所述卡槽。 在其中一个实施例中，所述支架具有搭接面，所述通道形成于所述支架远离所述 搭接面的一侧，所述壳体具有位于所述收容槽内的承载面；所述柔性组件搭接于所述搭接 面且所述锁合单元承载于所述承载面，所述弹性带远离所述第二转轴的一端经扭转穿设于 所述通道，以使形成的所述支撑部远离所述第二转轴的端部与所述锁合单元固定连接。 在其中一个实施例中，所述电子设备包括设于所述收容槽的滚轮，在所述锁合单 元由所述承载面伸出所述收容槽时，所述滚轮和所述承载面之间的夹紧力能够将所述支撑 件和所述支撑部相互扣合，以使所述支撑部插设于所述通槽。 在其中一个实施例中，所述锁合单元设有限位凸起，当所述支撑部和所述柔性组 件卷回所述收容槽时，所述限位凸起卡设于所述壳体，以限制所述支撑部和所述柔性组件 过度卷回所述收容槽。 在其中一个实施例中，当所述支撑部和所述柔性组件卷回收容槽时，所述锁合单 元的外表面与所述壳体的外表面平齐。 在其中一个实施例中，所述第二转轴与所述第一转轴间隔设置，所述第二转轴相 对所述第一转轴更靠近所述收容槽的槽口。 在其中一个实施例中，所述第二转轴位于所述第一转轴中，所述第一转轴的延伸 方向与所述第二转轴的延伸方向平行。 在其中一个实施例中，所述第一转轴的延伸方向与所述第二转轴的延伸方向平 行，所述弹性带远离所述第二转轴的一端经扭转90°穿设于所述通道并维持扭转后的形态 而形成所述支撑部。 在其中一个实施例中，所述第二收卷机构的数量为两个并与所述通道的数量相 等，两个所述第二收卷机构中形成的两个所述支撑部分别连接于所述支撑件相对的两侧。 在其中一个实施例中，所述电子设备包括显示屏，所述显示屏连接于所述壳体的 外表面。 在其中一个实施例中，所述电子设备包括棘轮机构，所述棘轮机构设置于所述收 容槽内，且所述棘轮机构用于保持所述柔性组件和所述弹性带在进出所述收容槽时的单向 6 CN 111583797 A 说　明　书 3/8 页 固定。 一种折叠屏组合件，用于安装于电子设备的收容槽内，所述收容槽内设有支架，所 述支架具有通道，所述折叠屏组合件包括： 第一收卷机构，包括第一转轴和柔性组件，所述柔性组件包括柔性屏和支撑件，所 述柔性屏贴设于所述支撑件，所述支撑件用于支撑所述柔性屏并具有可卷折性，所述柔性 组件卷绕于所述第一转轴；以及 第二收卷机构，包括第二转轴和弹性带，所述弹性带卷绕于所述第二转轴； 其中，所述弹性带远离所述第二转轴的一端用于经扭转穿设于所述通道并能够维 持扭转后的形态而形成支撑部，以使所述第一转轴能够通过转动带动所述柔性组件伸出所 述收容槽，并使所述第二转轴能够通过转动带动所述支撑部伸出所述收容槽，当所述支撑 部和所述柔性组件伸出所述收容槽时，所述支撑部能够产生对抗所述柔性组件卷折的弹 力，以保持所述柔性屏的展平。 在其中一个实施例中，在所述柔性组件卷绕所述第一转轴的同圈结构中，所述柔 性屏相对所述支撑件更远离所述第一转轴。 在其中一个实施例中，所述支撑件包括沿所述柔性组件的卷绕方向排布的多个支 撑单元，相邻两个支撑单元柔性可卷折连接。 在其中一个实施例中，所述支撑单元被参考面所截图形的形状为梯形，所述参考 面为垂直于所述第一转轴的延伸方向的平面，所述梯形的上底位于所述支撑单元远离所述 柔性屏的一侧。 在其中一个实施例中，所述支撑件在每一支撑单元形成贯穿所述支撑单元的通 槽，所述通槽沿多个所述支撑单元的排布方向延伸，所述通槽在所述支撑单元远离所述柔 性屏的一侧形成开口；当所述弹性带和所述柔性组件伸出时，经扭转形成的所述支撑部能 够插入所述通槽。 在其中一个实施例中，所述通槽包括靠近所述柔性屏的第一孔和远离所述柔性屏 的第二孔，所述第二孔与所述第一孔连通并在所述支撑单元远离所述柔性屏的一侧形成所 述开口；所述弹性带包括主体部和凸出部，所述主体部的边缘与所述凸出部的边缘连接，卷 绕于所述第二转轴的所述弹性带中的所述主体部和所述凸出部沿所述第二转轴的延伸方 向排布，经扭转形成的所述支撑部中的所述凸出部能够匹配所述第一孔的形状卡设于所述 第一孔，经扭转形成的所述支撑部中的所述主体部能够匹配所述第二孔的形状收容于所述 第二孔。 在其中一个实施例中，所述支撑件包括锁合单元，所述锁合单元位于所述多个支 撑单元远离所述第一转轴的一端，所述弹性带远离所述第二转轴的一端与所述锁合单元固 定连接；所述弹性带与所述锁合单元固定连接的部分中的所述凸出部相比所述主体部更靠 近所述柔性屏。 在其中一个实施例中，所述锁合单元开设有凹槽，所述凹槽与相邻的所述支撑单 元的通槽连通，所述凹槽的槽底开设有卡槽，所述弹性带与所述锁合单元连接的部分设置 有卡块，所述弹性带与所述锁合单元连接的部分插设于所述凹槽，且所述卡块卡设于所述 卡槽。 在其中一个实施例中，所述第二转轴位于所述第一转轴中，所述第一转轴的延伸 7 CN 111583797 A 说　明　书 4/8 页 方向与所述第二转轴的延伸方向平行。 在其中一个实施例中，所述第二收卷机构的数量为两个并位于所述第一收卷机构 相对的两侧。 本申请提供的折叠屏组合件和电子设备具有如下有益效果：由于弹性带远离第二 转轴的一端经扭转穿设于通道并维持扭转后的形态而形成支撑部，并且当柔性组件和支撑 部伸出收容槽时，支撑部能够产生对抗柔性组件卷折的弹力，故柔性屏在支撑部的支撑作 用下能够保持展平的状态，避免柔性组件伸出收容槽后出现弯折的现象。另外，由于柔性屏 与支撑件连接，柔性屏展开的部分能够通过支撑件而具有平直、稳固的结构支持，而且支撑 件还具有卷折性，从而具有卷折性能的支撑件还能够保证柔性组件的卷曲性能，在不需要 使用柔性屏时，可以将柔性组件收卷于第一转轴而缩回收容槽内，以达到隐藏的目的。 附图说明 为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 申请的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为本申请一实施例电子设备的结构示意图； 图2为图1中A处的放大结构示意图； 图3为图2中支架的结构示意图； 图4为图1中的柔性组件和弹性带伸出收容槽后的结构示意图； 图5为图4中弹性带的结构示意图； 图6为图4中支撑单元的结构示意图； 图7为图6中B处的放大结构示意图； 图8为图2中锁合单元的结构示意图； 图9为沿图8中剖面线Ⅱ-Ⅱ的剖面结构示意图； 图10为图2中第一转轴与第二转轴连接的结构示意图； 图11为一实施例柔性组件和弹性带伸出收容槽后的结构示意图。
