技术摘要：
本发明公开了一种电动机保护器的专用外壳，包括保护外盖、透风口、条形散热槽、连接口、预制窗、底箱、抓槽和顶面板，底箱上预制设有预制窗，安装保护机构紧固安装于底箱上，本发明通过优化设置了安装保护机构，外部的保护外盖进行初步保护，在内部优化设置顶面板进行  全部
背景技术：
电动机保护器是发电、供电、用电系统的重要器件,它是跨行业、量大面广、节能效 果显著的节能机电产品，几乎渗透到所有用电领域，它是工业、农业和国防建设及人民生活 正常生产和安全工作的重要保证，在国民经济和节能事业中有着不可替代的重要地位和作 用,电动机保护器的作用是给电机全面的保护控制，电动机保护器的专用外壳是用于放置 电动机保护器的壳体。 当进行使用时，由于专用外壳体主要的使用目的是对电动机保护器的完整性进行 保护，因此对外壳结构体的保护性提出要求，现有外壳结构保护性单一，在外壳破损后随即 对电动机保护器产生破坏，难以高效配合进行多重保护，同时增强内部的缓冲效果，使用效 果一般，且外盖连接搭接效果一般。
技术实现要素：

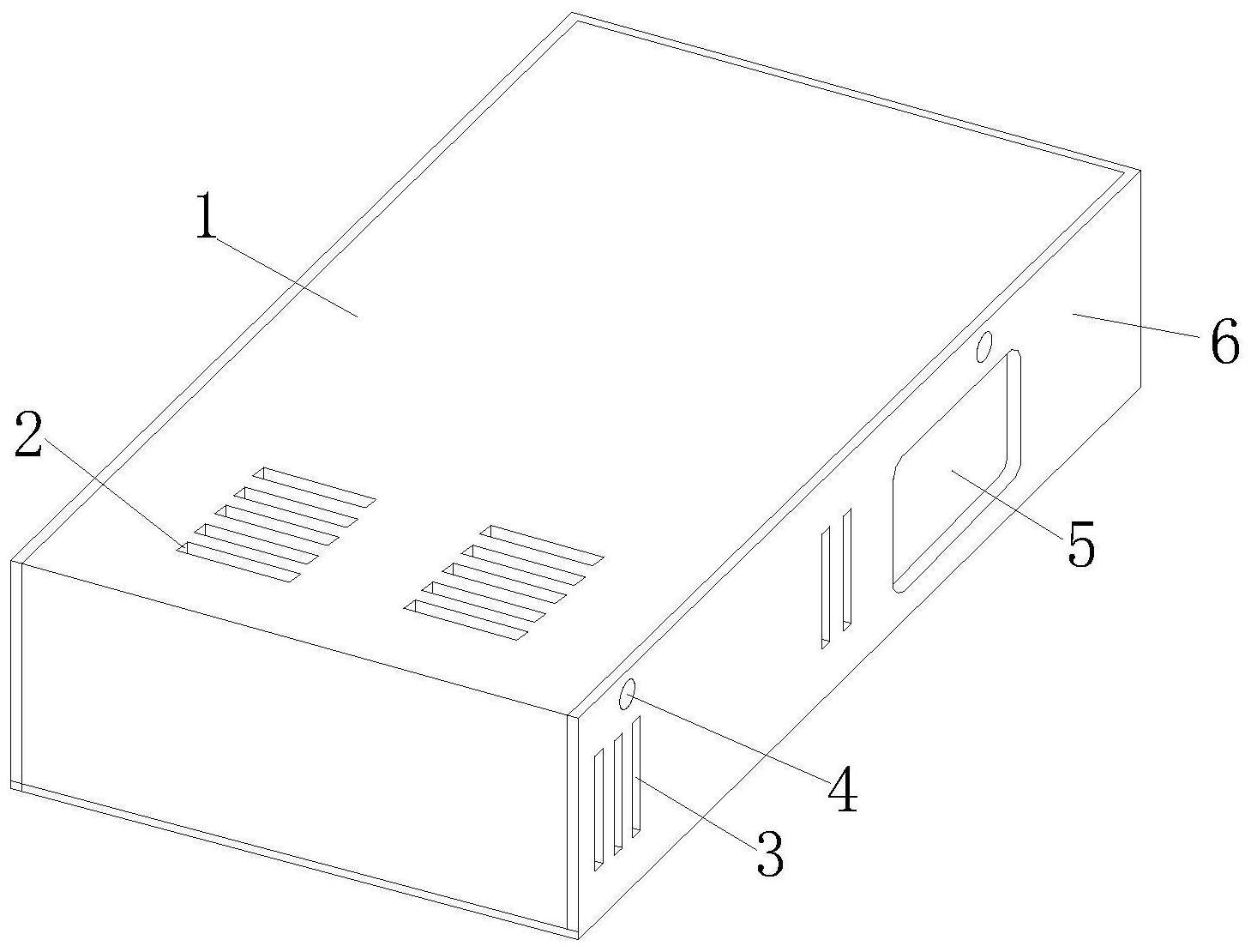

因此，为了解决上述不足，本发明在此提供一种电动机保护器的专用外壳。 本发明是这样实现的，构造一种电动机保护器的专用外壳，该装置包括底箱和安 装保护机构，所述底箱上预制设有预制窗，所述安装保护机构紧固安装于底箱上，所述安装 保护机构包括侧块、壳体、搭接块、嵌盖口、转动座、缓冲盒、穿插口、盖板和对侧口，所述侧 块嵌入安装于缓冲盒上，所述壳体上预制设有嵌盖口，所述搭接块卡固安装于缓冲盒侧端， 所述搭接块与转动座内表面间隙配合，所述嵌盖口上嵌入安装有顶面板，所述缓冲盒顶端 嵌入安装有盖板，所述盖板上预制设有穿插口，所述对侧口与穿插口镜像安装设置。 优选的，所述底箱上贯穿设有连接口，所述连接口侧端设有条形散热槽，所述底箱 上嵌入安装有保护外盖，所述保护外盖上预制设有透风口，所述安装保护机构上嵌套有顶 面板，所述顶面板上预制设有抓槽。 优选的，所述保护外盖包括长侧板、紧固板、圆口、外盖主体和短侧板，所述长侧板 与外盖主体为一体化结构，所述紧固板上贯穿设有圆口，所述外盖主体与短侧板为一体化 结构，所述短侧板上设有透风口。 优选的，所述盖板包括柱形体、柱形口、盖板主体和方形嵌板，所述柱形体嵌入安 装于柱形口上，所述盖板主体上嵌套有方形嵌板，所述方形嵌板设于保护外盖下方。 优选的，所述缓冲盒包括塞板、大弹簧、支撑板、L架、钢槽和小弹簧，所述塞板底端 装设有大弹簧，所述支撑板上固定安装有L架，所述L架上滑动安装有钢槽，所述钢槽中心竖 直安装有小弹簧，所述小弹簧位于底箱内侧。 优选的，所述大弹簧与小弹簧平行安装设置，所述小弹簧的半径小于大弹簧的半 径。 优选的，所述转动座两侧通过螺丝锁固安装于壳体内部底面上。 3 CN 111601485 A 说　明　书 2/4 页 优选的，所述抓槽共设有两个，并且轴对称安装设置于顶面板两侧。 优选的，所述塞板的厚度为七毫米，所述塞板顶面与盖板底面相贴合。 优选的，所述穿插口与对侧口开口大小相同，所述侧块的数量大于两个。 优选的，所述小弹簧为弹簧钢制成，弹性势能大。 优选的，所述L架为铝合金制成，质量轻、硬度大。 本发明具有如下优点：本发明通过改进在此提供一种电动机保护器的专用外壳， 与同类型设备相比，具有如下改进： 优点1：本发明所述一种电动机保护器的专用外壳，通过优化设置了安装保护机 构，外部的保护外盖进行初步保护，在内部优化设置顶面板进行进一步保护，缓冲盒内的多 个弹簧配合结构能够高效配合对电动机保护器进行多重保护，使用效果好。 优点2：本发明所述一种电动机保护器的专用外壳，通过优化设置了保护外盖，外 盖主体侧端设置相应的圆口方便螺丝穿插锁固连接，长侧板、短侧板与底箱搭接配合，外盖 连接搭接效果好。 附图说明 图1是本发明结构示意图； 图2是本发明保护外盖结构示意图； 图3是本发明安装保护机构结构示意图； 图4是本发明盖板结构示意图； 图5是本发明缓冲盒结构示意图。 其中：保护外盖-1、透风口-2、条形散热槽-3、连接口-4、预制窗-5、底箱-6、抓槽- 7、顶面板-8、安装保护机构-9、侧块-901、壳体-902、搭接块-903、嵌盖口-904、转动座-905、 缓冲盒-906、穿插口-907、盖板-908、对侧口-909、长侧板-101、紧固板-102、圆口-103、外盖 主体-104、短侧板-105、柱形体-9081、柱形口-9082、盖板主体-9083、方形嵌板-9084、塞板- 9061、大弹簧-9062、支撑板-9063、L架-9064、钢槽-9065、小弹簧-9066。
