技术摘要：

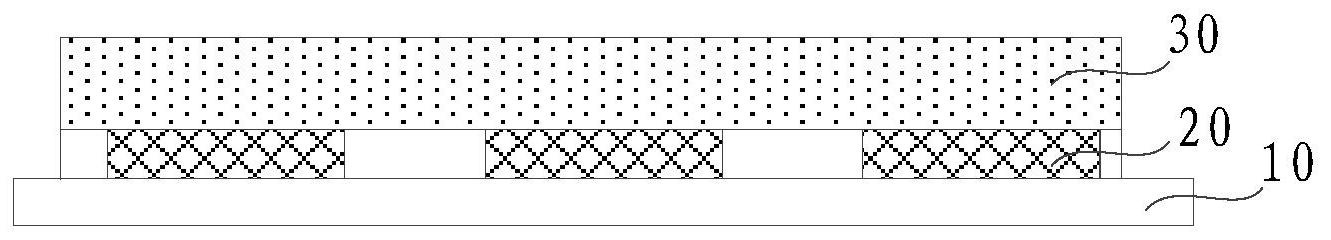

本发明提供了一种显示面板、显示装置及其显示方法，其中，该显示面板包括：衬底基板，多个像素单元，所述多个像素单元位于所述衬底基板上，以及，电致变色结构，所述电致变色结构位于所述多个像素单元背离所述衬底基板的一侧，其中，所述电致变色结构的透过率与所述多  全部
背景技术：
随着科学技术的发展和进步，显示装置的功能越来越多样化。比如，镜面显示装置 同时具体镜子和显示的功能。 目前主要是采用以下两种方式来实现镜面显示，一种是有机发光半导体(Organic  Light-Emitting  Diode，OLED)显示器的金属电极作为反射层来实现镜面显示，比如，阳极 做反射电极，另一种是液晶(Liquid  Crystal  Display，LCD)显示器的上偏振光采用具有反 射效果的金属线偏振光来实现镜面显示。 然而，为了保证镜面显示装置的镜子功能，用于镜子功能的反射层往往具有较强 的反射率，在镜面显示装置处于显示状态时，反射层较强的反射率，将导致镜面显示装置的 显示效果差，对比度较低，最显著的现象就是没有暗态。 如何提高镜面显示装置的对比度，提升显示效果，成为一个亟需解决的技术问题。
技术实现要素：
本发明提供了一种显示面板、显示装置及其显示方法，用于提高镜面显示装置的 对比度，提升显示效果。 第一方面，本发明实施例提供了一种显示面板，包括： 衬底基板， 多个像素单元，所述多个像素单元位于所述衬底基板上，以及， 电致变色结构，所述电致变色结构位于所述多个像素单元背离所述衬底基板的一 侧，其中， 所述电致变色结构的透过率与所述多个像素单元在显示图像时的亮度正相关。 在一种可能的实现方式中，所述电致变色结构包括多个电致变色单元，所述多个 像素单元与所述多个电致变色单元一一对应，各个所述电致变色单元的透过率与对应的所 述像素单元在显示所述图像时的亮度正相关。 在一种可能的实现方式中，所述电致变色单元包括依次背离所述衬底基板设置的 第一电极和第二电极，以及设置在所述第一电极和所述第二电极之间的电致变色膜。 在一种可能的实现方式中，所述电致变色膜包括依次背离所述衬底基板设置的离 子层、电致变色层和电解质层。 在一种可能的实现方式中，所述多个像素单元为液晶显示结构，所述显示面板还 包括金属线偏振片，所述金属线偏振片位于所述液晶显示结构和所述电致变色结构之间。 在一种可能的实现方式中，所述多个像素单元为OLED器件，所述显示面板还包括 位于所述OLED器件背离所述衬底基板的表面上的封装层，所述电致变色结构位于所述封装 层背离所述衬底基板的一侧。第二方面，本发明实施例提供了一种显示装置，该显示装置包 4 CN 111552133 A 说　明　书 2/9 页 括如上面任一项所述的显示面板，以及处理器；其中，所述处理器用于： 接收一图像； 确定所述多个像素单元在显示所述图像时的亮度； 根据所述亮度，确定对所述电致变色结构所施加的脉冲电压，在所述脉冲电压的 作用下，调整所述电致变色结构的所述透过率。 第三方面，本发明实施例提供了一种如上面所述的显示装置的显示方法，包括： 在所述显示装置处于显示状态时，接收一图像； 确定所述多个像素单元在显示所述图像时的亮度； 根据所述亮度，确定对所述电致变色结构所施加的脉冲电压，在所述脉冲电压的 作用下，调整所述电致变色结构的所述透过率。 在一种可能的实现方式中，所述调整所述电致变色结构的所述透过率，包括： 确定所述显示装置当前所处的场景； 根据所述场景，确定所述多个像素单元在显示所述图像时的灰度转化规则； 根据所述灰度转化规则以及所述亮度，确定所述多个像素单元在显示所述图像时 的灰度； 根据所述灰度，确定对所述电致变色结构所施加的脉冲电压，在所述脉冲电压的 作用下，调整所述电致变色结构的所述透过率。 所述根据所述场景，确定所述多个像素单元在显示所述图像时的灰度转化规则， 包括： 若所述场景为室内环境，则所述灰度转化规则为： 0.299R 0.587G 0.114B＝GRAY(Y)，其中，R表征所述多个像素单元包括的红色亚 像素的亮度，G表征所述多个像素单元包括的绿色亚像素的亮度，B表征所述多个像素单元 包括的蓝色亚像素的亮度，GRAY(Y)表征所述多个像素单元在显示所述图像时的灰度。 在一种可能的实现方式中，所述根据所述场景，确定所述多个像素单元在显示所 述图像时的灰度转化规则，包括： 若所述场景为室外环境，则所述灰度转化规则为： [max(R，G，B) min(R，G，B)]/2＝GRAY(Y)，其中，R表征所述多个像素单元包括的红 色亚像素的亮度，G表征所述多个像素单元包括的绿色亚像素的亮度，B表征所述多个像素 单元包括的蓝色亚像素的亮度，GRAY(Y)表征所述多个像素单元在显示所述图像时的灰度。 在一种可能的实现方式中，所述确定所述显示装置当前所处的场景，包括： 确定针对所述显示装置人为设置的场景；或者， 根据所述显示装置当前所处的环境参数信息，确定所述显示装置当前所处的场 景。 本发明的有益效果如下： 本发明实施例提供了一种显示面板、显示装置及其显示方法，该显示面板包括衬 底基板，多个像素单元，该多个像素单元位于该衬底基板上，以及电致变色结构，该电致变 色结构位于多个像素单元背离该衬底基板的一侧，该电致变色结构的透过率与多个像素单 元在显示图像时的亮度正相关。也就是说，可以根据电致变色结构所对应的多个像素单元 在显示图像的亮度情况，对应调整电致变色结构的透过率，比如，亮度越高，相应地电致变 5 CN 111552133 A 说　明　书 3/9 页 色结构的透过率越高，反之，亮度越低，相应地电致变色结构的透过率越低，从而提高了镜 面显示装置在显示图像时的对比度，进而提升了显示效果。 附图说明 图1为本发明实施例提供的一种显示面板的其中一种结构示意图； 图2为本发明实施例提供的一种显示面板的其中一种结构示意图； 图3为本发明实施例提供的一种显示面板中电致变色单元的其中一种放大结构示 意图； 图4为本发明实施例提供的一种显示面板中第一电极为独立电极的其中一种结构 示意图； 图5为本发明实施例提供的一种显示面板中第二电极为独立电极的其中一种结构 示意图； 图6为本发明实施例提供的一种显示面板中第一电极和第二电极均为独立电极的 其中一种结构示意图； 图7为本发明实施例提供的一种显示面板中电致变色膜的其中一种放大结构示意 图； 图8为本发明实施例提供的一种显示面板的其中一种结构示意图； 图9为本发明实施例提供的一种显示面板的其中一种结构示意图； 图10为本发明实施例提供的一种显示面板的其中一种结构示意图； 图11为本发明实施例提供的一种显示装置的结构示意图； 图12为本发明实施例提供的一种显示装置的显示方法的方法流程图； 图13为本发明实施例提供的一种显示装置的显示方法中步骤S103的方法流程图。 附图标记说明： 10-衬底基板；20-像素单元；30-电致变色结构；300-电致变色单元；301-第一电 极；302-第二电极；303-电致变色膜；3031-离子层；3032-电致变色层；3033-电解质层；40- 金属线偏振片；50-封装层；60-阳极；70-发光层；80-阴极；100-显示面板；200-处理器。
