技术摘要：
本发明公开了新型无机房曳引电梯，包括控制系统、电源转换模块、轿厢、对重框架、牵引绳和曳引机；所述轿厢顶端连接有龙门架，所述对重框架两侧分别设有连接在井道内的对重导轨，对重框架内设有对重块；所述控制系统和曳引机固定连接在对重框架或轿厢上；所述牵引绳两  全部
背景技术：
无机房曳引电梯是指不需要建筑物提供封闭的专门机房用于安装电梯曳引机、控 制系统、限速器等设备的电梯。 目前的无机房曳引电梯的曳引机设置位于井道的上方，控制系统位于井道外，占 用空间大，结构复杂，且电梯长期运行耗电量大，成本高。
技术实现要素：

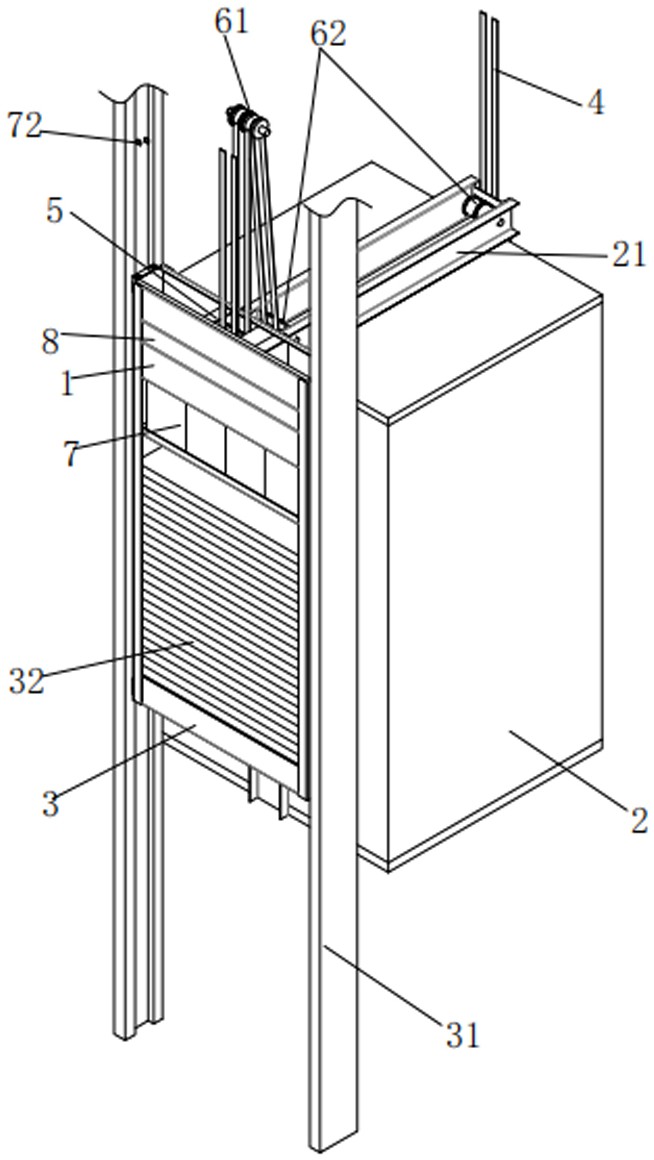

本发明的目的是：提供新型无机房曳引电梯，结构紧凑，减少占用空间，节能环保， 降低成本。 为了实现上述目的，本发明提供如下的技术方案： 新型无机房曳引电梯，包括控制系统、电源转换模块、轿厢、对重框架、牵引绳和曳引 机；所述轿厢上连接有龙门架，所述对重框架两侧分别设有连接在井道内的对重导轨，对重 框架内设有对重块；所述控制系统、电源转换模块和曳引机固定连接在对重框架内且曳引 机位于对重框架的顶端；所述牵引绳两端均固定在井道顶端，牵引绳中间部分依次穿过曳 引机和导向轮组件；所述对重框架内还连接有储电装置。 进一步的，所述对重框架的两侧的上下两端均连接有触点对接开关，触点对接开 关与储电装置线性连接；两个所述对重导轨上设有充电弹片，充电弹片与触点对接开关对 应设置。 进一步的，所述导向轮组件包括上导向轮和两个下导向轮，所述上导向轮固定在 井道顶端，两个所述下导向轮分别固定龙门架的顶部两端。 进一步的，所述上导向轮位于一靠近对重框架的下导向轮和曳引机之间的正上 方，所述牵引绳中间部分依次穿过曳引机、上导向轮和两个所述下导向轮。 进一步的，所述储电装置具体由多个相互独立的储电模块组成。 进一步的，两个所述对重导轨关于所述曳引机对称设置，所述导向轮组件和曳引 机均位于牵引绳所在平面上。 与现有技术相比，本发明的有益效果是： 1、本发明将控制系统、电源转换模块、曳引机和储电装置同时集成在对重框架内，结构 紧凑，减少占用空间，且能替代对重块的重量，节省成本。 2、本发明将曳引机设置在对重框架的顶端，替换了原对重框架上的反绳轮，结构 更加紧凑，节省零部件，降低成本。 3、本发明通过触点对接开关与对重导轨上的充电弹片接触充电，可实现电梯在运 行过程中充电和非充电两种方式，避免充电线始终连接，连线复杂，影响正常运行。 4、曳引机同时充当发电机并发电通过电源转换模块对储电装置充电，节能环保， 3 CN 111547600 A 说　明　书 2/4 页 降低成本，同时不影响正常电网运行。 新型无机房曳引电梯，包括控制系统、电源转换模块、轿厢、对重框架、牵引绳、曳 引机和轿厢导轨；所述轿厢上连接有龙门架，所述对重框架两侧分别设有连接在井道内的 对重导轨，对重框架内设有对重块；所述控制系统、电源转换模块和曳引机固定连接在轿厢 上且曳引机具体位于龙门架的上方；所述牵引绳两端均固定在井道顶端，牵引绳中间部分 穿过曳引机和导向轮组件；所述对重框架内还连接有储电装置。 进一步的，所述导向轮组件包括上导向轮、两个下导向轮、两个中导向轮和反绳 轮；所述反绳轮固定在对重框架的顶端，所述上导向轮固定在井道顶端；两个所述下导向轮 和两个中导向轮均固定在龙门架的顶端，两个所述下导向轮位于龙门架顶端的两个夹角 处，两个中导向轮位于曳引机的两侧；所述牵引绳依次穿过一下导向轮、一中导向轮、曳引 机、另一中导向轮、另一下导向轮、上导向轮和反绳轮。 进一步的，所述轿厢导轨上设有充电弹片；所述轿厢两侧连接有触点对接开关，触 点对接开关与储电装置线性连接且触点对接开关与充电弹片对应设置。 进一步的，所述曳引机的曳引包角大于等于180°。 进一步的，所述储电装置具体由多个相互独立的储电模块组成。 进一步的，两个所述对重导轨关于所述曳引机对称设置，所述导向轮组件和曳引 机均位于牵引绳所在平面上。 与现有技术相比，本发明的有益效果是： 1、本发明将控制系统、曳引机和储电装置同时集成在轿厢顶端，结构紧凑，减少占用空 间。 2、本发明将中导向轮设置在曳引机下方的两侧，可实现曳引机的曳引包角大于等 于180°，提高曳引力。 3、本发明通过轿厢上的触点对接开关与轿厢导轨上的充电弹片接触充电，可实现 电梯在运行过程中充电和非充电两种方式，避免充电线始终连接，连线复杂，影响正常运 行。 4、曳引机同时充当发电机并发电通过电源转换模块对储电装置充电，节能环保， 降低成本，同时不影响正常电网运行。 附图说明 图1为本发明新型无机房曳引电梯实施例一的结构视图； 图2为本发明新型无机房曳引电梯实施例一的部分结构视图； 图3为本发明新型无机房曳引电梯实施例二的结构视图； 图中：1、电源转换模块；2、轿厢；21、龙门架；3、对重框架；31、对重导轨；32、对重块；33、 第一齿轮；34、滚轮；4、牵引绳；5、曳引机；61、上导向轮；62、下导向轮；63、中导向轮；64、反 绳轮；7、储电装置；71、触点对接开关；72、充电弹片。
