技术摘要：

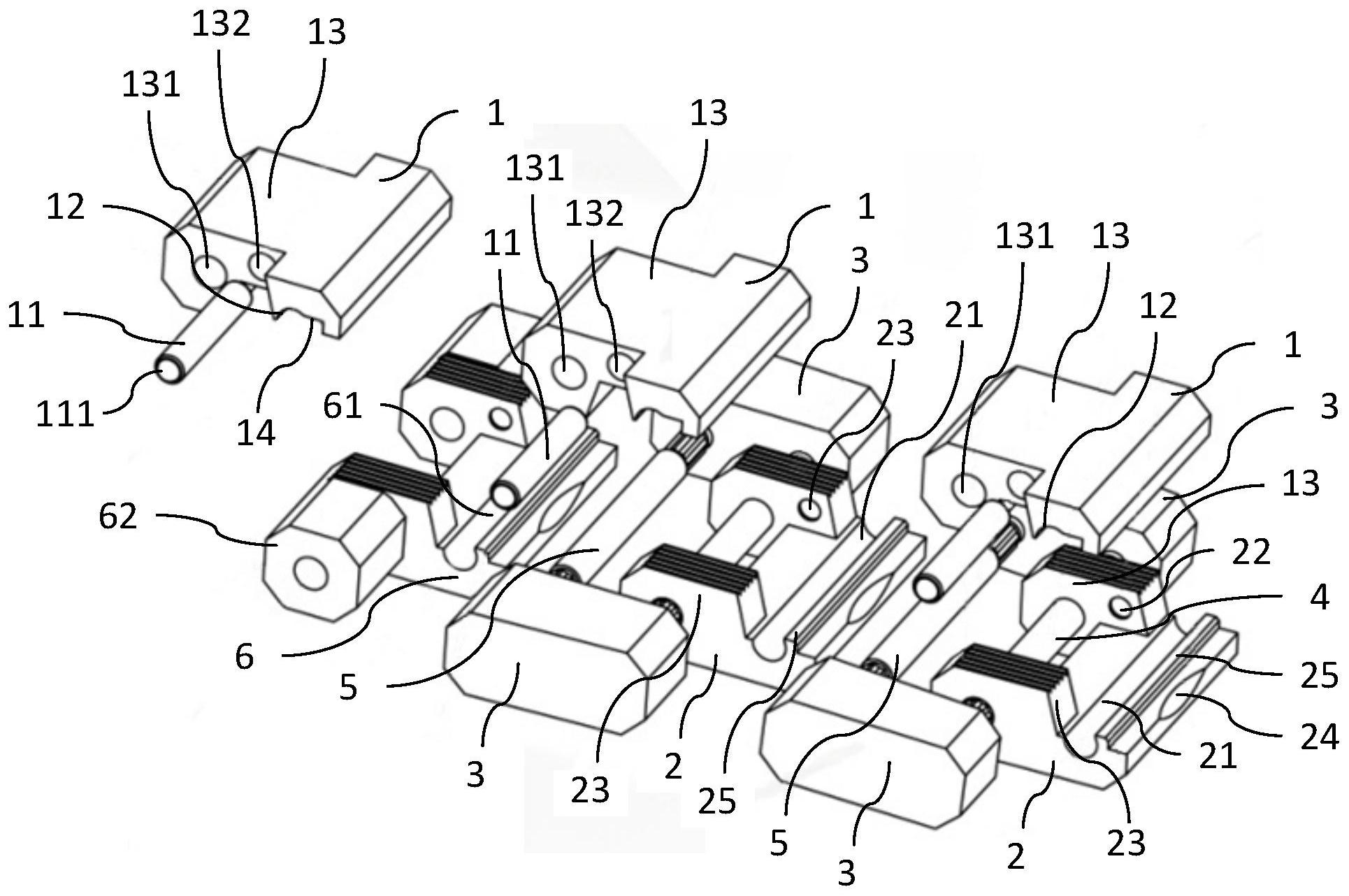

本发明提供了一种快拆表带及手表，所述手表包括多个带珠组件；每一所述带珠组件包括带面珠、带底珠及两个旁珠，所述带面珠通过第一栓轴分别与所述带底珠和两个旁珠枢接，两个所述旁珠之间连接有第二栓轴，且所述带底珠的前端设有第一C型卡槽；所述带面珠装设有弹簧波钉  全部
背景技术：
手表，也称为腕表，是指戴在手腕上、用以计时及显示时间的仪器。手表通常利用 皮革、橡胶、尼龙布、不锈钢等材料，制成表带，将显示时间的表盘束在手腕上。 在金属表带中，传统结构的表带一般通过销钉来连接带珠，且带珠与带珠之间的 间距固定不变。然而，由于新购买的手表的表带长度一般较长，且人体手腕的大小存在差 异，因此通常情况下需要通过拆装带珠调整手表的表带长度，以适配佩戴者的手腕大小。为 便于手表的表带长度的调整，现有表带的连接方式多采用快拆结构设计。 但是，现有的快拆表带的结构还不够简单化，拆装较不方便，操作效率较低，且拆 卸时容易卡死而需要暴力拆除，拆装的顺畅性较差。
技术实现要素：
本发明实施例针对上述现有快拆表带的结构不够简单化、拆装不方便且操作效率 较低、容易卡死以及拆装的顺畅性较差的问题，提供一种新的快拆表带及手表。 本发明实施例解决上述技术问题的技术方案是，提供一种快拆表带，包括多个依 次连接的带珠组件，每一所述带珠组件包括带面珠、带底珠以及两个分别枢接固定在所述 带底珠的两侧的旁珠，其中：所述带面珠通过第一栓轴分别与所述带底珠、两个所述旁珠枢 接，两个所述旁珠之间还连接有第二栓轴，且所述带底珠朝向所述带面珠的表面设有与所 述第二栓轴相适配的第一C型卡槽；所述带面珠装设有弹簧波钉，所述带底珠设有与所述弹 簧波钉的弹簧头相适配的第一卡槽结构，且在相邻带珠组件的第二栓轴装配在所述第一C 型卡槽时，所述带面珠通过将所述弹簧波钉卡接到所述带底珠的第一卡槽结构，使远离所 述第一栓轴的一端将所述相邻带珠组件的第二栓轴压紧固定在所述第一C型卡槽内。 优选地，所述第一栓轴沿所述带底珠的宽度方向设置，所述第一栓轴和第二栓轴 的两端分别固定连接在两个所述旁珠的相对的侧面，且所述第一栓轴与所述第二栓轴平 行，并分别沿所述带底珠的宽度方向设置。 优选地，所述带底珠的尾端具有朝向所述带面珠突起的两个凸边，且两个所述凸 边分别设有沿垂直于所述带底珠的长度方向并同轴设置的第一通孔；所述带底珠通过所述 第一栓轴分别穿过两个所述凸边的第一通孔的方式与两个所述旁珠枢接固定； 两个所述凸边分别沿所述带底珠的长度方向设置，且两个所述凸边的外侧面分别 与两个所述旁珠相对的侧面相贴近。 优选地，所述第一C型卡槽位于所述带底珠的首端，且所述第一C型卡槽沿所述带 底珠的宽度方向设置，并贯穿所述带底珠的宽度方向上的两侧； 所述带面珠朝向所述带底珠的表面设有沿所述带面珠的宽度方向设置、并贯穿的 第二C型卡槽，且在所述带面珠贴合到所述带底珠时，所述第一C型卡槽的开口与所述第二C 4 CN 111588147 A 说　明　书 2/6 页 型卡槽的开口重合，并共同围合形成与所述第二栓轴的外形及尺寸相适配的条形限位腔 位。 优选地，所述带面珠的宽度与所述带底珠的宽度相同；所述带面珠的尾端具有突 起的枢接部，且所述枢接部的宽度小于所述带底珠的两个凸边之间的距离； 所述枢接部设有沿宽度方向贯穿的第二通孔，且所述带面珠通过所述第一栓轴穿 过所述第二通孔的方式与所述带底珠枢接固定。 优选地，所述枢接部设有装配孔位，所述装配孔位位于所述第二通孔与所述第二C 型卡槽之间，并贯穿所述枢接部的宽度方向上的两侧，且所述弹簧波钉装设在所述装配孔 位内；所述弹簧波钉包括设于两端的两个弹簧头，两个所述弹簧头分别突出于所述枢接部 的宽度方向上的两个侧面，且所述弹簧波钉的两个弹簧头之间的距离大于两个所述凸边的 相对的侧面之间的距离； 所述第一卡槽结构包括分别设于两个所述凸边的相对的侧面上的凹槽，且两个所 述凹槽之间距离小于或等于所述弹簧波钉的两个弹簧头之间的距离；所述弹簧波钉的两个 弹簧头分别在两个所述凸边的挤压下收缩，以卡接或脱离两个所述凸边的凹槽。 优选地，所述带底珠朝向所述带面珠的表面的首端外缘设有指甲避让位，且在所 述带面珠贴合到所述带底珠时，所述带面珠朝向所述带底珠的表面的端部外缘的至少一部 分露出于所述指甲避让位。 优选地，所述带底珠的第一C型卡槽的开口与所述带底珠的首端外缘之间设有沿 所述第一C型卡槽的开口朝向突起的凸台，且所述凸台与所述带底珠的首端外缘形成第一 台阶结构；所述带面珠的第二C型卡槽的开口与所述带面珠的端部外缘之间设有沿所述第 二C型卡槽的开口朝向的反方向内嵌的凹位，且所述凹位与所述带面珠的端部外缘形成第 二台阶结构； 在所述带面珠贴合到所述带底珠时，所述带底珠的凸台插入并卡接在所述凹位 处，以遮盖封闭所述条形限位腔位。 优选地，所述快拆表带还包括尾珠组件，所述尾珠组件包括尾低珠、以及通过第三 栓轴枢接固定在所述尾低珠上的带面珠，所述带面珠通过绕所述第三栓轴旋转贴合或脱离 所述尾低珠；所述尾低珠朝向所述带面珠的表面设有第三C型卡槽，且所述第三C型卡槽与 所述带珠组件的第二栓轴相适配；所述尾低珠还设有与所述带面珠的弹簧波钉相适配的第 二卡槽结构，且在所述带珠组件的第二栓轴装配在所述第三C型卡槽时，所述带面珠通过将 所述弹簧波钉卡接到所述尾低珠的第二卡槽结构，使远离所述第三栓轴的一端将所述带珠 组件的第二栓轴压紧固定在所述第三C型卡槽内。 本发明实施例还提供一种手表，包括表带和表扣，且所述表带采用如上任一项所 述的快拆表带。 本发明实施例的快拆表带及手表具有以下有益效果：通过将带面珠和带底珠枢接 在一起，并由带面珠以卡接的方式压接到带底珠上，以将相邻带珠组件的第二栓轴压紧在 带底珠上，实现相邻的两个带珠组件之间的装配连接，这样不仅达成了快拆功能，即无需借 助工具就可以完成拆装操作，同时还能够有效简化带珠组件的结构，使得拆装更加方便快 捷，可提高操作效率；并且，由于带面珠通过弹簧波钉卡接到带底珠上，因此可以使得带面 珠与带底珠之间的卡接更加顺畅稳定，操作的可控制性更高，可以有效避免出现卡死问题。 5 CN 111588147 A 说　明　书 3/6 页 附图说明 图1是本发明实施例提供的快拆表带的结构示意图； 图2是本发明实施例提供的快拆表带分解的结构示意图； 图3是本发明实施例提供的快拆表带拆除带珠组件的操作流程示意图，其中，图 (a)为待拆解的快拆表带的结构示意图；图(b)为打开带面珠的动作示意图；图(c)为带珠组 件脱离的示意图；图(d)相邻带珠组件脱离的示意图。
