技术摘要：
本发明涉及一种佩戴舒适、密封性好的医用防护密封口罩，包括口罩体A，封边胶带B，耳带C。口罩体A由外到内依次为1‑抗菌、防渗透层，2‑阻隔过滤层，3‑接触保护层；封边胶带B由内到外依次为4‑无纺布层，5‑医用压敏胶层，6‑离型层。封边胶带B以及耳带C通过超声复合的  全部
背景技术：
近年来，由于环境污染的加剧，雾霾天气频发，人群为了健康出行往往都需要戴上 防尘口罩，来减少粉尘颗粒的吸入，从而减少雾霾对呼吸道系统的影响；而且在某些特殊时 期，如严重流感、新型病毒、传染病等发生时期，医生治疗患者的过程中以及百姓安全出行 等都需要佩戴防护口罩，减少细菌、病毒等通过呼吸道系统进入身体，从而防止细菌病毒感 染。例如新型冠状病毒感染肺炎的潜伏期是1-25天，潜伏期内具有高度人传人的传染性。因 此，除了研制快速高效的检测技术和治疗药物之外，合理使用有效的防护器械如口罩、防护 服、防护面具和其他阻断材料等也是阻断病毒进一步扩散的必要手段。然而，目前市面上现 有的平面医用、防尘口罩由于其阻隔过滤级别低，结构简单，普遍存在与人体皮肤贴合效果 差，导致口罩边缘与脸部皮肤存在很多间隙，没能有效阻隔过滤粉尘颗粒、细菌以及病毒， 一些以气凝胶形态存在的病毒通过这些间隙进入人体呼吸系统，增加人群被感染的风险， 严重威胁佩戴者特别是医生、护士、病人和周边特殊人群的生命安全。 目前市面上有部分密封口罩使用硅胶作为密封材料，然而硅胶密封材料存在着厚 度大，克重高等问题，人们佩戴后有严重的异物感以及长时间佩戴后容易产生疲劳等问题， 而且产品制造成本高且多为进口材料，不适合大面积推广。同时市售的KN90，KN95口罩虽然 能达到90%以上的过滤级别，但生产工艺复杂，生产成本高且佩戴不舒适。 基于以上问题，为了提高市面上平面医用、防尘口罩的密封性，本发明专利设计了 一种佩戴舒适、密封性好的医用防护密封口罩。该口罩在人们佩戴后可以通过封边胶带使 口罩四周与人脸皮肤完美贴合，显著减少口罩边缘与人脸之间的间隙，从而提高口罩气密 性。同时，该口罩所使用的封边胶带可代替传统口罩中的金属条或者鼻夹，使用轻便舒适， 且不含任何挥发性溶剂（VOC），口罩贴合皮肤后，亲肤不刺激，不易引起过敏，粘贴持粘时间 长，不会轻易脱落，移除时剥离力适中，不损伤皮肤，且不留残胶，从而解决了市面上普通的 水性压敏胶因为粘合力小粘贴时间短，又或者因为粘合力过大导致移除时损伤皮肤等问 题。而且，该口罩可通过采用达到KN95、KN90标准的熔喷布、静电载滤棉等作为阻隔过滤层， 从而实现在原有普通口罩生产线上就能生产达到KN95、KN90等级别的阻隔过滤效果以及密 封性的口罩，且更加轻便舒适。该口罩结构设计合理，生产方便，具有轻便、佩戴舒适、密封 性好、适用范围广和成本低等特点。
技术实现要素：

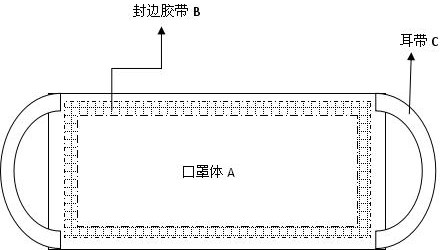

为克服现有技术存在的问题，本发明提供了一种密封性能好，使用舒适度高且结 构设计合理的一种佩戴舒适、密封性好的医用防护密封口罩。 为实现上述目的，本发明专利所采取的技术方案是提供一种佩戴舒适、密封性好 4 CN 111567952 A 说　明　书 2/6 页 的医用防护密封口罩的制备方法，一种佩戴舒适、密封性好的医用防护密封口罩，包括口罩 体A，封边胶带B，耳带C。口罩体A由外到内依次为1-抗菌、防渗透层，2-阻隔过滤层，3-接触 保护层；在口罩体A的3-接触保护层表面四周边缘上设有宽度为1-3cm的封边胶带B，封边胶 带B由内到外依次为4-无纺布层，5-医用压敏胶层，6-离型层。封边胶带B以及耳带C通过超 声复合的方式粘结在口罩体A上，形成一种佩戴舒适、密封性好的医用防护密封口罩。 优选地，所述的1-抗菌、防渗透层为SMS无纺布、康纶抗菌无纺布或双疏水医用无 纺布中的一种； 优选地，所述的2-阻隔过滤层为熔喷布或静电载滤棉中的一种，厚度100-600微米； 优选地，所述的4-无纺布层，为SMS无纺布、医用无纺布的一种，克重为15-80g/m2； 优选地，所述的5-医用压敏胶层为可清洗，可重复使用的水性可移医用压敏胶，不含有 任何挥发性有机溶剂（VOC），克重为10-30g/m2； 优选地，所述的5-医用压敏胶层按重量计组分为： A组分：0~100份； B组分：100~0份； 星型高分子聚合物：0.5~1份 pH调节剂：1~2份 制备步骤为：1、取0~100份A组分到搅拌罐中，在200-300r/min的转速下缓慢加入pH调 节剂0.5-1份，调节pH至弱碱性；2、取100~0份B组分到搅拌罐中，在200-300r/min的转速下 缓慢加入pH调节剂0.5-1份，调节pH至弱碱性；3将已调节好pH的A组分以及B组分混合，在 300-500r/min的转速下缓慢加入星型高分子聚合物，搅拌20-30min后，静置消泡，待用。 优选地，所述的5-医用压敏胶层中A组分为珊瑚型水性医用压敏胶，不含有任何挥 发性有机溶剂（VOC）； 优选地，所述的5-医用压敏胶层中B组分为水性丙烯酸医用压敏胶、溶剂型丙烯酸医用 压敏胶、硅凝胶、改性硅医用胶中的一种； 优选地，所述的5-医用压敏胶层中pH调节剂为氨水，有效浓度5%-15%； 优选地，所述的5-医用压敏胶层中星型高分子聚合物为一种多长支链的星型嵌段共聚 物，结构式如下： 其中n1=4~5,n2=3~39，R选自C1~C12直连烷基，C1~C12支链烷基，取代或未取代的C6~ C10芳基，卤素取代C1~C10烷基，COO-、SO3H-、H2PO4-、OH-、NH2、SO3-取代烷基。 优选地，所述的6-离型层为离型纸、离型膜、格拉辛纸中的一种，克重60-200  g/ 5 CN 111567952 A 说　明　书 3/6 页 m2； 优选地，所述的一种佩戴舒适、密封性好的医用防护密封口罩，其制备方法按以下步骤 进行： （1）制备密封胶带B：在4-无纺布层用线棒涂布一层医用压敏胶形成5-医用压敏胶层， 烘干后与6-离型层带硅面复合，形成密封胶带B （2）制备口罩体A：由下而上依次将1-抗菌、防渗透层，2-阻隔过滤层，3-接触保护层，通 过超声波复合方式粘接，形成口罩体A （3）将密封胶带B，耳带C分别通过超声波复合的方式粘接在口罩体A的内、外侧，形成一 种佩戴舒适、密封性好的医用防护密封口罩。 与现有技术相比，本发明提供的一种佩戴舒适、密封性好的医用防护密封口罩可 通过封边胶带使口罩与人脸皮肤完美贴合，显著减少口罩边缘与人脸之间的间隙，从而提 高口罩气密性；同时该口罩可通过采用达到KN95、KN90标准的熔喷布、静电载滤棉等作为阻 隔过滤层，从而实现在原有普通口罩生产线上就能生产达到KN95、KN90等级别的阻隔过滤 效果以及密封性的口罩，且更加轻便舒适。该口罩所使用的封边胶带可代替传统口罩中的 金属条或者鼻夹，使用轻便舒适，且不含任何挥发性溶剂（VOC），口罩贴合皮肤后，亲肤不刺 激，不易引起过敏，粘贴持粘时间长，不会轻易脱落，移除时剥离力适中，不损伤皮肤，且不 留残胶，从而解决了市面上普通的水性压敏胶因为粘合力小粘贴时间短，又或者因为粘合 力过大导致移除时损伤皮肤等问题。该口罩结构设计合理，生产方便，具有轻便、佩戴舒适、 密封性好、适用范围广和成本低等特点。 附图说明： 图1是本发明一种佩戴舒适、密封性好的医用防护密封口罩，口罩体A的结构图； 图2是本发明一种佩戴舒适、密封性好的医用防护密封口罩，封边胶带B的结构图； 图3本发明一种佩戴舒适、密封性好的医用防护密封口罩的剖面图； 图4本发明一种佩戴舒适、密封性好的医用防护密封口罩的正面图。
