技术摘要：
本发明公开了一种捏合省力的防错位电凝镊。包括：前镊片、与前镊片的一端活动连接的镊柄、镊片、尾部连接头，镊片与镊柄均与尾部连接头固接，前镊片通过贯通前镊片与镊片的转轴与镊片活动连接，用以使前镊片能够以转轴为基点相对镊片转动。本发明具有省力结构，相比于  全部
背景技术：
电外科手术中使用的普通双极电凝镊的结构大多是采用两个镊片固定于尾部接 头的结构，其结构简单，但存在两个缺陷，一是长时间手术操作的捏合后，医生很容易产品 疲劳感，因为其捏合力的力矩比镊尖前端的夹持力力矩短，因此需要更大的力保证夹持效 果；二是这种两个镊片的结构稳定性较差，很容易产生镊尖错位，虽然目前市面上已出现具 有定位柱的电凝镊，但其定位柱位置大多偏后端，并不能完全保证前端镊尖的吻合性，特别 是镊身前端受到外力干扰时，仍然会容易出现错位的现象。
技术实现要素：

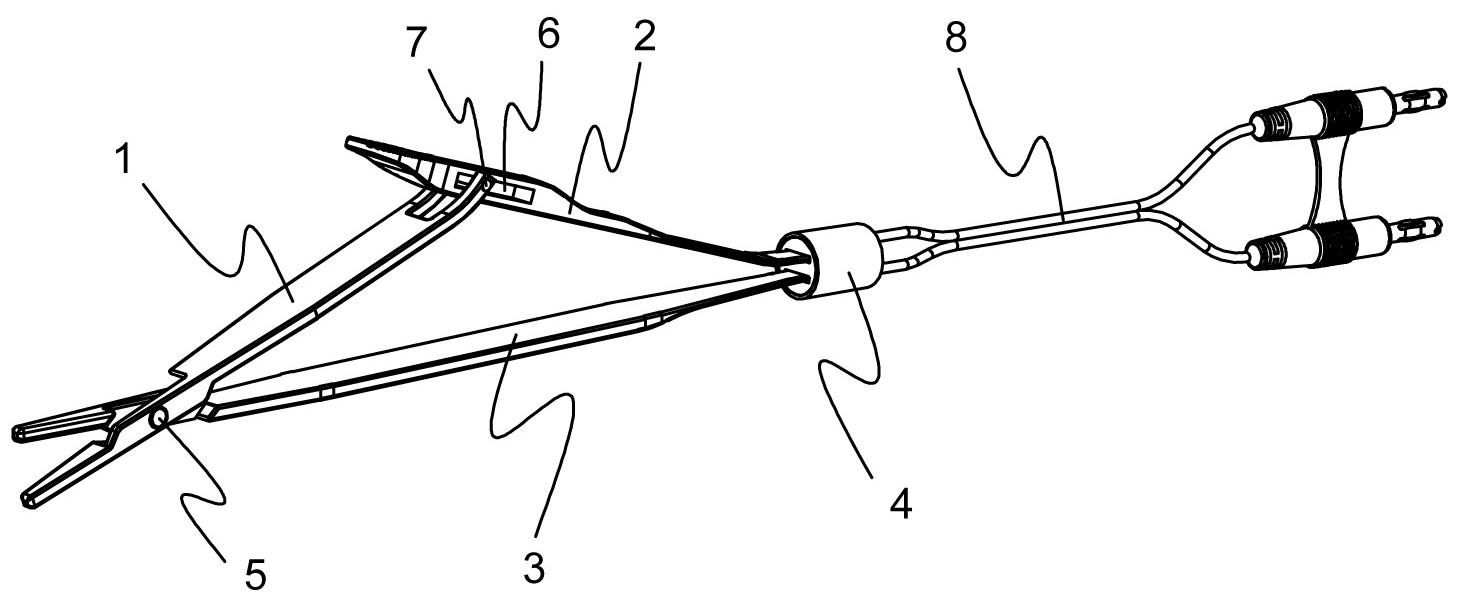

本发明目的是提供一种捏合省力的防错位电凝镊，能够电凝镊整体的捏合效果和 稳定性。 本发明解决其技术问题采用的技术方案是，提出一种捏合省力的防错位电凝镊， 包括：前镊片、与前镊片的一端活动连接的镊柄、镊片、尾部连接头，镊片与镊柄均与尾部连 接头固接，前镊片通过贯通前镊片与镊片的转轴与镊片活动连接，用以使前镊片能够以转 轴为基点相对镊片转动。 进一步的，尾部连接头没有固接镊片与镊柄的一端固接有连接部。 进一步的，镊柄中设有活动通道，前镊片远离转轴的一端两侧均延伸设置有连接 杆，两个连接杆远离转轴的一端通过连接轴连接，且前镊片、连接杆、连接轴围合有一活动 空间，连接轴贯通活动通道且连接轴能够在活动通道内往复运动。 进一步的，镊柄上设有防滑纹。 进一步的，转轴包括轴身、固接在轴身两端的固定头。 进一步的，前镊片与镊片之间还设置有绝缘板且绝缘板被转轴贯通。 进一步的，前镊片、镊片、绝缘板上均设置有用以使转轴贯通的大小相同的通孔。 进一步的，镊柄与镊片在靠近尾部连接头的一端均设置有卡接件。 进一步的，卡接件远离尾部连接头的一端宽度小于镊片的宽度，卡接件靠近尾部 连接头的一端宽度等于镊片的宽度。 本发明的有益效果为：1.  具有省力结构，相比于市面上的普通型电凝镊，其捏合 力的力矩更长，因此更省力，在对组织施加同样的夹持力时，其所需要的捏合力更小，有助 于缓解医生手术中的疲劳感。2.  通过前镊片与镊柄的设置，使装置结构符合人体工学设 计，更适于捏合操作。3.前镊片与镊片的活动连接使得其相比于市面上的普通型电凝镊，其 稳定性更好，即使捏合时的捏合力偏离了镊身的方向，前端镊尖也不会发生错位，这样就可 以保证手术操作的精准性。 3 CN 111568536 A 说　明　书 2/4 页 附图说明 并入到说明书中并且构成说明书的一部分的附图示出了本发明的实施例，并且与 描述一起用于解释本发明的原理。在这些附图中，类似的附图标记用于表示类似的要素。下 面描述中的附图是本发明的一些实施例，而不是全部实施例。对于本领域普通技术人员来 讲，在不付出创造性劳动的前提下，可以根据这些附图获得其他的附图。 图1为本发明实施例的一种捏合省力的防错位电凝镊的结构示意图； 图2为本发明实施例的一种捏合省力的防错位电凝镊的另一角度下的结构示意图； 图3为本发明实施例的一种捏合省力的防错位电凝镊的组装示意图； 图4为本发明实施例的一种捏合省力的防错位电凝镊的受力示意图； 图5为本发明实施例的普通电凝镊的受力示意图； 图中：1-前镊片、2-镊柄、3-镊片、4-尾部连接头、5-转轴、6-活动通道、7-连接轴、8-连 接部、9-防滑纹、10-卡接件、11-绝缘板、12-固定头、13-轴身、14-通孔。
