技术摘要：
本申请涉及显示装置。该显示装置包括：衬底，包括像素；扫描线，用于向像素供应扫描信号；数据线，用于向像素供应数据信号；第一电力线，用于向像素供应第一驱动电源；第二电力线，用于向像素供应第二驱动电源；以及第三电力线，用于向像素供应接地电压。像素包括：第  全部
背景技术：
发光二极管即使在相对恶劣的环境条件中也展现出相对令人满意的耐用性并且 在寿命和亮度方面具有优异的性能。最近，对于将这种发光二极管应用至各种发光元件的 研究已活跃地开展中。 作为此类研究的一部分，已研究出一种通过使用无机晶体结构(例如，其中生长有 基于氮化物的半导体的结构)来制造小到微米级或纳米级程度的微型发光二极管(例如，微 米级或纳米级发光二极管)的技术。发光二极管可以被制造为具有足够小的尺寸以构成显 示面板等的像素。在衬底上分开地(或独立地)生长发光二极管之后，将生长的发光二极管 与衬底分离以用于制造显示面板等。
技术实现要素：

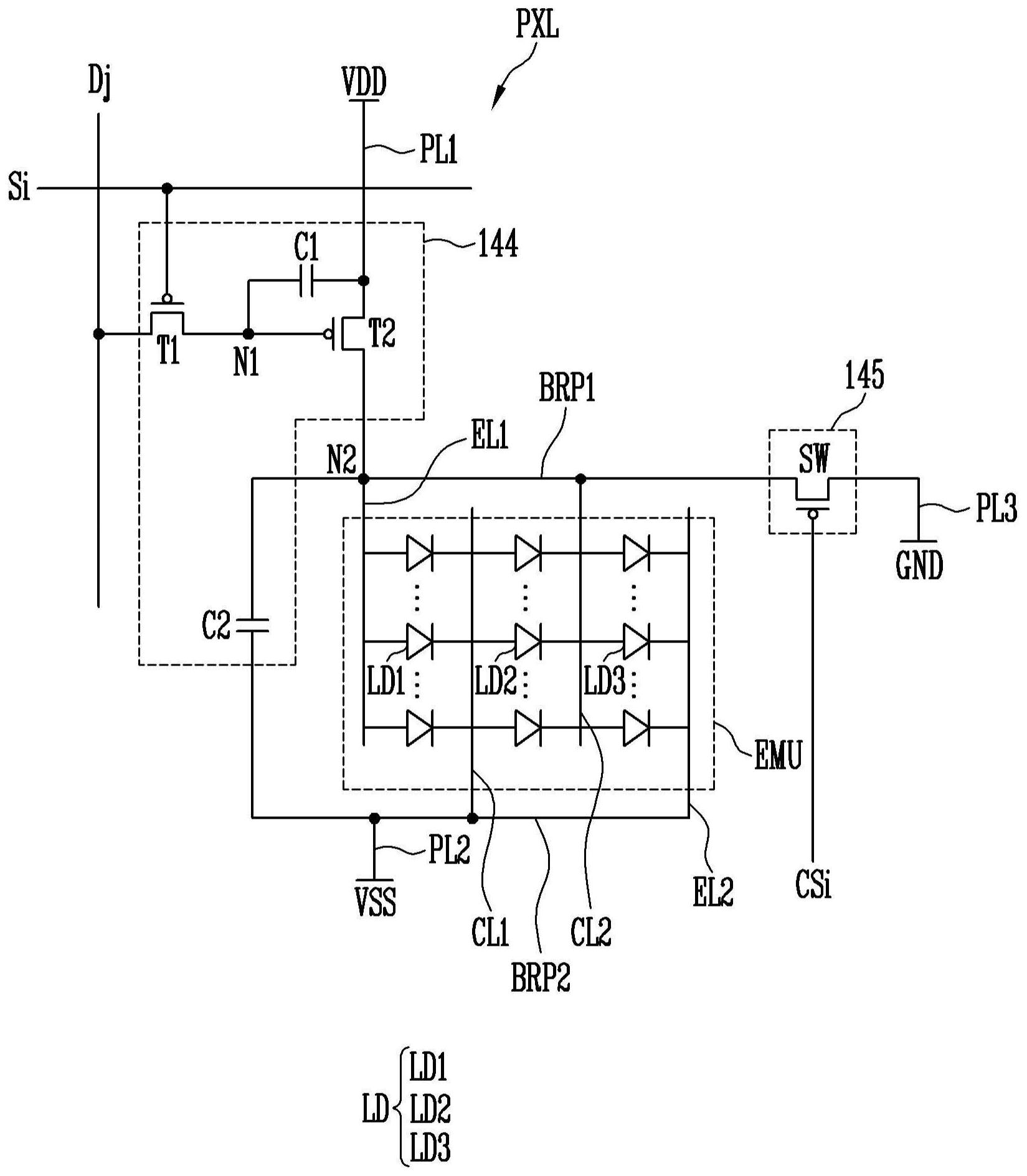

本公开的实施方式提供了一种显示装置，该显示装置通过省略了用于使发光元件 对齐的线的分离工艺的相对简单的工艺制造，并且通过减少或最小化可能在分离工艺期间 发生的缺陷来改善可靠性。 根据本公开的实施方式，显示装置包括：衬底，包括像素；扫描线，用于向像素供应 扫描信号；数据线，用于向像素供应数据信号；第一电力线，用于向像素供应第一驱动电源； 第二电力线，用于向像素供应第二驱动电源；以及第三电力线，用于向像素供应接地电压。 像素包括：第一电极和第二电极，在衬底上彼此间隔开；多个发光元件，发光元件中的每个 具有在其长度方向上的第一端部和第二端部并且布置在第一电极与第二电极之间；以及第 一开关，电连接在第三电力线与第一电极之间。第一开关配置成通过控制信号接通。 像素还可包括位于与第一电极和第二电极相同的平面上的第一导电线和第二导 电线。第一导电线和第二导电线可彼此间隔开。当在平面上观察时，第一导电线和第二导电 线可位于第一电极与第二电极之间。 当第一开关接通时，具有与第二驱动电源的电平不同的电平的AC电压可施加至第 二电极。 像素还可包括：控制信号线，配置成具有施加至其的控制信号；第二开关，连接在 第一导电线与第三电力线之间，第二开关配置成通过控制信号与第一开关并发地接通；以 及第三开关，连接在第二导电线与第二电力线之间，第三开关配置成通过控制信号与第一 开关并发地接通。 5 CN 111554198 A 说　明　书 2/41 页 第一导电线和第二导电线可以是浮置电极。 控制信号线可位于与扫描线相同的层中。 第一开关、第二开关和第三开关中的每个可包括薄膜晶体管。 第一开关、第二开关和第三开关中的每个可包括：栅电极，位于衬底上，栅电极与 控制信号线集成；有源图案，与栅电极的一个区域重叠；以及第一端子和第二端子，接触有 源图案的两端。 像素还可包括：像素电路，像素电路连接在第一电力线与第一电极之间或者连接 在第二电力线与第二电极之间，以及像素电路可包括用于驱动发光元件的驱动晶体管和连 接在数据线与驱动晶体管之间的开关晶体管。 驱动晶体管和开关晶体管可包括具有与第一开关、第二开关和第三开关相同的类 型的晶体管。 当第一开关、第二开关和第三开关并发地接通时，接地电压可供应至第一电极且 AC电压可施加至第二电极，使得在第一电极与第二电极之间形成电场。 当第一开关、第二开关和第三开关并发地断开时，第一驱动电源可经由像素电路 施加至第一电极，并且第二驱动电源可施加至第二电极。 像素电路还可包括：第一电容器，连接在驱动晶体管的栅电极与第一电力线之间； 以及第二电容器，连接在第一电极与第二电力线之间。 第一电容器可包括：第一下部电极，位于衬底上；第一上部电极，位于第一下部电 极上；以及层间绝缘层，插置在第一下部电极与第一上部电极之间。第二电容器可包括：第 二下部电极，位于与第一下部电极相同的层中；第二上部电极，位于第二下部电极上；以及 层间绝缘层，插置在第二下部电极与第二上部电极之间。第一上部电极和第二上部电极可 位于相同的层中。 第一导电线可通过第一桥接图案电连接至第一电极，并且第二导电线可通过与第 一桥接图案间隔开的第二桥接图案电连接至第二电极。 第一桥接图案和第二桥接图案可位于与数据线相同的层中。 当第一开关接通时，接地电压可施加至第一导电线和第一电极中的每个，且AC电 压可施加至第二导电线和第二电极中的每个，使得在第一电极与第二电极之间形成电场。 像素还可包括：第一屏蔽电极线，位于第一电极与层间绝缘层之间；第二屏蔽电极 线，位于第一导电线与层间绝缘层之间；以及第三屏蔽电极线，位于第二导电线与层间绝缘 层之间。 像素还可包括：第一接触电极，将发光元件中的每个的第一端部和第二端部中的 任一者电连接至第一电极；以及第二接触电极，将发光元件中的每个的第一端部和第二端 部中的另一者电连接至第二电极。 根据本公开的实施方式，显示装置包括：衬底，具有显示区域和非显示区域；以及 像素，位于显示区域中并且连接至扫描线、控制信号线和数据线。像素包括：多个发光元件， 连接在第一电极与第二电极之间；第一晶体管，连接至数据线和扫描线并且配置成通过第i (其中，i是2或更大的自然数)扫描信号接通；第二晶体管，连接在第一节点与第一电极之间 以控制经由发光元件从第一驱动电源流到第二驱动电源的电流的量；第一电容器，连接在 第一节点与第一驱动电源之间；以及第一开关，连接在待施加接地电压的电力线与第二节 6 CN 111554198 A 说　明　书 3/41 页 点之间，并且配置成通过第i控制信号接通。 像素还可包括连接在第二节点与第二驱动电源之间的第二电容器。 像素还可包括：第二开关，连接在第二节点与第二导电线之间，第二开关配置成通 过第i控制信号接通；以及第三开关，连接在第二驱动电源与第一导电线之间，第三开关配 置成通过第i控制信号接通。 发光元件可分别并联连接在第一电极与第一导电线之间、第一导电线与第二导电 线之间、以及第二导电线与第二电极之间。 第一电极、第一导电线和第二导电线以及第二电极可经由发光元件中的每个顺序 地串联连接。 像素还可包括：第三晶体管，连接在第二晶体管与第一节点之间，第三晶体管配置 成通过第i扫描信号接通；第四晶体管，连接在待施加初始化电源的初始化电力线与第一节 点之间，第四晶体管配置成通过第(i-1)扫描信号接通；第五晶体管，连接在第二晶体管与 第一驱动电源之间，第五晶体管配置成当发射控制信号供应至发射控制线时断开；第六晶 体管，连接在第二晶体管与第二节点之间，第六晶体管配置成当供应有发射控制信号时断 开；以及第七晶体管，连接在初始化电力线与第二节点之间。 根据本公开的实施方式，显示装置包括：衬底，具有布置有像素的显示区域和位于 显示区域的周边处的非显示区域；第一电力线，配置成向像素供应第一驱动电源；第二电力 线，配置成向像素供应第二驱动电源；第三电力线，连接至像素，第三电力线具有施加至其 的接地电压；控制信号线，位于非显示区域中，控制信号线在一个方向上延伸；以及开关，在 非显示区域中连接至第一电力线至第三电力线，开关配置成通过控制信号线的控制信号接 通。像素包括：第一电极和第二电极，在衬底上彼此间隔开；多个发光元件，发光元件中的每 个具有在其长度方向上的第一端部和第二端部，多个发光元件布置在第一电极与第二电极 之间；以及第一导电线和第二导电线，位于与第一电极和第二电极相同的平面上，第一导电 线和第二导电线彼此间隔开。当开关接通时，第一电极连接至第一导电线和第二导电线中 的任一者，并且第二电极连接至第一导电线和第二导电线中的另一者。 附图说明 现将参考附图在下文中更充分地描述示例性实施方式；然而，本公开可以以不同 的形式实现并且不应被解释为受限于本文中所阐述的示例性实施方式。相反，提供了这些 实施方式以使得本公开将是全面且完整的，并且将本公开的范围充分地传达向本领域技术 人员。 在图中，为了图示的清楚性，尺寸可被夸大。在全文中，相同的附图标记表示相同 的元件。 图1A是示意性地示出根据本公开的实施方式的发光元件的立体图。 图1B是图1A中所示的发光元件的截面图。 图1C是示意性地示出根据本公开另一实施方式的发光元件的立体图。 图1D是图1C中所示的发光元件的截面图。 图2是使用图1A中所示的发光元件作为发光源的、根据本公开的实施方式的显示 装置的示意性平面图。 7 CN 111554198 A 说　明　书 4/41 页 图3A至图3D是示出根据本公开的多种实施方式的图2中所示的像素之中的一个像 素中所包括的组件之间的电连接关系的电路图。 图4是示出图3D中所示的像素的平面图。 图5是沿着图4中所示的线I-I'截取的截面图。 图6示出图5中所示的第一堤的实施方式，其为对应于图4中所示的线I-I'的截面 图。 图7示出其中封盖层设置在图5中所示的第一电极与接触电极之间以及第二电极 与接触电极之间的实施方式，并且图7是对应于图4中所示的线I-I'的截面图。 图8是沿着图4中所示的线II-II'截取的截面图。 图9A至图9H是针对每个层示意性地示出图4中所示的像素的组件的平面图。 图10示出根据本公开另一实施方式的显示装置并且是对应于图4中所示的线I-I' 的截面图。 图11A至图11M是顺序地示出制造图5中所示的显示装置的方法的截面图。 图12是示出图3C中所示的像素的平面图。 图13是沿着图12中所示的线III-III'截取的截面图。 图14是对应于图2中所示的部分EA的放大平面图，其为示意性地示出其中第一开 关至第三开关设置在显示装置的非显示区域中的实施方式的视图。
