技术摘要：
本发明提供了一种台式洗碗机双水源控制方法和台式洗碗机，台式洗碗机包括内胆、位于内胆内的喷淋臂、连通内胆的水箱及排水管，水箱设有手动加水口、自动进水口和水箱出水口，自动进水口通过第一电磁阀连通自来水源，水箱出水口与内胆之间设有加水泵，内胆与排水管之间  全部
背景技术：
现有的洗碗机种类繁多，一般洗碗机都只具备自动进水或手动加水这两者进水方 式中的其中一种。具有手动进水方式的洗碗机，其顶部设有手动进水口，并通过高位水位传 感器检测水箱内的高水位来判断水箱是否有水。具有自动进水方式的洗碗机，其采用直接 接入自来水来往内胆注水的方式进行取水，或者采用先往水箱进水然后从水箱出水注入内 胆的方式取水。采用后一种方式的自动进水洗碗机，一般在水箱的底部设置自动进水口，水 从自动进水口进入水箱。 但是，手动进水的洗碗机需人工手动加水，使用不便；采用直接接入自来水来往内 胆注水的自动进水洗碗机，在洗涤过程中当自来水流较小时向内胆注水的时间长，进水洗 涤效率低；手动进水与自动进水无法根据需要选择，用户体验有待提升。 为了改进产品，行业中有设计手动及自动进水相结合的产品设计，但通常其手动 加水于水箱，但自动进水水路通过控制电磁阀的通断，水源直接进入至内胆中，这种方式只 能靠进水时间控制电磁阀的通断，在水压不稳定的情况下，通过自动加水水路进入到内胆 中的水量极不恒定，存在较大进水量偏差，同时自动加水水路不能检测到水源断供的情况， 当自动加水水源断供，通过进水电磁阀的启闭是无法及时切断进水流程，而只有通过后端 洗涤阶段来判断缺水，而后端的判断则导致无法区分是水源断供引起的缺水，亦或是设备 漏水所导致的缺水，无法给用户以最直接的报警提示。
技术实现要素：

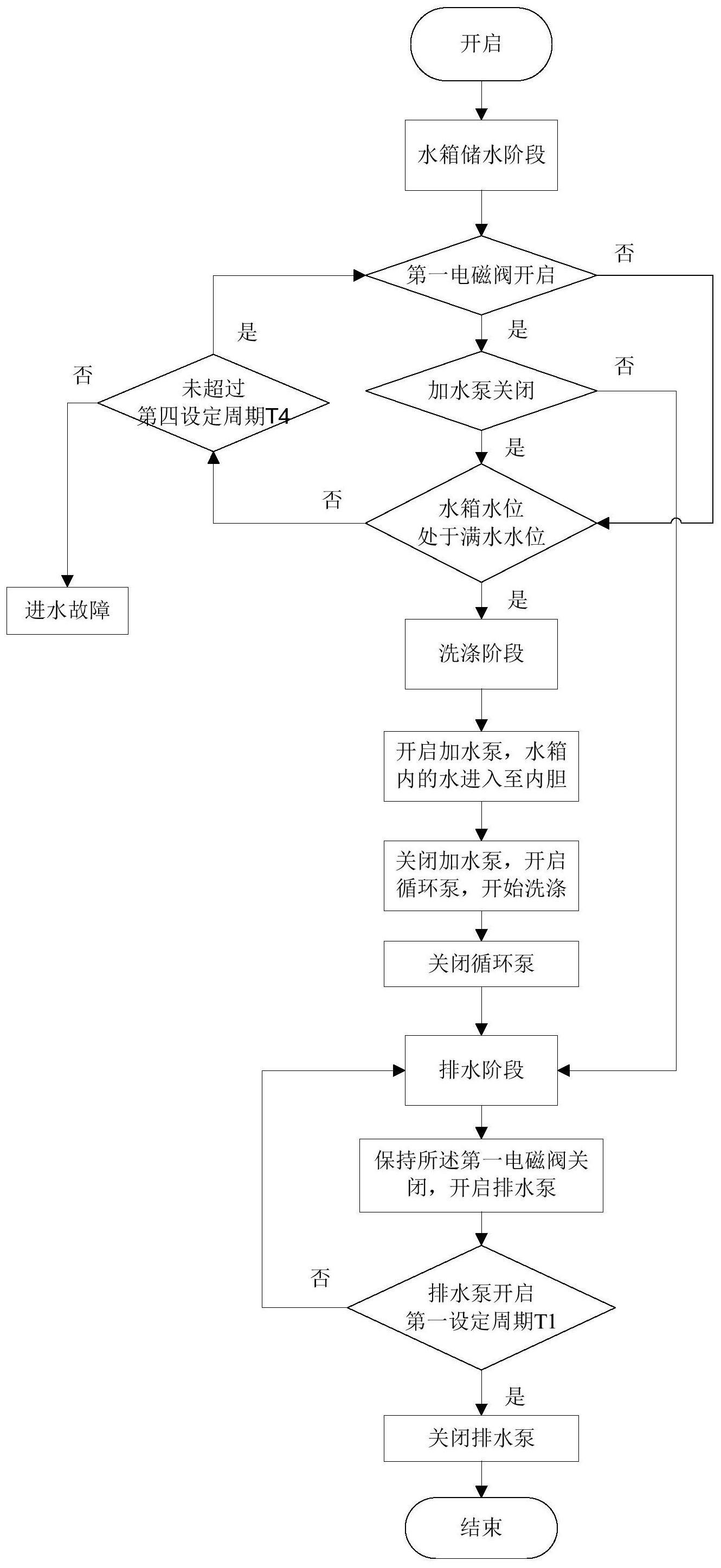

本发明的目的在于提供一种进水稳定、水源端检测准确的台式洗碗机双水源控制 方法和台式洗碗机。 为了解决上述技术问题，本发明采用如下技术方案： 一种台式洗碗机双水源控制方法，包括内胆、位于内胆内的喷淋臂、连通内胆的水 箱及排水管，所述水箱设有手动加水口、自动进水口和水箱出水口，所述自动进水口通过第 一电磁阀连通自来水源，所述水箱出水口与所述内胆之间设有加水泵，所述内胆与所述排 水管之间设有排水泵，所述水箱内设有检测满水水位的浮子阀，所述洗碗机还设有连通内 胆与喷淋臂的循环泵，所述控制方法包括： 水箱储水阶段：开启第一电磁阀，并保持所述加水泵关闭；当检测到所述浮子阀触 发，水箱内处于满水水位时，关闭所述第一电磁阀； 洗涤阶段：开启所述加水泵，水箱内的水进入至所述内胆，关闭所述加水泵，开启 所述循环泵，喷淋臂对所述内胆中的餐具进行喷射洗涤，洗涤结束关闭所述循环泵； 排水阶段：保持所述第一电磁阀关闭，并开启所述排水泵，第一设定周期后，关闭 所述排水泵。 4 CN 111588324 A 说　明　书 2/10 页 可选的，所述控制方法还包括：在所述水箱储水阶段完成之后、所述洗涤阶段开始 之前，还设有内胆水预排阶段：保持所述第一电磁阀与所述加水泵关闭，开启所述排水泵， 第二设定周期后，关闭所述排水泵。 可选的，所述控制方法还包括：还设有水箱溢排阶段：所述水箱上设有最高极限水 位，所述最高极限水位高于所述满水水位，所述水箱位于所述最高极限水位处设有连通所 述内胆的溢流口，当所述水箱水位超出最高极限水位时，所述水箱内的水自所述溢流口溢 流至所述内胆中。 可选的，所述控制方法还包括：在所述水箱储水阶段中，同时执行内胆水预排阶 段：开启第一电磁阀，保持所述加水泵关闭，开启所述排水泵，第二设定周期后，关闭所述排 水泵。 可选的，所述排水阶段包括：水箱排水阶段及内胆排水阶段；所述水箱排水阶段： 保持所述第一电磁阀关闭，开启所述加水泵，所述水箱内的残余水排放至所述内胆中，第三 设定周期后，关闭所述加水泵；所述内胆排水阶段：保持所述第一电磁阀关闭，并开启所述 排水泵，第一设定周期后，关闭所述排水泵。 可选的，所述水箱出水口与所述内胆之间还设有流量计及第二电磁阀，所述控制 方法还包括：所述第二电磁阀与所述加水泵同时启闭；所述第三设定周期不大于所述第一 设定周期；所述水箱排水阶段执行结束后进入所述内胆排水阶段；或者，所述水箱排水阶段 与所述内胆排水阶段同时执行。 本发明还提供了一种台式洗碗机，采用上述任一项所述一种台式洗碗机双水源控 制方法，且所述水箱位于所述内胆的一侧，所述手动加水口和所述自动进水口设置在所述 水箱的顶部，所述手动加水口及所述自动进水口高于所述水箱的满水水位，所述第一电磁 阀及所述循环泵设置于所述内胆的底部，所述内胆中还设有连通所述循环泵的循环水杯， 所述循环水杯收集内胆中的水并为所述循环水泵提供循环水源。 可选的，所述水箱与所述第一电磁阀通过快插进水管连通，所述第一电磁阀连接 快插进水管的进水端，所述快插进水管的出水端通过快插接头与所述自动进水口快插配 合，所述第一电磁阀通过快接进水管与所述自来水源连接。 可选的，所述快插进水管与所述快接进水管的通量为60～250ml/s，自所述第一电 磁阀开启至所述浮子阀触发，形成第四设定周期，所述第四设定周期为20～90s。 可选的，所述自动进水口下方设有分水结构，所述分水结构包括从所述自动进水 口的中心向边缘延伸的导水板，所述导水板设有向下倾斜的导水面。 与现有技术相比，本发明的有益效果是： 1.本发明的洗碗机的水箱上部具有自动进水口和水箱出水口，且自动进水口通过 第一电磁阀与外部水源连接，使得洗碗机水箱具有自动进水功能，且水是先通过加水泵、浮 子阀配合进入水箱，再通过加水泵和循环泵配合将水箱内的水抽进内胆实现餐具洗涤，最 后通过第一电磁阀与排水泵配合实现洗涤水的排出，通过在水箱上设置自动进水功能，可 以有效避免水流较小时的等待过程，缩短了洗涤等待时间，配合本发明控制方法，使得进水 过程更加稳定，提升了洗碗机的工作效率； 另外，水箱的上部设有手动进水口，使得洗碗机具有多重进水方式，即手动加水和 自动进水的方式，用户可以依据实际情况通过程序选择来达到自动进水或手动加水的目 5 CN 111588324 A 说　明　书 3/10 页 的，使得洗碗机使用时可以最大限度减少厨房改造的成本，方便安装，提高用户的体验度； 本申请的控制方法中，自动进水水路先通过水箱储水阶段进入到水箱内，由水箱满水位检 测触发进水电磁阀的关闭，降低了进水电磁阀的启闭频次，保证进水电磁阀的使用寿命，同 时可有效检测进水异常。 2.通过在水箱储水阶段和洗涤阶段之间设置内胆水预排阶段，且保持第一电磁阀 与加水泵关闭，排水泵开启，使得洗涤之前内胆的水可以通过预排阶段排水泵排出，避免洗 涤阶段水箱向内胆加水水位超出最高水位，造成洗涤水溢出。 3.通过在水箱储水阶段之后设置水箱溢排阶段，在水箱上设有最高极限水位，水 箱位于最高极限水位处设有连通内胆的溢流口，当水箱水位超出最高极限水位时，水箱内 的水自溢流口溢流至内胆中，可以防止水流从水箱上部的手动加水口和自动进水口溢出， 避免溢水对水箱下方的电气件造成损坏，引起安全风险。 4.通过在水箱储水阶段中同时执行内胆水预排阶段，保持加水泵关闭，开启排水 泵，将水箱储水阶段与内胆水预排阶段同时进行，相比两个阶段分开先后执行，可以缩短整 个清洗过程持续时间，提升用户体验。 5.通过将排水阶段包括水箱排水阶段及内胆排水阶段，且水箱排水阶段早于内胆 排水阶段，使得水箱内的剩余水可以先通过加水泵抽进内胆，再通过排水泵排出内胆，避免 水箱及内胆出现残余水，无残余水残留引起的发霉或异味，用户体验理想；通过将第三设定 周期设置为不大于第一设定周期，通过时间控制可以进一步保证水箱和内胆无残余水。 6.水箱上部具有自动进水口和水箱出水口，且自动进水口通过第一电磁阀与外部 水源连接，使得洗碗机具有自动进水功能，通过将自动进水口设置在水箱的顶部，避免了自 动进水口设置在水箱底部时，在水箱内水压的作用下，自动进水口处可能出现水渗漏、回流 等现象；第一电磁阀设置在内胆底部，便于用户短距离地在第一电磁阀的进水口安装外部 进水管，使得用户打开水龙头后在第一电磁阀的控制下便可自动往水箱注水；而通过将手 动加水口及自动进水口高于水箱的满水水位，可以避免水箱在加满水过程中出现溢水。 7.水箱与第一电磁阀通过快插进水管连通，快插进水管的出水端通过快插接头与 自动进水口快插配合，通过设置快插结构，使得快插进水管与自动进水口装配更加简单，装 配效率提升，方便管路连接。 8.通过在自动进水口下方设置分水结构，分水结构包括从自动进水口的中心向边 缘延伸的导水板，导水板设有向下倾斜的导水面，自动进水口进入的水经导水面后可以减 缓水流速度，降低进水噪声与震动，使用体验好。 附图说明 图1为本发明实施例一所述洗碗机的立体结构示意图； 图2为本发明实施例一所述洗碗机的第一视角立体结构示意图； 图3为本发明实施例一所述洗碗机的第二视角立体结构示意图； 图4为本发明实施例一所述洗碗机的第三视角立体结构示意图； 图5为本发明实施例一所述洗碗机的分解结构示意图； 图6为本发明实施例一所述水箱的剖视结构示意图； 图7为本发明实施例一所述洗碗机的双水源控制方法的组成阶段示意图； 6 CN 111588324 A 说　明　书 4/10 页 图8为本发明实施例一所述洗碗机的双水源控制方法的控制过程示意图； 图9为本发明实施例二所述洗碗机的双水源控制方法的组成阶段示意图； 图10为本发明实施例二所述洗碗机的双水源控制方法的控制过程示意图； 图11为本发明实施例二所述洗碗机的立体结构示意图； 图12为本发明实施例二所述水箱的剖视结构示意图； 图13为本发明实施例三所述洗碗机的双水源控制方法的组成阶段示意图； 图14为本发明实施例三所述洗碗机的双水源控制方法的控制过程示意图； 图15为本发明实施例三所述洗碗机的立体结构示意图； 图16为本发明实施例三所述水箱的分解结构示意图； 图17为本发明实施例三所述过滤网的剖视结构示意图； 图18为本发明实施例四所述洗碗机的双水源控制方法的组成阶段示意图； 图19为本发明实施例四所述洗碗机的双水源控制方法的控制过程示意图。 图中所标各部件名称如下： 1-水箱，10-自动进水口，11-手动加水口，12-水箱出水口，13-快插进水管，131-第 一连接头，132-快插接头，133-连接部，134-进水管，14-水箱出水管，141-第一出水管，142- 第二出水管，143-第三出水管，144-水箱连接管，15-第一电磁阀，151-阀体，152-进水接口， 153-出水接口，16-加水泵，17-第二电磁阀，18-水箱溢水管，19-溢流口，2-内胆，21-固定 扣，3-壳体，31-底壳，4-水位显示装置，41-指示灯，42-指示灯座，5-门体，6-洗碗机底座，7- 检测装置，8-呼吸器，9-过滤结构，91-对接口，92-密封圈，93-限位筋，94-限位槽，95-连接 筋，96-滤网，97-分水结构，971-导水板。
