技术摘要：

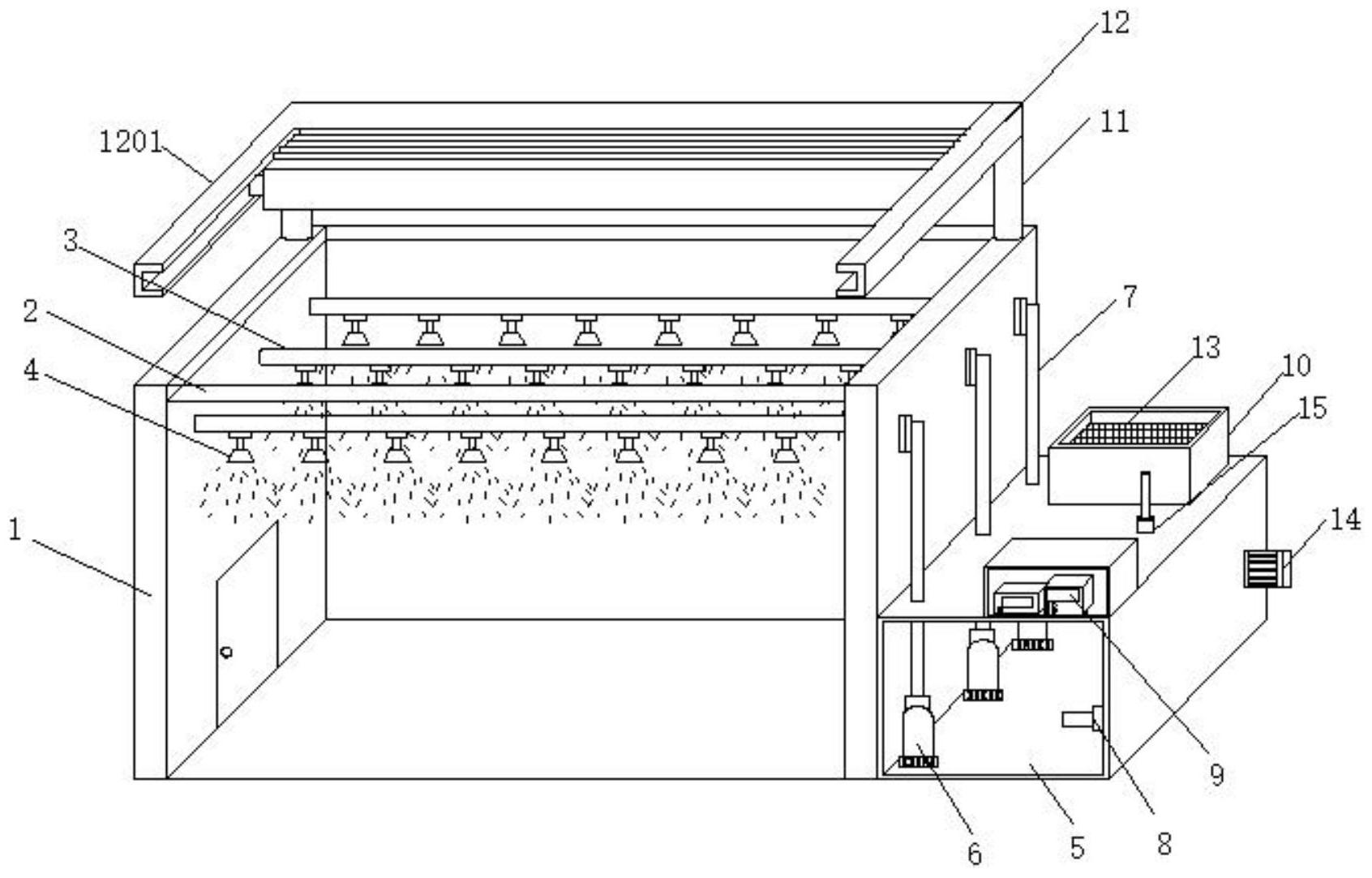

本发明公开一种基于物联网农业种植用精准灌溉装置及使用方法，包括有大棚本体，所述大棚本体顶端固定连接有玻璃棚顶，其大棚本体内部顶端固定连接有多个连接管，且连接管底端等距嵌合连接有喷淋头，所述大棚本体一侧固定连接有蓄水箱，且蓄水箱内固定连接有多个潜水泵  全部
背景技术：
灌溉系统，是指灌溉工程的整套设施，包括水源及渠道建筑物，由水源取水输送至 灌溉区域的输水系统，包括渠道或管路及其上的隧洞、渡槽、涵洞和倒虹管等，农业大棚灌 溉中，通过水泵将水泵到棚内，对其农作物喷淋灌溉。 现有的基于物联网农业种植用精准灌溉装置，在其使用的过程中，不具备对液体 进行混合的功能，需要人工提前混合液体在灌溉，十分费时费力，且不具备调节农作物的光 照时间功能。
技术实现要素：
本发明的目的是为了解决现有的基于物联网农业种植用精准灌溉装置，在其使用 的过程中，不具备对液体进行混合的功能，需要人工提前混合液体在灌溉，十分费时费力， 且不具备调节农作物的光照时间功能的缺点，而提出的一种基于物联网农业种植用精准灌 溉装置及使用方法。 为了实现上述目的，本发明采用了如下技术方案：一种基于物联网农业种植用精 准灌溉装置，包括有大棚本体，所述大棚本体顶端固定连接有玻璃棚顶，其大棚本体内部顶 端固定连接有多个连接管，且连接管底端等距嵌合连接有喷淋头，所述大棚本体一侧固定 连接有蓄水箱，且蓄水箱内固定连接有多个潜水泵，所述潜水泵顶端固定联接有导管，且导 管穿过大棚本体一侧与连接管相连接，所述蓄水箱内壁固定连接有水位感应仪，其蓄水箱 顶端固定连接有PLC控制板，且水位感应仪通过连接线与PLC控制板相连接，所述蓄水箱顶 端嵌合有进水管，且进水管内安装有过滤机构，所述玻璃棚顶顶端固定连接有支撑柱，去诶 支撑柱顶端安装有遮阳机构，所述遮阳机构内部包括有支撑柱顶端焊接的U型槽，且U型槽 内壁两侧开设有滑槽，所述滑槽内套接插设有滑块，其滑块另一侧固定连接有连接板，且连 接板与U型槽内壁一侧之间固定连接有遮阳布，所述U型槽内壁一侧固定连接有电动伸缩 杆，且电动伸缩杆与连接板固定连接，所述连接板通过电动伸缩杆与U型槽构成伸缩结构， 所述蓄水箱内部一侧安装有混料机构，且蓄水箱内部中端安装有水位检测机构。 作为上述技术方案的进一步描述： 所述U型槽与玻璃棚顶呈平行状，所述连接板通过滑块与滑槽构成滑动结构。 作为上述技术方案的进一步描述： 所述过滤机构内部包括有进水管内活动套接的过滤网，且过滤网顶端两侧固定连 接有支撑板，所述支撑板内部活动套件有T型杆，且T型杆与支撑板之间固定连接有复位弹 簧。 作为上述技术方案的进一步描述： 4 CN 111567285 A 说　明　书 2/5 页 所述T型杆与进水管活动套接，且T型杆通过复位弹簧与支撑板构成弹性伸缩结 构。 作为上述技术方案的进一步描述： 所述混料机构内部包括有蓄水箱内壁一侧固定连接的转动轴，且转动轴另一侧转 动连接有搅拌桨，所述蓄水箱表面嵌合连接有电动机，且电动机穿过蓄水箱与转动轴固定 连接。 作为上述技术方案的进一步描述： 所述搅拌桨与进水管底端相对连接，且搅拌桨通过转动轴与电动机构成传动结 构。 作为上述技术方案的进一步描述： 所述水位检测机构内部包括有蓄水箱顶端嵌合连接的导向管，其导向管内部活动 套接有标杆，且标杆底端固定连接有浮动球。 作为上述技术方案的进一步描述： 所述标杆表面预刻有刻度线，所述浮动球与蓄水箱内部活动连接。 一种基于物联网农业种植用精准灌溉装置使用方法，包括添加喷淋液体和农作物 的喷淋，其特征在于，所述添加喷淋液体步骤为： 步骤一、通过进水管对蓄水箱内添加喷淋用水、除虫剂或营养液； 步骤二、蓄水箱内水位上升时，托动着浮动球； 步骤三、浮动球带动着标杆上升，观察标杆预刻有刻度线，将蓄水箱内添加合适的 水量； 步骤四、通过电动机带动着搅拌桨旋转，对液体进行混合搅拌。 所述农作物的喷淋步骤为： 步骤一、通过蓄水箱内的潜水泵，将蓄水箱内的液体通过导管泵到连接管内； 步骤二、通过连接管底端的喷淋头对其大棚本体内种植物进行喷淋灌溉； 步骤三、灌溉的过程中，水位感应仪监测蓄水箱内的水位数值，并将数值传递给 PLC控制板； 步骤四、通过PLC控制板内预设的程序，当蓄水箱水位到达一定位置时，PLC控制板 控制潜水泵停止作业。 综上所述，由于采用了上述技术方案，本发明的有益效果是： 1、本发明中，通过蓄水箱内的潜水泵，可以将蓄水箱内的灌溉液体送到喷淋头，对 大棚本体内的农作物进行灌溉，通过水位感应仪，可以监测蓄水箱内的水量变化，通过PLC 控制板内预设的程序，可以当蓄水箱内的液体灌溉指定量后，自动关闭潜水泵，可以进行定 量灌溉农作物。 2、本发明中，在遮阳机构的作用下，通过电动伸缩杆，可以带动着连接板伸缩移 动，电动伸缩杆外接定时开关，可以使得遮阳布定时遮挡玻璃棚顶或露出，便于大棚本体内 的农作物定时接受光照，且可以防止炎热天气时，大棚本体内的温度过高。 3、本发明中，在过滤机构的作用下，通过进水管内的过滤网，可以将进入蓄水箱的 液体杂质过滤，防止杂质堆积到蓄水箱内，造成潜水泵的堵塞，且拉动T型杆，便于过滤网的 安装与拆卸。 5 CN 111567285 A 说　明　书 3/5 页 4、本发明中，在混料机构的作用下，通过电动机可以带动着搅拌桨旋转，对蓄水箱 液体进行混合搅拌，使其喷淋用水、除虫剂或营养液能够充分融合。 5、本发明中，在水位检测机构的作用下，通过蓄水箱内的水位，可以带动着浮动球 升降移动，浮动球可以带动着标杆升降移动，通过观察标杆上预设的刻度线，可以直观的观 察蓄水箱内的水量。 附图说明 图1为本发明结构示意图； 图2为本发明中遮阳机构仰视的结构示意图； 图3为本发明中过滤机构的结构示意图； 图4为本发明中混料机构侧视的结构示意图； 图5为本发明中水位检测机构的结构示意图。 图例说明： 1、大棚本体；2、玻璃棚顶；3、连接管；4、喷淋头；5、蓄水箱；6、潜水泵；7、导管；8、水 位感应仪；9、PLC控制板；10、进水管；11、支撑柱；12、遮阳机构；1201、U型槽；1202、滑槽； 1203、滑块；1204、连接板；1205、遮阳布；1206、电动伸缩杆；13、过滤机构；1301、过滤网； 1302、支撑板；1303、T型杆；1304、复位弹簧；14、混料机构；1401、转动轴；1402、搅拌桨； 1403、电动机；15、水位检测机构；1501、导向管；1502、标杆；1503、浮动球。
