技术摘要：
本发明适用于压缩机辅助设备技术领域，提供了一种可降噪音的压缩机支撑设备，所述支撑设备包括支撑板，所述支撑板的底部安装有移动组件和可伸缩底板组件；所述支撑板上表面的一侧安装有可转动扶手机构；所述支撑板上表面的中心安装有减震安装机构；所述减震安装机构的  全部
背景技术：
压缩机是一种将低压气体提升为高压气体的流体机械，是制冷系统的心脏，压缩 机通过从吸气管吸入低温低压的制冷剂气体，通过电机运转带动活塞对其进行压缩后，向 排气管排出高温高压的制冷剂气体，为制冷循环提供动力，现有技术中，压缩机大多是安装 在户外，硬质的地坪上。 授权公告号CN  206397680  U的中国专利公开了一种应用于空调压缩机的支撑架， 包括底板，所述底板上对称设有夹紧块，两个所述夹紧块的下方均设有限位块，所述底板上 设有与限位块对应的第一限位槽，两个所述夹紧块的一侧设有连接板和卡槽，其中一个所 述连接板远离夹紧块的一端穿过另一个夹紧块的卡槽，所述夹紧块的一侧设有凹槽，所述 凹槽内设有锁紧件，两个所述连接板相对的一侧设有第二限位槽，所述底板上转动连接有 限位齿轮，所述第二限位槽的内壁上固定连接有齿条。本实用新型操作简单，在两个夹紧块 的作用下可以保证了压缩机的安装稳固，不会轻易脱落，并且抵压板和回弹装置的配合，使 得压缩机可以保证了在支撑架上保持了一定的稳定且减震的效果。 上述技术方案具有减震的效果，但是仅仅能降低因震动造成的噪音，而对于压缩 机中的吸气压力、排气压力和流量等造成的噪音无法降低或消除。
技术实现要素：

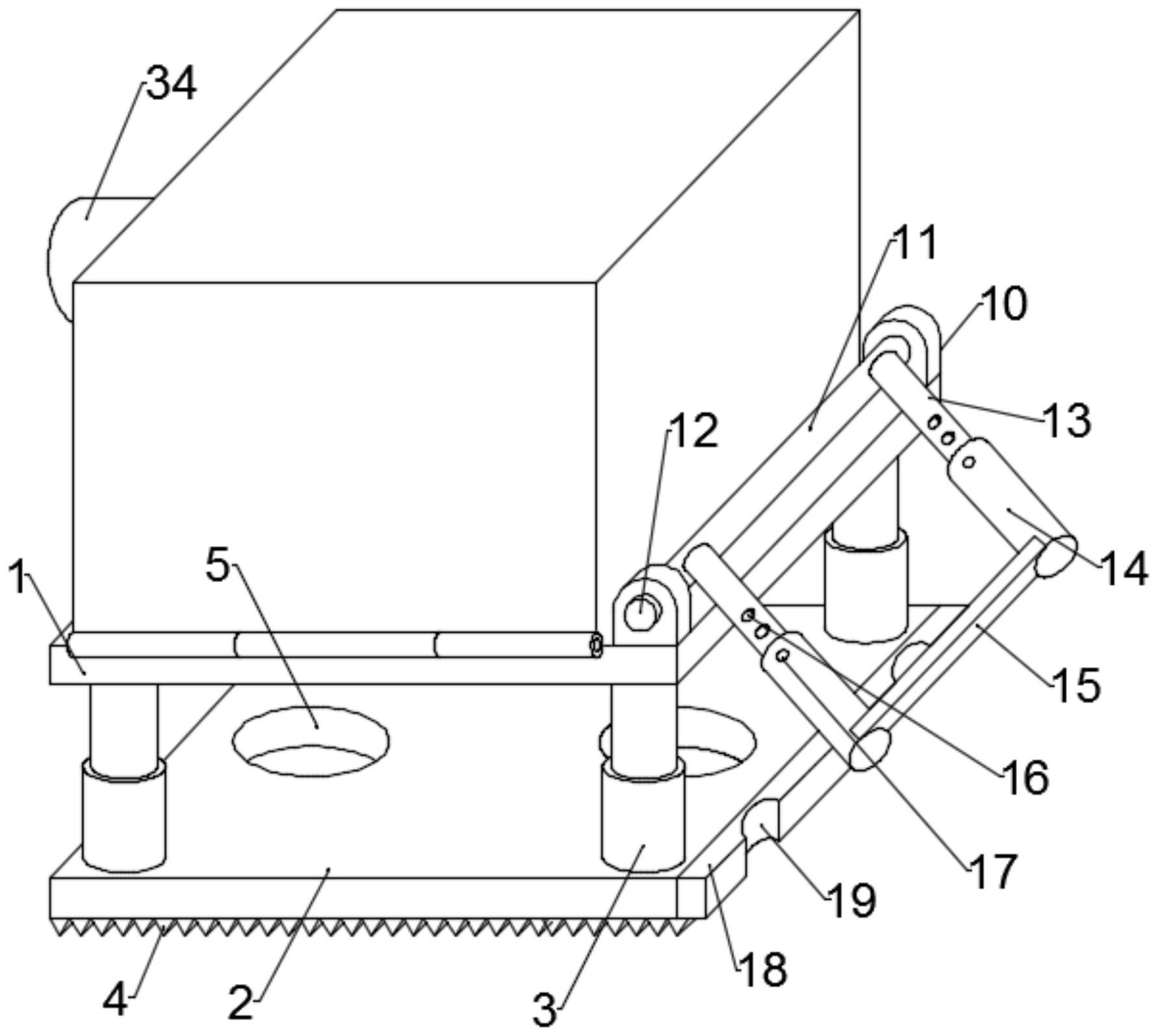

本发明的目的在于提供一种可降噪音的压缩机支撑设备，以解决现有技术中的支 撑设备降噪效果差的问题。 本发明实施例是这样实现的，一种可降噪音的压缩机支撑设备，所述支撑设备包 括支撑板，所述支撑板的底部安装有移动组件和可伸缩底板组件； 所述支撑板上表面的一侧安装有可转动扶手机构； 所述支撑板上表面的中心安装有减震安装机构； 所述减震安装机构的外侧设有活动隔音机构，所述活动隔音机构上设有出风管。 作为本发明进一步的方案：所述可伸缩底板组件包括底板，所述底板通过液压伸 缩油缸与所述支撑板的下表面连接，所述底板的底部固定有防滑层； 所述底板上开设有通孔，所述移动组件与所述通孔的位置相对应。 作为本发明进一步的方案：所述移动组件包括旋转座，所述旋转座安装在所述支 撑板的下表面，所述旋转座的底部安装有车轮架，所述车轮架中通过车轴转动安装有车轮； 所述移动组件的宽度尺寸不大于所述通孔的直径尺寸。 作为本发明进一步的方案：所述可转动扶手机构包括两个安装座，转动螺栓穿过 两个安装座通过螺母进行固定； 3 CN 111577579 A 说　明　书 2/5 页 所述转动螺栓上对称固定有两个支撑内杆，所述支撑内杆中滑动安装有支撑套杆，两 个支撑套杆的顶部通过扶手连接件固定连接； 所述支撑内杆的外壁上安装有弹簧扣，所述支撑套杆上开设有与所述弹簧扣相对应的 固定孔。 作为本发明进一步的方案：所述底板的一侧固定有固定架，所述固定架的内部开 设有弹性夹槽，所述弹性夹槽的位置与所述支撑套杆的位置相对应。 作为本发明进一步的方案：所述减震安装机构包括底托，所述底托的底部通过弹 簧与所述支撑板相连，所述弹簧的内部安装有减震器； 所述底托的上表面固定有支撑架，相邻支撑架之间通过护栏相连接，所述支撑架和护 栏上均安装有固定螺栓。 作为本发明进一步的方案：所述活动隔音机构包括固定在所述支撑板上表面的固 定隔音板，所述固定隔音板位于所述减震安装机构的外侧，所述固定隔音板两侧开口的底 部转动安装有活动隔音板； 所述固定隔音板开口的顶部和所述活动隔音板的顶部分别嵌有磁性相反的磁石； 所述固定隔音板与所述活动隔音板相接触的侧壁上开设有孔槽，所述活动隔音板的侧 壁上安装有与所述孔槽相对应的弹性卡球。 作为本发明进一步的方案：所述固定隔音板和活动隔音板均包括吸音棉层、蜂窝 板层和导热板层，所述吸音棉层位于内侧，所述导热板层位于外侧，所述蜂窝板层位于吸音 棉层和导热板层之间。 与现有技术相比，本发明的有益效果是：该可降噪音的压缩机支撑设备，考虑到现 有技术中仅仅是从减震方面达到降低噪音的目的，特别在减震安装机构的外侧设置有活动 隔音机构，不仅具有减震效果，能防止震动产生的噪音，还能直接降低和隔绝压缩机在工作 时产生的噪音，通过出风管散出压缩机工作时排出的气体，另外，还设置有移动组件和可转 动扶手机构相配合，在需要对压缩机进行移动时，无需人工搬运，为安装人员提供了便利， 在可伸缩底板组件的作用下，能在压缩机工作时保持稳定。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例或现有技术描述 中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些 实施例。 图1为可降噪音的压缩机支撑设备的结构示意图。 图2为可降噪音的压缩机支撑设备中移动组件的结构示意图。 图3为可降噪音的压缩机支撑设备中减震安装机构的结构示意图。 图4为可降噪音的压缩机支撑设备中活动隔音机构的结构示意图。 图5为可降噪音的压缩机支撑设备中固定隔音板和活动隔音板的内部结构示意 图。 图中：1-支撑板，2-底板，3-液压伸缩油缸，4-防滑层，5-通孔，6-旋转座，7-车轮 架，8-车轴，9-车轮，10-安装座，11-转动螺栓，12-螺母，13-支撑内杆，14-支撑套杆，15-扶 手连接杆，16-弹簧扣，17-固定孔，18-固定架，19-弹性夹槽，20-底托，21-支撑架，22-护栏， 4 CN 111577579 A 说　明　书 3/5 页 23-固定螺栓，24-减震器，25-弹簧，26-固定隔音板，27-活动隔音板，28-磁石，29-孔槽，30- 弹性卡球，31-吸音棉层，32-蜂窝板层，33-导热板层，34-出风管。
