技术摘要：
本发明公开了一种模拟危险化学品污染的训练系统，设置在地面与无骨气膜封闭的训练空间中，地面设置排水沟，训练系统包括：受训准备单元，放置处理仪器和防护设备；受训准备单元用于受训人员根据受训科目选取处理仪器和防护设备；气密检测单元，由PVC膜材包裹而成，用于  全部
背景技术：
危险化学品事故的发生具有突然、扩散快速、持续时间长、危及面广的特点，如果 没有及时、正确地进行事故处理，会造成二次灾害。近些年来，危险化学品的安全问题成为 政府和人民普遍关注的问题，掌握危险化学品泄漏事故处理方法能有效降低事故造成的损 失和影响。 危险化学品事故处理方法，是事故造成破坏后的一种应急措施，如何在染毒后第 一时间实施有效措施，是危化品事故救援人员必备的专业技能。为了提高危化品事故救援 人员应对出险现场的能力，平时需要进行各种模拟训练，目前，对于危险化学品泄漏事故处 置训练基本上是通过理论学习和对泄漏实物进行测试，由于危险化学品的实毒训练难度较 大，事故救援人员很少接触实毒，并且训练项目局限性大，没有能够进行真实、系统训练的 专业模拟训练装置，事故救援人员的训练水平和训练效果难以保证，导致抢险救援作业效 率不高且容易发生危险。
技术实现要素：

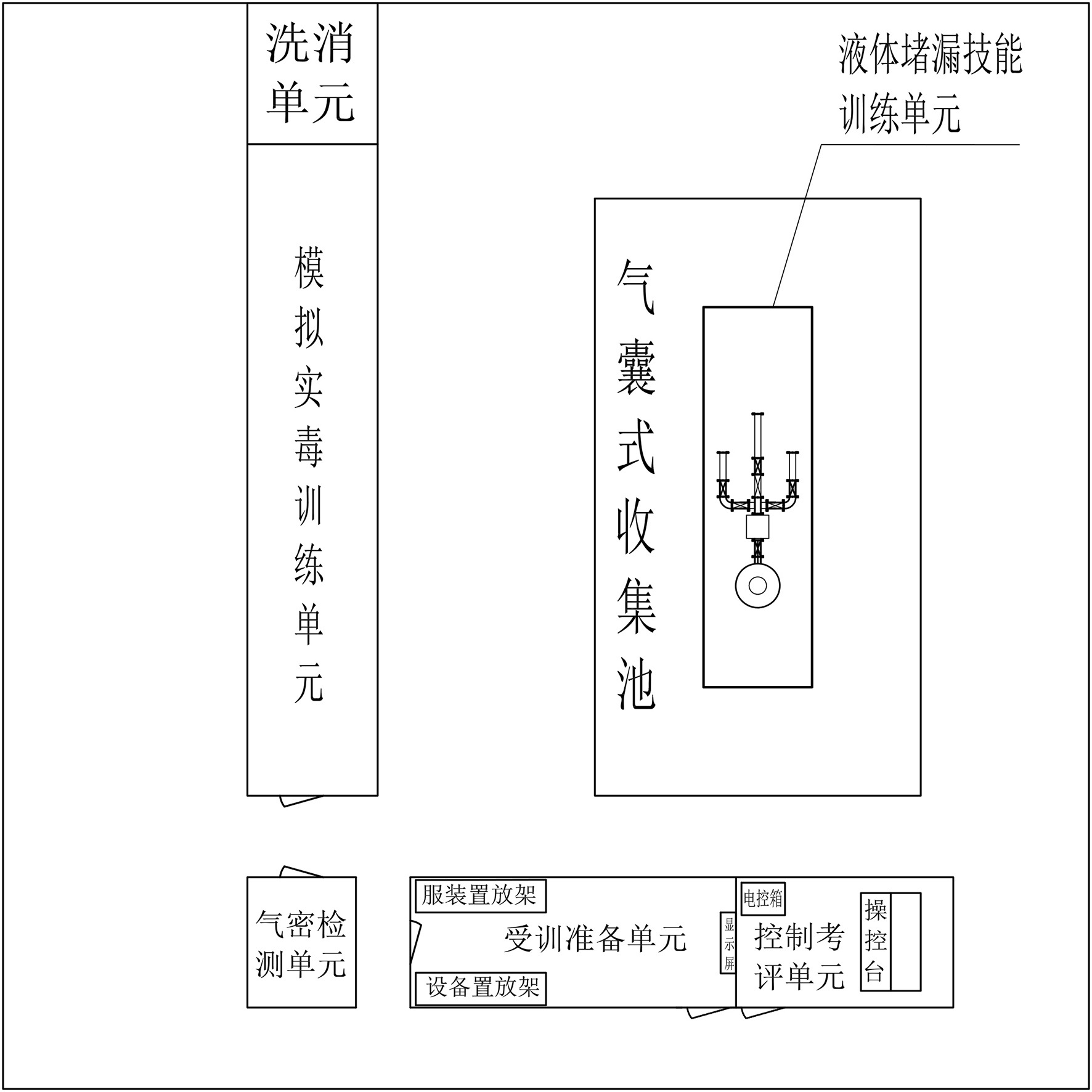

针对现有技术存在的问题，本发明的目的在于提供一种模拟危险化学品污染的训 练系统，能够对事故救援人员就危险化学品应急处理能力进行真实、系统、实毒训练，以提 高事故救援人员对各种环境下危险化学品的应急处理能力。 为实现上述目的，本发明的技术方案如下： 一种模拟危险化学品污染的训练系统，设置在地面与无骨气膜封闭的训练空间中，所 述地面设置排水沟，所述训练系统包括： 受训准备单元，放置处理仪器和防护设备；所述受训准备单元用于受训人员根据受训 科目选取所述处理仪器和所述防护设备； 气密检测单元，由PVC膜材包裹而成，用于检测受训人员穿戴好的所述防护设备的气密 性； 模拟实毒训练单元，包括毒气泄漏训练室、毒剂泄漏训练室和复杂环境训练室，其中， 所述复杂环境训练室包括火灾毒气侦检训练区、固态危化品鉴定训练区、精密仪器洗消训 练区和模拟人体皮肤洗消区； 洗消单元，包括洗消设备，用于对所述训练空间进行洗消，洗消的废水通过所述排水沟 排出所述训练空间； 控制考评单元，用于选择所述受训科目，监控受训人员选取所述处理仪器和所述防护 设备，以及受训人员穿戴所述防护设备的过程； 所述控制考评单元还用于接收所述气密检测单元发送的气密检测信号，并进行气密性 5 CN 111599246 A 说　明　书 2/16 页 评分； 所述控制考评单元还用于控制所述毒气泄漏训练室的毒气泄漏并接收毒气泄漏训练 操作信号，还用于控制所述毒剂泄漏训练室的毒剂泄漏并接收毒剂泄漏训练操作信号，还 用于控制所述复杂环境训练室的产生火灾燃烧的气体并接收火灾毒气侦检操作信号，还用 于接收固态危化品鉴定操作信号、精密仪器洗消操作信号和模拟人体皮肤洗消操作信号； 所述控制洗消单元还用于控制开启和关闭所述洗消设备。 进一步，所述受训准备单元包括：显示屏，摄像机，用于放置所述处理仪器和所述 防护装备的存放架；所述显示屏用于接收所述控制考评单元发出的训练科目指令；所述摄 像机用于拍摄受训人员根据所述训练科目指令选择所述处理仪器和所述防护装备的图像， 并将所述图像发送给所述控制考评单元。 进一步，所述气密检测单元包括：气体释放装置和反馈按钮，所述气体释放装置用 于释放有刺激气味的无毒气体，所述反馈按钮用于向所述控制考评单元发送气密检测信 号。 进一步，所述模拟实毒训练单元还包括过渡室，所述过渡室与所述毒气泄漏训练 室连接，用于进入所述毒气泄漏训练室之前，进行毒气检测设备的调试。 进一步，所述毒气泄漏训练室包括：依次连接的气源瓶、减压器、调压阀、防爆电磁 阀，汇流排，压力变送器，流量计，气体分配器，与所述气体分配器连通的若干供气管；其中， 所述压力变送器用于检测并存储供气压力值；每个所述供气管设置若干个漏气点，所述漏 气点处设置毒气泄漏阀；所有所述防爆电磁阀与所述汇流排的进气口连接，所述汇流排的 出气口与所述压力变送器和所述气体分配器连接，所述流量计连接在所述压力变送器和所 述气体分配器之间。 进一步，所述毒气泄漏训练室包括设置在所述毒气泄漏训练室外的控制面板，所 述控制面板上设置气源压力表、输出压力表、压力变送器压力表、与所述调压阀连接的调压 旋钮、与所述流量计连接的流量调节钮和与所述毒气泄漏阀连接的手柄；所述气源压力表 用于监测所述气源瓶的供气压力，所述输出压力表设置于所述减压器和所述防爆电磁阀之 间，所述压力变送器压力表与压力变送器连接，所述流量调节钮用于控制所述流量计进行 流量调节；所述手柄用于开启和关闭所述毒气泄漏阀。 进一步，所述毒气泄漏训练室内设置第一交互屏，所述第一交互屏用于向第一PLC 发送开启信号，所述第一PLC用于根据所述开启信号开启所述防爆电磁阀并开始计时，当所 述供气压力值大于或等于预设供气压力值时，所述压力变送器向所述第一PLC发送堵漏信 号，当所述第一PLC持续接收堵漏信号的时长大于或等于预设保压时长时，所述第一PLC停 止计时，并将计时时长发送给所述控制考评单元。 进一步，所述第一交互屏还用于向所述第一PLC发送确认气体信号、第一计时开始 信号和第一计时停止信号，所述第一PLC还用于将所述确认气体信号和第一计时时长发送 给所述控制考评单元。 进一步，所述毒剂泄漏训练室与所述毒气泄漏训练室连接，所述毒剂泄漏训练室 包括：液源箱，设置于所述液源箱内的若干注射泵，与所述注射泵连接的输液管道；每个所 述输液管上设置一个漏液点，所述漏液点处设置泄漏道具。 进一步，所述毒剂泄漏训练室内设置第二交互屏，所述第二交互屏用于向所述第 6 CN 111599246 A 说　明　书 3/16 页 一PLC发送确认毒剂信号、第二计时开始信号和第二计时停止信号，所述第一PLC还用于将 所述确认毒剂信号和第二计时时长发送给所述控制考评单元。 进一步，所述复杂环境训练室与所述毒气泄漏训练室和/或所述毒剂泄漏训练室 连接； 所述火灾毒气侦检训练区包括加热炉、装有易燃物的玻璃管、气泵、收集箱；所述玻璃 管插装到所述加热炉中，所述气泵、所述玻璃管和所述收集箱依次通过管道连通，其中，所 述收集箱上开设取样口；所述控制系统用于开启所述加热炉，当加热时间达到预定加热时 长，关闭所述加热炉，开启所述气泵； 所述固态危化品鉴定训练区包括散落的一种或多种固态危化品样品； 所述精密仪器洗消训练区包括受到危化品污染的若干道具； 所述模拟人体皮肤洗消区包括医用模拟人，所述医用模拟人包括若干块皮肤污染区， 所述皮肤污染区受一种或多种危化品污染。 进一步，所述复杂环境训练室内设置第三交互屏，所述第三交互屏用于向所述第 一PLC发送确认烟气信号、第三开始计时信号和第三计时停止信号，所述第一PLC还用于将 所述确认烟气信号和第三计时时长发送给所述控制考评单元。 进一步，所述训练系统还包括液体堵漏技能训练单元，所述液体堵漏技能训练单 元设置在PVC膜与液体收集池形成的液体泄漏空间内，包括储水罐，通过管道与所述储水罐 连通的水泵，控制所述水泵工作的控制器，所述水泵的出口连接有若干个输出管道，每个输 出管道上均依次连接有电磁阀、手动阀和泄露道具，所述泄露道具上设置有泄漏点；所述控 制器和所述电磁阀均与第二PLC连接，所述控制考评单元用于向所述第二PLC发送控制指 令，所述第二PLC根据所述控制指令控制控制器和电磁阀的工作。 本发明的模拟危险化学品污染的训练系统，能够对受训人员进行毒气泄漏、毒剂 泄漏、火灾毒气侦检、固态危化品鉴定、精密仪器洗消和人体皮肤洗消过程的训练，训练项 目比较全面，并且上述训练项目中均进行实毒训练，使训练环境更接近事故现场；且上述的 训练项目均包括受训准备、气密性检测的前期救援准备训练，使训练过程更加系统和完整， 受训人员经过多次训练后，有利于全面提高受训人员的应对各种情况下危险化学品处理的 能力，减少事故现场危险化学品的应急处理时间，提高危险化学品的处理效率。 附图说明 图1为本发明示例中模拟危险化学品污染的训练系统的结构示意图； 图2为图1中气密检测单元的结构示意图； 图3为图1中模拟实毒训练单元的结构示意图； 图4为图3中毒气泄漏训练室的结构示意图； 图5为图3中毒气泄漏训练室的供气原理图； 图6为图3中毒气泄漏训练室的控制面板结构示意图； 图7为图3中毒剂泄漏训练室的结构示意图； 图8为图3中毒剂泄漏训练室的供液原理图； 图9为图3中复杂环境训练室的结构示意图； 图10为图3中复杂环境训练室的火灾毒气侦检训练区中的设备组成和连接示意图； 7 CN 111599246 A 说　明　书 4/16 页 图11为图1中液体堵漏技能训练单元的结构示意图； 图中： 1、毒气泄漏训练室；2、毒剂泄漏训练室；21、液源箱；3、复杂环境训练室；31、火灾毒气 侦检训练区；311、加热炉；312、玻璃管；313、气泵；314、收集箱；3141、取样口；315、截止阀； 32、固态危化品鉴定训练区；33、精密仪器洗消训练区；34、模拟人体皮肤洗消区；4、过渡室； 5、易燃物；6、气密检测单元；61、气密按钮；62、不气密按钮；63、气体释放托盘；7、储水罐； 71、液位计；72、溢流口；73、排空阀；74、注水口；8、水泵；9、控制器；10、电磁阀；11、手动阀； 12、泄漏道具；121、承压腔；122、泄漏点；13、第一压力变送器；14、快速插拔接头。
