技术摘要：
本发明涉及一种防冻型间接蒸发冷却空调机组，包括第一换热芯体、蒸发冷却降温系统、水箱、室外侧风流道、室内侧风流道，室外侧风流道、室内侧风流道、第一换热芯体、蒸发冷却降温系统均设于机组壳体内部，室外侧风流道流经第一换热芯体的室外空气通道，室内侧风流道流  全部
背景技术：
如专利文献CN201822222249.3、CN201821974088.7所示，数据中心用的间接蒸发 空调系统一般包括水喷淋系统、内侧风系统、外侧风系统、内侧风与外侧风进行换热的换热 芯体以及辅助补冷系统。且主要运行有三种模式：干模式、湿模式、湿模式 机械制冷(或其 它补冷方式如冷冻水盘管补冷)的混合模式。当应用环境温度较低时，运行干模式，机组外 侧水喷淋系统不开启，机组外侧空气与内侧空气通过换热芯体显热交换进行制冷；当应用 环境较温和时，运行湿模式，此时机组喷淋系统开启，水蒸发将室外侧空气冷却后，再通过 换热芯体进行换热，降低室内侧空气温度；当室外环温干球温度较高且湿球温度也较高时， 此时喷淋系统和辅助补冷系统同时开启，机组运行混合模式。 由于需要水喷淋，因而需设置水箱，现有的技术方案中，水箱与室外空气直接接 触，在环境温度较低时，可能出现冰冻现象，为解决该问题，现有技术采用的方案如专利文 献CN201910626222.7所示，是在室外侧环温低于某一温度时，将水箱内水完全排出，但该处 理方案会造成水资源浪费。
技术实现要素：

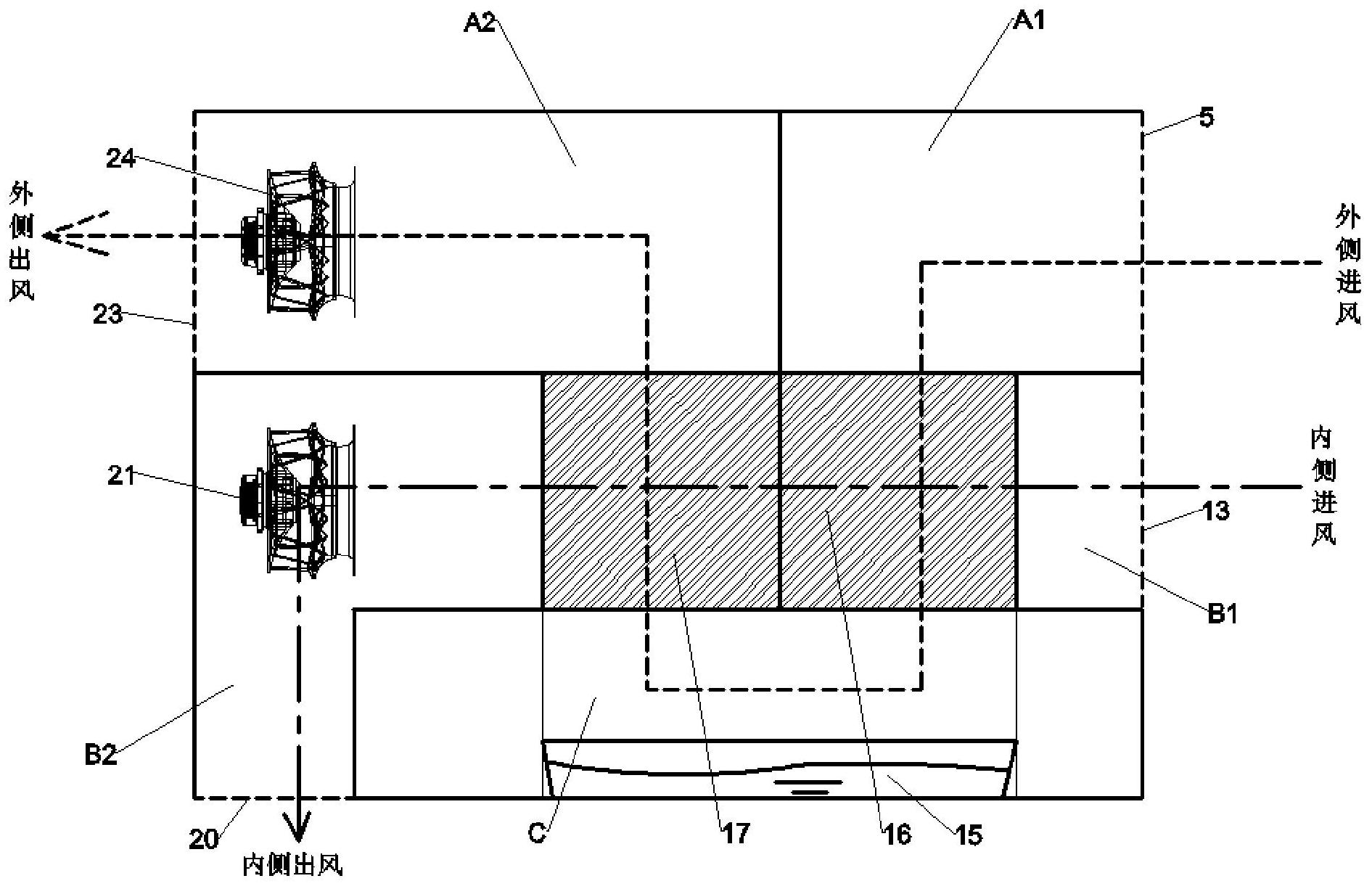

本发明之目的是在不排空水箱中水的情况下，解决机组水箱冰冻问题。 为实现上述目的，本发明的技术方案为： 一种防冻型间接蒸发冷却空调机组，包括第一换热芯体、蒸发冷却降温系统、水 箱、用以输送冷风的室外侧风流道、用以输送热风的室内侧风流道，所述室外侧风流道、室 内侧风流道、第一换热芯体、蒸发冷却降温系统均设于机组壳体内部，所述室外侧风流道流 经第一换热芯体的室外空气通道，所述室内侧风流道流经第一换热芯体的室内空气通道， 所述蒸发冷却降温系统从所述水箱取水并用以对第一换热芯体实施喷撒，所述水箱设于机 组壳体内部，并位于室外侧风流道经第一换热芯体换热后的部位。 作为一种实施方式，为实施二次降温，增强降温效果，机组壳体内部还设有第二换 热芯体，其中第一换热芯体、第二换热芯体均为空空换热器，所述室外侧风流道依次流经第 一换热芯体、第二换热芯体的室外空气通道，所述室内侧风流道依次流经第一换热芯体、第 二换热芯体的室内空气通道。 为在室外侧风进入第二换热芯体前被水箱的水蒸发吸热而冷却，进一步增强降温 效果，所述水箱位于第一换热芯体、第二换热芯体之间的室外侧风流道中。 作为一种实施方式，为利用冷气特性使其自然下沉，减少所需风力，降低整机电 耗，所述室外侧风流道的自室外侧入风口到连通第一换热芯体的部位均位于第一换热芯体 的上方，室外侧风流道的位于第一换热芯体、第二换热芯体之间的部位均位于第一换热芯 体的下方。 3 CN 111594961 A 说　明　书 2/6 页 进一步地，为使重心下移，所述水箱位于机组底部。 进一步地，为实现结构紧凑，缩小整机体积，所述第一换热芯体的室内空气出口直 接对接第二换热芯体的室内空气入口，且两者均设于机组中部，所述室内侧风流道经第一 换热芯体、第二换热芯体直接贯穿机组中部，所述室外侧风流道的自室外侧出风口到连通 第二换热芯体的部位均位于第二换热芯体的上方，且该部位中设有循环风机朝向室外侧出 风口送风。 作为一种实施方式，所述蒸发冷却降温系统具体为水喷淋系统，其喷头位于第一 换热芯体、第二换热芯体的上方并向下对第一换热芯体、第二换热芯体实施喷撒，使水气在 重力下充分流经换热芯体，增强换热效果，且未蒸发的水气自然流回水箱，实现复用。 进一步地，所述室外侧风流道的自室外侧出风口到连通第二换热芯体的部位中设 有挡水板，挡水板位于蒸发冷却降温系统的喷头上方用以避免室外侧风循环将水气带出机 组，提高水利用率。 作为一种实施方式，所述室外侧风流道中设有覆盖其室外侧出入口的过滤器，用 以过滤室外侧空气微颗粒，减少对喷淋水质污染；且/或所述室内侧风流道中设有覆盖其室 内侧出入口的过滤器，用以过滤室内侧空气尘埃，清洁室内空气。 本发明通过将水箱布置于机组内部，室外侧风与换热芯体换热后温升，再与水箱 接触，有利于水箱防冻，同时，也避免了水箱的水与外界风直接接触，有利于抑制微生物生 长，防止水箱中藻类生长堵塞蒸发冷却降温系统，延长蒸发冷却降温系统的使用寿命，同 时，水箱中水不必排出，可有效减少水资源浪费。 上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段， 而可依照说明书的内容予以实施，并且为了让本发明的上述和其它目的、特征和优点能够 更明显易懂，以下特举本发明的
