技术摘要：

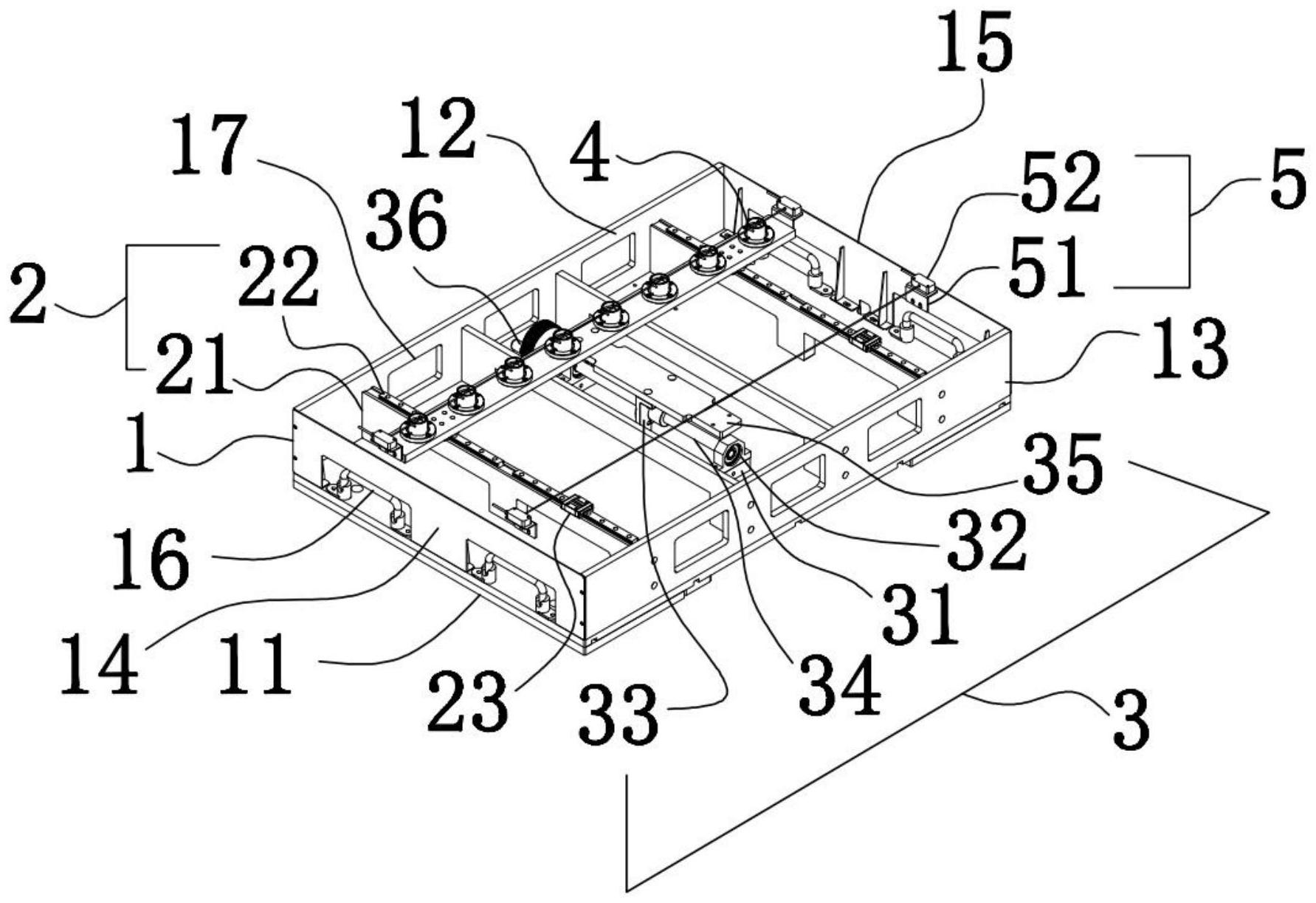

本发明提供了一种自动寻孔插吸嘴工装，包括壳体、导轨装置、驱动装置、吸嘴工装部件、检测部件，所述壳体内部设有若干个导轨装置，所述导轨装置一侧设有驱动装置，所述导轨装置上方设有吸嘴工装部件，所述驱动装置驱动吸嘴工装部件左右滑动，所述吸嘴工装部件两端设有  全部
背景技术：
】 近年来，新能源行业如雨后春笋一样发展起来，方形动力电池占据了很大的份额。 方形电池在生产过程中的化成工序现在基本使用的是负压化成工艺。负压化成工艺使用耐 腐蚀可伸缩吸嘴组件与方形电池的注液孔接触，在负压组件的功能下配合电源柜对电池进 行化成工艺。化成过程中电解液会从负压吸嘴吸出和流入，由于硅胶材质的吸嘴和电解液 接触后会导致吸嘴腐蚀，需要定期更换。插吸嘴工装可以实现快速插吸嘴的功能。满足一次 插多个吸嘴，提高工作效率。 目前，市面上传统的插吸嘴工装是把需要更换的吸嘴设置在工装上，由于吸嘴位 置固定，负压的伸缩吸杆可能由于加工和装配误差存在工装放置的待装吸嘴的工装和伸缩 吸杆中心偏移情况，导致吸嘴无法插入吸杆，工作效率低，安全系数小，成本高。 【
技术实现要素：
】 本发明的目的在于解决市面上传统的插吸嘴工装是把需要更换的吸嘴设置在工 装上，由于吸嘴位置固定，负压的伸缩吸杆可能由于加工和装配误差存在工装放置的待装 吸嘴的工装和伸缩吸杆中心偏移情况，导致吸嘴无法插入吸杆，工作效率低，安全系数小， 成本高的不足而提供的一种新型的自动寻孔插吸嘴工装。 本发明是通过以下技术方案来实现的： 一种自动寻孔插吸嘴工装，包括壳体、导轨装置、驱动装置、吸嘴工装部件、检测部 件，所述壳体内部设有若干个导轨装置，所述导轨装置一侧设有驱动装置，所述导轨装置上 方设有吸嘴工装部件，所述驱动装置驱动吸嘴工装部件左右滑动，所述吸嘴工装部件两端 设有检测部件。 进一步地，所述壳体包括底板、左立板、右立板、前挡板、后挡板、把手，所述底板两 侧分别设有左立板、右立板，所述底板前后两端分别设有前挡板、后挡板，所述底板内侧壁 两端设有若干个把手，所述左立板、右立板上设有若干个开口，所述前挡板、后挡板上设有 若干个开口，所述把手可从前挡板、后挡板上的开口拉出。 进一步地，所述导轨装置包括导轨固定板、直线导轨、滑块，所述导轨固定板安装 在底板上，所述导轨固定板顶部设有若干个直线导轨，所述直线导轨上设有滑块。 进一步地，所述驱动装置包括安装座、轴承座、丝杆连接板、滚珠丝杆、前后连接 板、手柄，所述安装座安装在导轨固定板一侧，所述安装座上设有轴承座，所述轴承座一侧 设有丝杆连接板，所述滚珠丝杆一端与所述轴承座连接，所述滚珠丝杆另一端穿过丝杆连 接板与所述手柄连接，所述丝杆连接板上方设有前后连接板。 进一步地，所述吸嘴工装部件包括吸嘴组件、左右调节板，所述左右调节板安装在 滑块上，所述左右调节板上设有若干个安装吸嘴组件孔，所述吸嘴组件安装在所述安装吸 3 CN 111590510 A 说　明　书 2/3 页 嘴组件孔内，所述安装吸嘴组件孔周围设有螺丝孔。 进一步地，所述吸嘴组件包括防护卡套、吸嘴放置套、螺柱拉杆、拉力弹簧、弹簧球 头柱塞、固定螺丝、弹簧安装架、固定插销、固定卡，所述防护卡套通过固定螺丝固定安装在 左右调节板上的安装吸嘴组件孔上，所述防护卡套内设有吸嘴放置套，所述吸嘴放置套通 过螺柱拉杆与所述防护卡套连接，所述螺柱拉杆两端设有弹簧球头柱塞，所述拉力弹簧一 端与所述螺柱拉杆连接，所述拉力弹簧另一端与所述固定插销连接，所述弹簧安装架通过 固定螺丝固定在左右调节板下方，所述弹簧安装架中部设有若干个圆孔，所述固定插销一 端穿过弹簧安装架中部的圆孔，并通过固定卡固定在所述弹簧安装板上。 进一步地，所述弹簧安装架形状为U型弹簧安装架。 进一步地，所述检测部件包括检测支架、检测光电，所述检测支架安装在左右调节 板两端，所述检测支架上设有检测光电。 进一步地，所述检测支架形状为L型检测支架。 进一步地，所述固定卡形状为E型固定卡。 本发明的有益效果在于：结构简单、使用方便、操作简单，安全可靠性高，成本低， 效率高；提高插吸嘴的优率；减少人工补插吸嘴工作，减少安全事故；满足吸嘴与杆竖直，避 免吸嘴与电池注液孔贴合不紧出现漏液情况。 【附图说明】 图1为本发明自动寻孔插吸嘴工装结构示意图； 图2为本发明吸嘴工装部件结构示意图； 附图标记：1、壳体；11、底板；12、左立板；13、右立板；14、前挡板；15、后挡板；16、把 手；17、开口；2、导轨装置；21、导轨固定板；22、直线导轨；23、滑块；3、驱动装置；31、安装座； 32、轴承座；33、丝杆连接板；34、滚珠丝杆；35、前后连接板；36、手柄；4、吸嘴工装部件；41、 吸嘴组件；410、防护卡套；411、吸嘴放置套；412、螺柱拉杆；413、拉力弹簧；414、弹簧球头柱 塞；415、固定螺丝；416、弹簧安装架；417、固定插销；418、固定卡；42、左右调节板；420、安装 吸嘴组件孔；421、螺丝孔；5、检测部件；51、检测支架；52、检测光电。 【
