技术摘要：
本发明公开了一种仿立体平面发电瓦，包括：位于上层，并带有仿真立体图案的第一玻璃；位于下层的太阳能芯片玻璃；将所述第一玻璃和所述太阳能芯片玻璃粘合在一起的粘结剂层。本发明还公开了仿立体平面发电瓦的制造方法。本发明利用太阳能发电芯片与具有高透光立体图案  全部
背景技术：
现有技术中，太阳能廉价、清洁，是一种可再生能源。最为常见的是在建筑物屋顶 架设太阳能板，利用太阳能板将光能转化为电能，需要在建筑外额外配备光伏发电设备，影 响建筑外观的同时，极大地增加了使用成本。并且，架设太阳能板等装置，占用位置的同时 往往会对屋顶、墙面等位置造成一定的损伤。因此，设计出了发电瓦。但是现有的平面发电 瓦没有立体效果，安装不够方便，同时造价较贵。
技术实现要素：

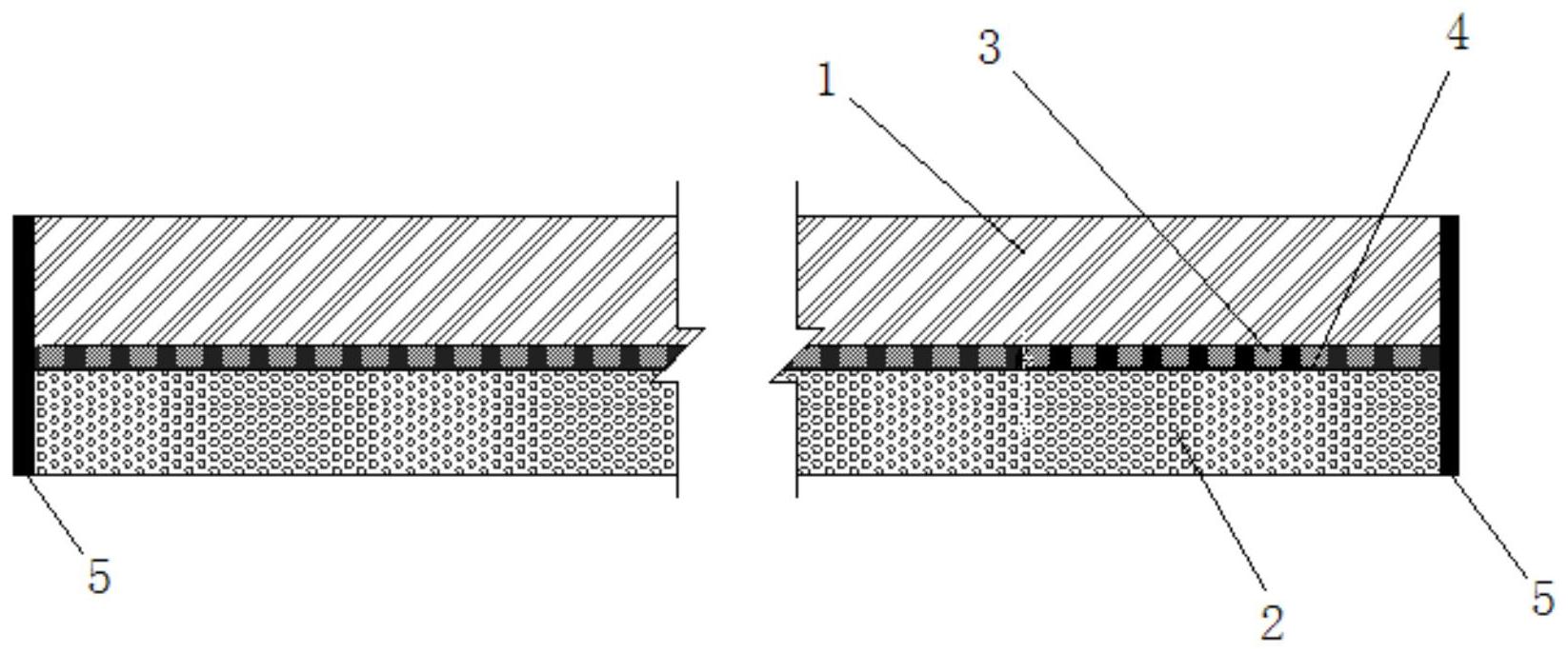

本发明的目的在于提供一种仿立体平面发电瓦及其制造方法，带有仿真立体图 案，并且成本较低。 实现上述目的的技术方案是： 本发明的一种仿立体平面发电瓦，包括： 位于上层，并带有仿真立体图案的第一玻璃； 位于下层的太阳能芯片玻璃；以及 将所述第一玻璃和所述太阳能芯片玻璃粘合在一起的粘结剂层。 优选的，所述第一玻璃为镀膜玻璃，该镀膜玻璃的下表面镀有玻璃膜； 所述镀膜玻璃包括：对玻璃膜进行激光刻划形成带仿真立体图案的图案层。 优选的，所述第一玻璃为透明彩釉玻璃； 所述透明彩釉玻璃包括：对透明彩釉玻璃下表面进行图案喷涂形成带仿真立体图 案的图案层。 优选的，所述第一玻璃和所述太阳能芯片玻璃通过所述粘结剂层粘合形成带仿真 立体图案效果的平面玻璃发电瓦组件； 所述仿立体平面发电瓦还包括：用于对所述平面玻璃发电瓦组件的各个竖直边沿 进行封边的各个丁基胶层。 优选的，所述太阳能芯片玻璃为铜铟镓硒太阳能玻璃组件、碲化铬薄膜太阳能玻 璃组件或者晶硅太阳能玻璃组件。 优选的，所述太阳能芯片玻璃内部含有太阳能芯片，所述太阳能芯片玻璃的底面 开设有电线孔，所述太阳能芯片通过穿过所述电线孔的电线与外部的接线盒电连接。 优选的，所述玻璃膜为PVB胶膜(PolyVinyl  Butyral  Film，化学名是：聚乙烯醇缩 丁醛薄膜)。 本发明的一种仿立体平面发电瓦的制造方法，包括： 对镀膜玻璃下表面的玻璃膜进行激光刻划，形成带仿真立体图案的图案层；或者 对透明彩釉玻璃的下表面进行图案喷涂，形成带仿真立体图案的图案层； 3 CN 111600532 A 说　明　书 2/3 页 利用粘结剂将下方的太阳能芯片玻璃和上方的镀膜玻璃或者透明彩釉玻璃粘合， 形成带仿真立体图案效果的平面玻璃发电瓦组件； 利用丁基胶对所述平面玻璃发电瓦组件的各个竖直边沿进行封边处理。 优选的，还包括：在太阳能芯片玻璃的底面开设电线孔，利用穿过电线孔的电线将 太阳能芯片玻璃内部的太阳能芯片与外部的接线盒电连接。 优选的，在粘合之前，对太阳能芯片玻璃外侧进行2.5mm激光清边处理。 本发明的有益效果是：本发明利用太阳能发电芯片与具有高透光立体图案镀膜技 术或彩釉技术的钢化玻璃合成具有发电功能的发电瓦。可以根据需要加工获得各种仿真立 体图案，形式多样，符合建筑美学要求。并且，本发明的发电瓦尺寸是普通瓦的6倍面积，从 而减少了接线盒，提高安装效率。本发明的发电瓦结构简单，造价较低，实用经济，比目前市 面发电瓦价格降低30％左右。并且，本发明的发电瓦便于拆卸维修，每一块发电瓦都能够实 现独立拆卸和安装。 附图说明 图1是本发明的仿立体平面发电瓦的剖视图； 图2是本发明的仿立体平面发电瓦的立体图； 图3是本发明的仿立体平面发电瓦的制造方法的流程图。
