技术摘要：

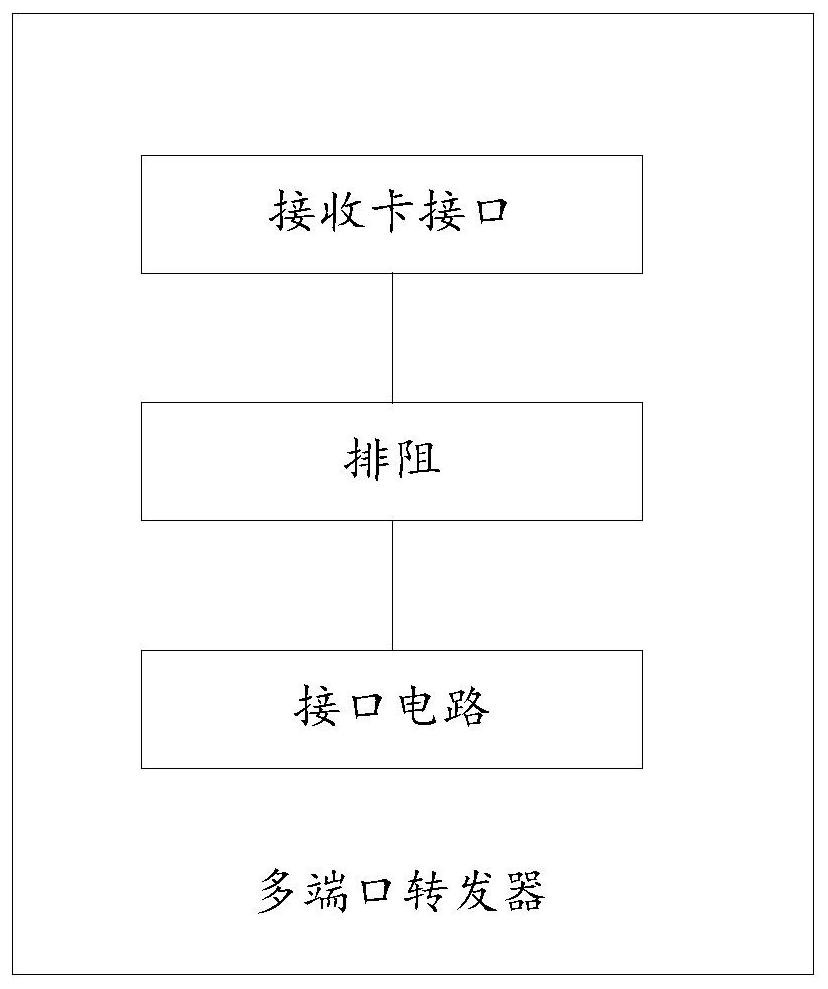

本文公开了一种多端口转发器及控制方法，属于LED技术领域，该多端口转发器包括：若干个接收卡接口、排阻及接口电路，所述排阻与所述若干个接收卡接口一一对应，通过所述排阻选择对应的接收卡与所述接口电路连接；将多种类型的接收卡集成在一个转发器HUB上，并通过排阻  全部
背景技术：
目前，显示屏行业正在蓬勃发展，如此也带动了前端行业的发展。就显示屏接收卡 而言，从以前比较单一垄断的诺瓦两种封装款式，发展到现在的卡莱特、CB等多公司的多种 款式。由于商业竞争，各公司在接收卡设计上都有自己的特殊性，这些特殊性虽然给他们带 来一定的技术保留，但是，却在后期根据结构设计的转接卡带来一定的重复性，有时也需要 根据客户的不同需求，为各种各样的接收卡都设计一款转发器HUB，导致了很多重复设计。
技术实现要素：
本文在于提供一种多端口转发器及控制方法,将多种类型的接收卡集成在一个转 发器HUB上，并通过排阻来选择接收卡的类型，解决了多种接收卡不能兼容的问题，减少了 重复设计，提高了显示屏的用户体验。 本文解决上述技术问题所采用的技术方案如下： 根据本文的一个方面，提供的一种多端口转发器，包括：若干个接收卡接口、排阻 及接口电路，所述排阻与所述若干个接收卡接口一一对应，通过所述排阻选择对应的接收 卡与所述接口电路连接。 可选地，所述接口电路包括：接口板、驱动芯片和输出接口；其中，所述驱动芯片的 管脚6、管脚7、管脚8及管脚9与一个接收卡接口的一端连接，所述驱动芯片的管脚2、管脚3、 管脚4及管脚5与所述一个接收卡接口对应的排阻的一端连接，所述驱动芯片的管脚11、管 脚12、管脚13及管脚14依次与输出接口的端子2、端子4、端子6及端子8连接，所述驱动芯片 的管脚15、管脚16、管脚17及管脚18依次与输出接口的端子1、端子3、端子5及端子7连接，所 述驱动芯片的管脚1和管脚20一起连接至VCC电源端，所述驱动芯片的管脚10和管脚19一起 接地。 可选地，所述驱动芯片的型号为74HC245-0.65。 可选地，所述排阻由4个电阻组成，所述排阻的另一端与接口板连接。 可选地，所述电阻的型号为PR0603-0Ω-1/16W-J。 作为本发明的另一方面，提供的一种多端口转发器控制方法，包括： 为每个接收卡配置一个对应的排阻； 通过所述排阻选择对应的接收卡与接口电路连接； 通过所述接口电路驱动所述接收卡。 可选地，所述接口电路包括：接口板、驱动芯片和输出接口；其中，所述驱动芯片的 管脚6、管脚7、管脚8及管脚9与一个接收卡接口的一端连接，所述驱动芯片的管脚2、管脚3、 管脚4及管脚5与所述一个接收卡接口对应的排阻的一端连接，所述驱动芯片的管脚11、管 脚12、管脚13及管脚14依次与输出接口的端子2、端子4、端子6及端子8连接，所述驱动芯片 3 CN 111583856 A 说　明　书 2/4 页 的管脚15、管脚16、管脚17及管脚18依次与输出接口的端子1、端子3、端子5及端子7连接，所 述驱动芯片的管脚1和管脚20一起连接至VCC电源端，所述驱动芯片的管脚10和管脚19一起 接地。 可选地，所述驱动芯片的型号为74HC245-0.65。 可选地，所述排阻由4个电阻组成，所述排阻的另一端与接口板连接。 可选地，所述电阻的型号为PR0603-0Ω-1/16W-J。 本发明实施例的一种多端口转发器及控制方法，该多端口转发器包括：若干个接 收卡接口、排阻及接口电路，所述排阻与所述若干个接收卡接口一一对应，通过所述排阻选 择对应的接收卡与所述接口电路连接；将多种类型的接收卡集成在一个转发器HUB上，并通 过排阻来选择接收卡的类型，解决了多种接收卡不能兼容的问题，减少了重复设计，提高了 显示屏的用户体验。 附图说明 图1为本发明实施例一提供的多端口转发器功能结构图； 图2-1为发明实施例一提供的一种接口板电路图； 图2-2为发明实施例一提供的一种驱动芯片电路图； 图2-3为发明实施例一提供的一种输出接口电路图； 图2-4为发明实施例一提供的一种诺瓦接收卡接口及排阻电路图； 图2-5为发明实施例一提供的一种卡莱特接收卡接口及排阻电路图； 图3为本发明实施例二提供的一种多端口转发器控制方法流程图。 本文目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
