技术摘要：
本申请提供了一种声波测井仪器的周向定位连接结构，周向定位连接结构包括依次连接的接收电路外壳、上连接头和上调整头，所述上连接头上设置有第一轴槽，所述第一轴槽内安装有第一快旋螺母，所述第一快旋螺母连接所述接收电路外壳和所述上连接头；所述接收电路外壳和所  全部
背景技术：
如图1所示，是现有技术中175℃交叉偶极接收短节中接收声系和接收电路的连接 结构，零件91是接收电路外壳；零件92是上连接头；零件93是接收上调整头。 其中，上连接头左端的公螺纹扣与接收电路外壳右端的母螺纹扣连接，上连接头 右端的母螺纹扣与接收上调整头左端的公螺纹扣连接。单纯的螺纹扣连接不能保证接收电 路和接收声系的周向方向性，所以通过图1所示的连接结构连接的接收短节在与其他仪器 进行连接时，需要进行周向方位刻度。
技术实现要素：

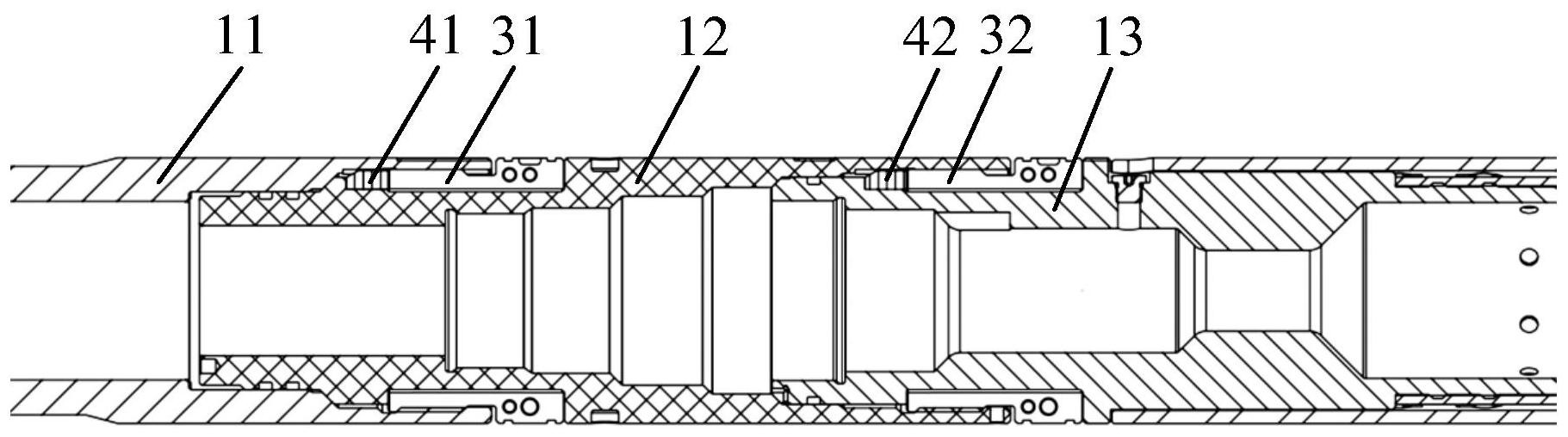

为解决上述问题，本申请提供了一种声波测井仪器的周向定位连接结构，在仪器 连接时能实现周向定位，且定位方便可靠。 本申请提供了一种声波测井仪器的周向定位连接结构，周向定位连接结构包括依 次连接的接收电路外壳、上连接头和上调整头，所述上连接头上设置有第一轴槽，所述第一 轴槽内安装有第一快旋螺母，所述第一快旋螺母连接所述接收电路外壳和所述上连接头； 所述接收电路外壳和所述上连接头之间还设置有第一定位键，所述第一定位键对所述接收 电路外壳和所述上连接头进行周向定位， 所述上调整头上设置有第二轴槽，所述第二轴槽内安装有第二快旋螺母，所述第 二快旋螺母连接所述上连接头和所述上调整头；所述上连接头和所述上调整头之间还设置 有第二定位键，所述第二定位键对所述上连接头和所述上调整头进行周向定位。 相比于现有技术，本申请具有以下有益效果： 本申请提供的声波测井仪器的周向定位连接结构，通过设置键槽结构 快旋螺母 的方式，使接收电路外壳和上连接头、上连接头和上调整头之间连接紧密，并可实现周向定 位，省去了仪器在下井作业前进行方位刻度这一步骤，大大简化了仪器下井前的操作流程， 同时，也有效提高了仪器装配的定位精度。此外，本申请提供的周向定位连接结构相对简 单，工作可靠性高，使用寿命长，大大提高了该周向定位连接结构的实用性。 本申请的其它特征和优点将在随后的说明书中阐述。 附图说明 附图用来提供对本申请技术方案的进一步理解，并且构成说明书的一部分，与本 申请的实施例一起用于解释本申请的技术方案，并不构成对本申请技术方案的限制。 图1为现有技术中的测井仪器的周向定位连接结构的示意图； 图2为本申请实施例所述的声波测井仪器的周向定位连接结构的示意图； 4 CN 111577247 A 说　明　书 2/5 页 图3为本申请实施例所述的接收电路外壳的结构示意图； 图4为本申请实施例所述的上连接头的结构示意图一； 图5为本申请实施例所述的上连接头的结构示意图二； 图6为本申请实施例所述的上调整头的结构示意图； 图7为本申请实施例所述的第一限位槽的局部结构示意图(轴测图)； 图8为本申请实施例所述的第一限位槽的局部结构示意图(正视图)； 图9为本申请实施例所述的第一定位键的结构示意图。 图示说明： 11-接收电路外壳，111-第一横槽，12-上连接头，121-第二横槽，13-上调整头，21- 第一轴槽，22-第二轴槽，31-第一快旋螺母，32-第二快旋螺母，41-第一定位键，42-第二定 位键，51-径向限位部，52-周向限位部，61-第一限位槽，62-第二限位槽，71-径向限位槽， 72-周向限位槽，8-工艺槽，91-接收电路外壳(现有技术)，92-上连接头(现有技术)，93-上 调整头(现有技术)。
