技术摘要：
本发明提供一种空气调节机，其在不会使通风阻力大幅上升的情况下减少吹出风与翅片发生碰撞而产生的送风噪音。空气调节机具备：室内热交换器(18)，其以包围涡轮风扇(17)的外周的方式配置；以及多个整流板(32)，它们安装于室内热交换器(18)的内周侧，室内热交换器(18)具  全部
背景技术：
以往，已知在离心风扇的周围设置有翅片管形的热交换器的顶棚嵌入型的空气调 节机(例如，参照专利文献1)。 专利文献1所公开的空气调节机在方形的热交换器的四边的内侧的中央分别配置 有3张折流板。折流板向与离心风扇的旋转方向相反的方向倾斜，且形成为向内侧鼓出的曲 面状。专利文献1的空气调节机使吹出风流入3张折流板的狭窄空间并使吹出风的朝向向翅 片的方向变化，从而减少吹出风与翅片发生碰撞而产生的送风噪音。 现有技术文献 专利文献 专利文献1：日本特开2001-99436号公报
技术实现要素：

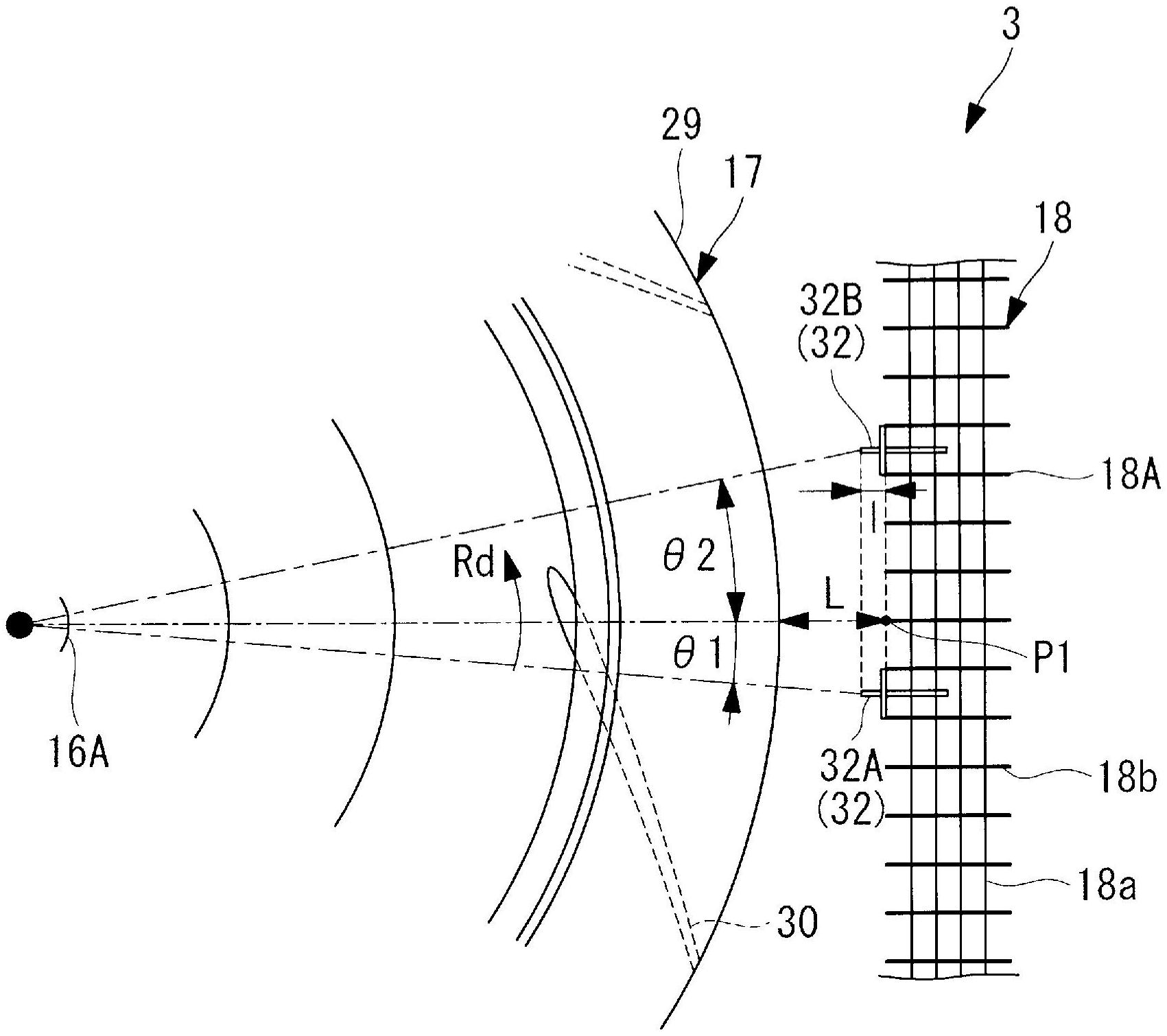

发明所要解决的课题 然而，专利文献1的空气调节机在方形状的热交换器的四边的内侧的中央分别配 置3张折流板。折流板向与离心风扇的旋转方向相反的方向倾斜且形成为向内侧鼓出的曲 面状。因此，由于配置折流板，通风阻力大幅上升。 本发明是鉴于这样的情况而完成的，其目的在于提供一种空气调节机空气调节机 能够在不会使通风阻力大幅上升的情况下减少吹出风与翅片发生碰撞而产生的送风噪音 的空气调节机。 用于解决课题的方案 为了解决上述课题，本发明的空气调节机采用以下的方案。 本发明的一方案的空气调节机具备：风扇，其使沿着旋转轴的轴线方向流入的空 气向与所述轴线方向交叉的半径方向流出；热交换器，其以包围所述风扇的外周的方式配 置，并且具有导热管、及安装于该导热管的多个翅片；以及多个整流板，它们安装于所述热 交换器的内周侧，并且沿着与所述旋转轴平行的轴线延伸并朝向所述旋转轴呈直线状突 出，所述热交换器具有：多个平面部，它们在相对于所述风扇的最接近位置沿着与所述半径 方向正交的平面配置；以及多个曲面部，它们连结所述多个平面部，在所述多个平面部中的 至少任一个上，在比所述最接近位置靠所述风扇的旋转方向的上游侧的第一规定位置安装 有第一所述整流板，在比所述最接近位置靠所述风扇的旋转方向的下游侧的第二规定位置 安装有第二所述整流板，所述第一整流板与所述第二整流板相邻地配置。 根据本发明的一方案的空气调节机，在热交换器的多个平面部中的至少任一个 上，在比与风扇最接近的最接近位置靠风扇的旋转方向的上游侧的第一规定位置安装有第 一整流板。因此，吹出风的旋转方向上的速度成分在到达最接近位置前由于在第一整流板 3 CN 111602006 A 说　明　书 2/7 页 产生的紊流而减少，从而在最接近位置，吹出风与翅片发生碰撞而产生的送风噪音减少。 根据本发明的一方案的空气调节机，在热交换器的多个平面部中的至少任一个 上，在比与风扇最接近的最接近位置靠风扇的旋转方向的下游侧的第二规定位置安装有第 二整流板。因此，在比最接近位置靠风扇的旋转方向的下游侧处吹出风的旋转方向上的速 度成分再次上升的情况得到抑制，吹出风与翅片发生碰撞而产生的送风噪音减少。 根据本发明的一方案的空气调节机，由于整流板沿着与风扇的旋转轴平行的轴线 延伸并成为朝向旋转轴呈直线状突出的形状，因此与向与风扇的旋转方向相反的方向倾斜 且形成为向内侧鼓出的曲面状的情况相比，通风阻力减少。由于第一整流板与第二整流板 夹着最接近位置而在风扇的旋转方向的上游侧与下游侧相邻地配置，因此与配置包含最接 近位置在内的3张整流板的情况相比，通风阻力减少。 这样，根据本发明的一方案的空气调节机，能够在不会使通风阻力大幅上升的情 况下减少吹出风与翅片发生碰撞而产生的送风噪音。 在本发明的一方案的空气调节机中，也可以是，所述第一规定位置是通过所述平 面部的所述最接近位置的所述半径方向与通过所述第一整流板的前端的所述半径方向所 成的角为3度以上且7度以下的范围的位置。也可以是，所述第一规定位置更优选是角θ1为5 度的位置。 这样，能够适当地减少最接近位置处的吹出风的旋转方向上的速度成分。 在本发明的一方案的空气调节机中，也可以是，所述第二规定位置是通过所述平 面部的所述最接近位置的所述半径方向与通过所述第二整流板的前端的所述半径方向所 成的角为15度以上且20度以下的范围的位置。 这样，能够适当地抑制在比最接近位置靠风扇的旋转方向的下游侧处吹出风的旋 转方向上的速度成分再次上升的情况。 在本发明的一方案的空气调节机中，也可以是，在将安装有所述第一整流板和所 述第二整流板的所述平面部的所述最接近位置处的所述风扇与所述热交换器在所述半径 方向上的距离设为L，将所述第一整流板的朝向所述旋转轴突出的长度设为1的情况下，满 足L/1≥3.5且1≥7mm。 通过将风扇与热交换器的半径方向上的距离L设为第一整流板朝向旋转轴突出的 长度1的3.5倍以上，能够充分地抑制第一整流板带来的通风阻力的上升。通过将1设为7mm 以上，从而在第一整流板适当地产生紊流，进而能够减少最接近位置处的吹出风的旋转方 向上的速度成分。 发明效果 根据本发明，能够提供一种空气调节机，该空气调节机能够在不会使通风阻力大 幅上升的情况下减少吹出风与翅片发生碰撞而产生的送风噪音。 附图说明 图1是本发明的一实施方式的空气调节机的立体图。 图2是图1所示的空气调节机的室内机的纵剖视图。 图3是从开口侧观察图2所示的风扇以及室内热交换器时的图。 图4是图2所示的室内热交换器以及整流板的局部放大图。 4 CN 111602006 A 说　明　书 3/7 页 图5是图3所示的第一平面部的最接近位置的附近的局部放大图。 图6是示出在室内机产生的噪音的声压级的曲线图。
