技术摘要：
本发明涉及一种不锈钢卷连续裁剪方法，该不锈钢卷连续裁剪方法采用如下裁剪机械，该裁剪机械包括支撑装置和设置在支撑装置上的牵引装置，支撑装置的外部一侧设置有裁切装置，另一侧设置有不锈钢卷。本发明通过带传动的方式带动两组带轮同步同向转动，从而使两组牵引机  全部
背景技术：
不锈钢一般都是成卷的或者大张的板材，做成成品的话需要对不锈钢进行裁切， 不锈钢卷在裁切时要确保其上料的长度相等，才能保证每次裁切出的不锈钢板尺寸相同， 避免了后期加工时产生较多的边角料，造成浪费。 现有的不锈钢裁切存在以下缺点：一、由于不锈钢连续上料，容易在裁切时切刀侧 壁与不锈钢之间发生碰撞，导致切刀不稳定；二、不锈钢进行定长裁切时需要人工辅助量出 所要裁切的长度，裁切效率低。 为此，本发明提供一种不锈钢卷连续裁剪方法。
技术实现要素：

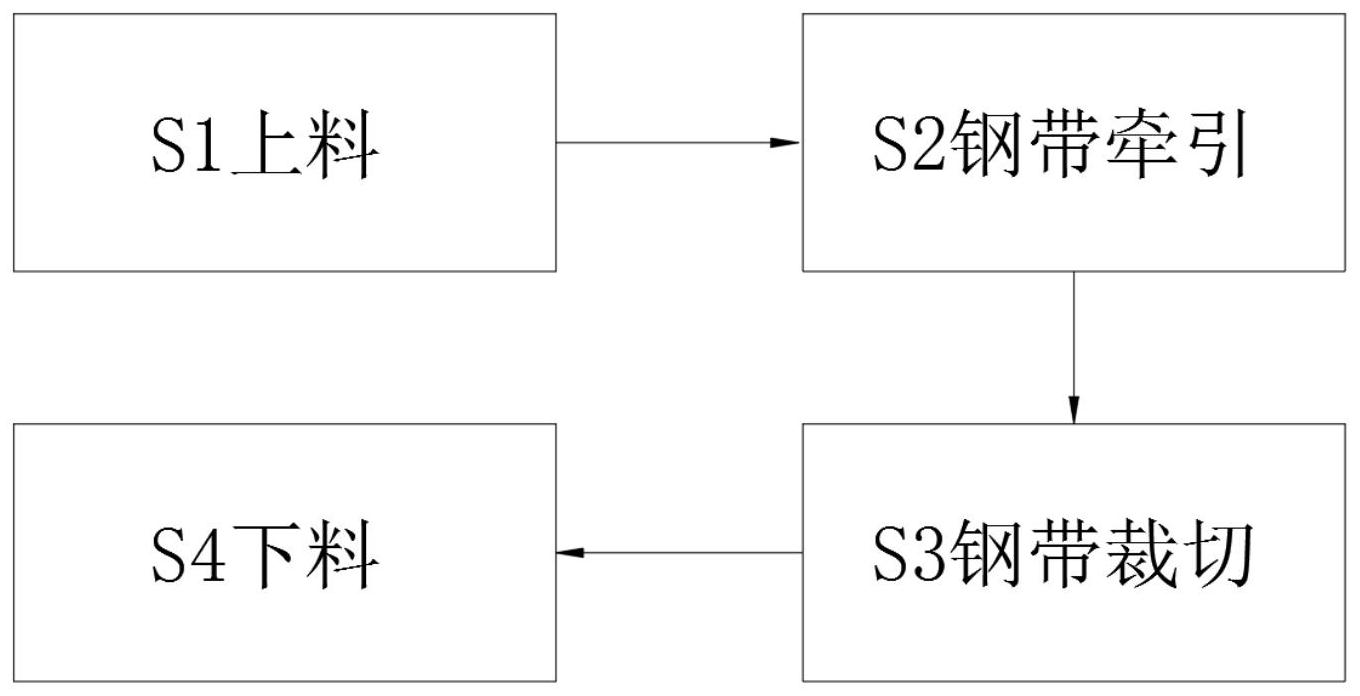

为了实现上述目的，本发明采用以下技术方案来实现：一种不锈钢卷连续裁剪方 法，该不锈钢卷连续裁剪方法采用如下裁剪机械，该裁剪机械包括支撑装置和设置在支撑 装置上的牵引装置，所述支撑装置包括两组平行设置的L型板，L型板的水平段顶部开设有 沿其长方向延伸的T型滑槽，T型滑槽延伸至水平段的末端，T型滑槽内滑动设置有多组第一 支架，两组所述L型板的水平段相对侧开设有沿其长度方向延伸的腰型孔，且腰型孔与T型 滑槽连通，第一支架的侧壁设置有贯穿腰型孔的第一螺纹杆，第一螺纹杆上螺接有螺母，两 组L型板上的第一支架之间架设有支撑辊；所述支撑装置的外部靠近竖直段一侧设置有不 锈钢卷，不锈钢卷包括支撑座和绕卷在支撑座之间卷芯上的不锈钢带组成，支撑装置中的 支撑辊均与不锈钢带的底面接触； 所述L型板的水平段远离腰型孔的一侧一体成型有延伸板，牵引装置包括垂直固 定在延伸板顶部的第二支架，每组延伸板上设置有两组第二支架，所述第二支架之间架设 有转轴，且转轴的两端通过轴承与第二支架的侧壁转动连接，所述转轴的外部固定套设有 带轮，且带轮的两端设置有限位环，两组带轮通过输送带传动连接，其中一组所述第二支架 的外侧固定安装有电机，电机的输出端与其中一组转轴固定连接； 所述牵引装置还包括牵引机构，牵引机构包括分别设置在两组限位环外沿的伸缩 支架和架设在两组伸缩支架之间的扇形板，所述扇形板的外壁粘接有橡胶层，橡胶层的外 壁与不锈钢带的顶面相接触； 所述支撑装置的外部靠近水平段末端一侧设置有裁切装置，裁切装置包括安装罩 和设置在安装罩底部的裁切台，安装罩为开口向下的匚型结构，其两侧呈开口状，不锈钢带 穿过安装罩的内部，所述安装罩的侧壁内部铰接有切刀，且裁切台的顶部对应切刀的位置 开设有条形凹槽，安装罩的顶部内侧设置有凸轮，所述切刀的末端与裁切台之间设置有弹 簧，弹簧的底端通过导向杆与裁切台固定连接； 该不锈钢卷连续裁剪方法包括如下步骤： 4 CN 111570653 A 说　明　书 2/5 页 S1上料：将不锈钢带穿过支撑辊和牵引机构之间，使支撑辊和牵引机构对不锈钢 带有一定的夹持力； S2钢带牵引：启动电机，使其驱动两组带轮同步逆时针转动，进而带动两组牵引机 构转动，牵引机构与不锈钢带接触时，将其向前牵引一段距离； S3钢带裁切：牵引装置牵引过来的不锈钢带输送至裁切装置的裁切台上，凸轮由 最高处转动至最低处，给切刀向下的压力，对不锈钢带进行裁切； S4下料：裁切结束后，凸轮由最低处转动至最高处，不再给切刀向下的压力，弹簧 给切刀向上的弹力，使其向上翻转，牵引机构重新与不锈钢带接触，并将其牵引一段距离， 裁切下的不锈钢带被顶出下料。 优选的，所述L型板的竖直段上开设有轴孔，且轴孔位于竖直段正面顶端，第一支 架的侧壁靠顶端开设有与轴孔相同的通孔，L型板的竖直段之间设置有相同的支撑辊，支撑 辊的两端设置有延伸至轴孔和第一支架侧壁通孔的辊轴。 优选的，所述第一支架的高度从L型板的竖直段到L型板水平段末端逐渐降低，靠 近L型板竖直段的第二支架高度高于远离L型板竖直段的第二支架。 优选的，所述伸缩支架由伸缩杆和一体成型在伸缩杆末端的扇形板组成，扇形板 的两边与伸缩杆之间的夹角为锐角，扇形板的内壁与扇形板的外沿固定连接。 优选的，所述限位环的外沿对应伸缩杆的位置开设有伸缩槽，且伸缩杆延伸至伸 缩槽内，伸缩槽的底部转动设置有中心轴，中心轴的外部固定套设有齿轮，伸缩杆的末端开 设有匚型孔，且匚型孔的其中一侧内壁开设有多组与齿轮相啮合的齿槽。 优选的，所述中心轴穿过限位环的外侧壁通向外部，且中心轴的末端连接有第二 螺纹杆，第二螺纹杆的末端开设有定位槽，且定位槽内滑动对接有转动件，所述第二螺纹杆 的外部还螺接有用于锁紧第二螺纹杆的锁紧螺母。 优选的，所述定位槽由圆槽和对称开设在圆槽两侧的矩形凹槽组成，转动件由圆 杆和对称设置在圆杆一端的矩形凸起组成，圆杆的另一端设置有垂直贯穿其外壁的转杆。 优选的，所述凸轮的轴两端设置有安装板，安装板与裁切台的顶部固定连接，且安 装板的外侧设置有用于驱动凸轮的马达，所述切刀在弹簧的弹性力作用下始终与凸轮的外 沿相抵接。 优选的，所述扇形板对应的角度小于180度，且两组带轮外部的牵引机构在转动过 程中相互不接触。 有益效果 1.本发明通过带传动的方式带动两组带轮同步同向转动，从而使两组牵引机构间 歇但不间断得将不锈钢带牵引至裁切装置处，在两组牵引机构均不牵引的间隙对不锈钢进 行裁切，避免了因不锈钢输送导致其与切刀发生碰撞； 2.本发明利用角度相同的两组牵引机构对不锈钢进行定长牵引，同时对不同厚度 的不锈钢带进行牵引时，可以调整伸缩支架伸出的长度，使橡胶层与不锈钢带紧密接触；当 不锈钢带需要分切的长度不同时，则更换对应角度的扇形板即可。 附图说明 下面结合附图和实施例对本发明进一步说明。 5 CN 111570653 A 说　明　书 3/5 页 图1是本发明的流程图； 图2是本发明的结构示意图； 图3是本发明支撑装置的立体图； 图4是本发明牵引机构的结构示意图； 图5是本发明牵引机构的立体图； 图6是本发明图4中A区域的放大示意图； 图7是本发明图5中B区域的放大示意图； 图8是本发明裁切装置的内部结构示意图。 图中：10、不锈钢卷；20、支撑装置；21、L型板；211、轴孔；212、T型滑槽；213、腰型 孔；22、第一支架；221、第一螺纹杆；23、支撑辊；231、辊轴；30、牵引装置；31、第二支架；32、 转轴；33、带轮；34、限位环；341、伸缩槽；341、中心轴；343、齿轮；35、输送带；36、电机；37、牵 引机构；371、伸缩支架；3711、匚型孔；3712、齿槽；372、扇形板；373、橡胶层；38、第二螺纹 杆；381、定位槽；382、转动件；383、锁紧螺母；40、裁切装置；41、安装罩；42、裁切台；421、条 形凹槽；43、切刀；44、凸轮；45、弹簧。
