技术摘要：
本发明公开了一种钢筋桁架楼承板防漏浆连接板，包括主板部分(31)、与所述主板部分(31)的第一端连接且用于与第一钢筋桁架楼承板(1)公母扣贴合连接的第一弯钩部分(32)以及与所述主板部分(31)的第二端连接且用于与第二钢筋桁架楼承板(2)公母扣贴合连接的的第二弯钩部分(33  全部
背景技术：

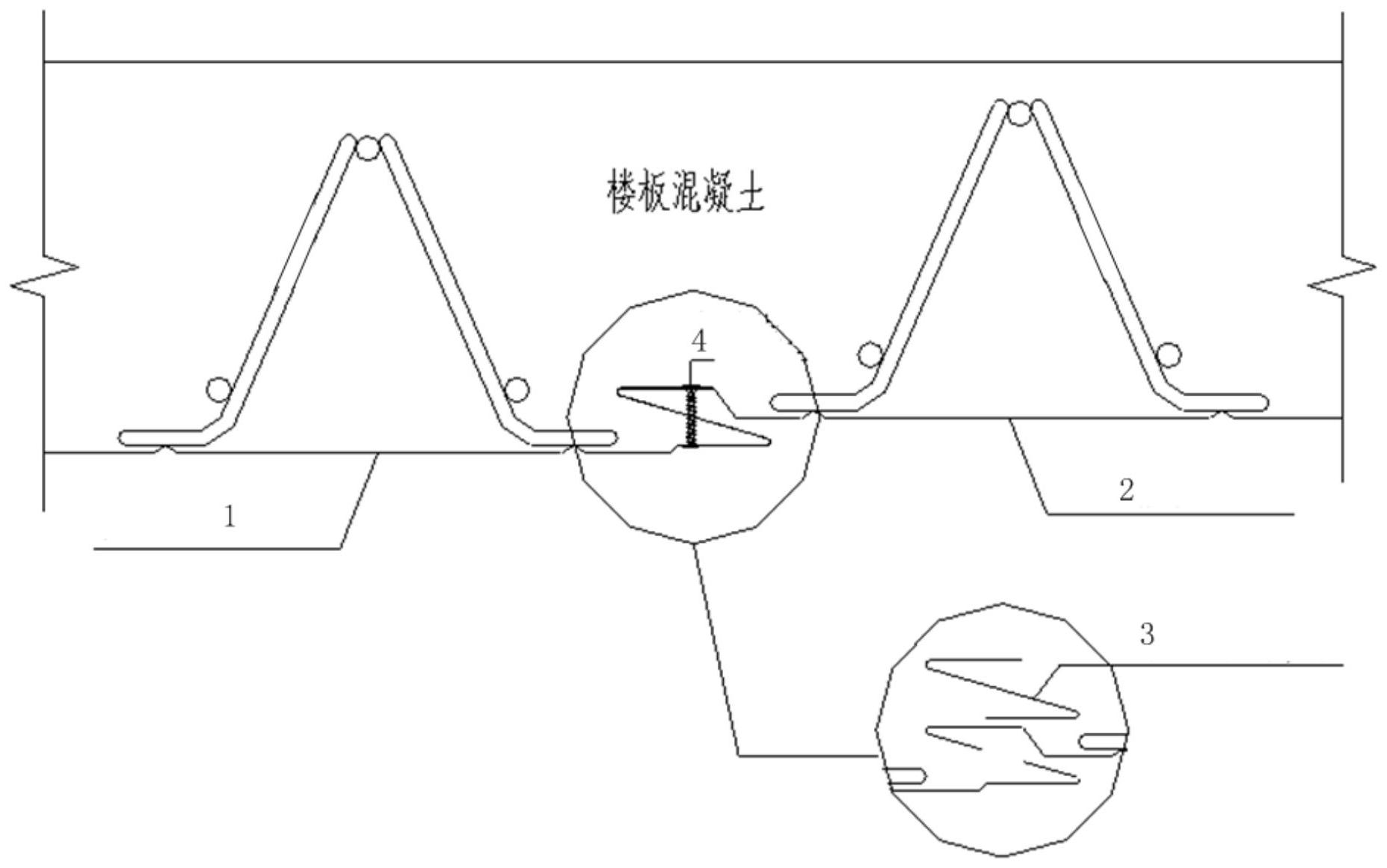

由于钢筋桁架楼承板规格固定，且实际生产和施工中存在各种误差，导致钢筋桁 架楼承板排布设计与实际施工排布不能完全一致，施工时最后一块钢筋桁架楼承板往往比 设计宽度大，此时，最后一块钢筋桁架楼承板需搭在前一块钢筋桁架楼承板上一定宽度，由 此造成的后果是浇筑混凝土时将会出现漏浆现象，影响楼板外观质量等。 目前，施工单位在浇筑混凝土前会在两块钢筋桁架楼承板重叠处粘贴胶带，但由 于钢筋桁架楼承板底模为镀锌钢板，胶带与底膜钢板的粘贴密实度较小，且在施工时容易 扰动，导致最终仍会出现漏浆现象。请参考图1和图2，图1为钢筋桁架楼承板示意图，图2为 现有技术中一种典型的钢筋桁架楼承板重叠处示意图。 综上所述，如何有效地解决浇筑混凝土时两块钢筋桁架楼承板重叠处出现漏浆等 问题，是目前本领域技术人员急需解决的问题。
技术实现要素：
本发明的目的是提供一种钢筋桁架楼承板防漏浆连接板，通过在钢筋桁架楼承板 重叠位置放置一块防漏浆连接板能有效控制浇筑混凝土时出现漏浆现象。 为解决上述技术问题，本发明提供如下技术方案： 一种钢筋桁架楼承板防漏浆连接板，包括主板部分、与所述主板部分的第一端连 接且用于与第一钢筋桁架楼承板公母扣贴合连接的第一弯钩部分以及与所述主板部分的 第二端连接且用于与第二钢筋桁架楼承板公母扣贴合连接的的第二弯钩部分，所述第一弯 钩部分与主板部分的夹角与第一钢筋桁架楼承板公母扣弯折角相等，所述第二弯钩部分与 主板部分的夹角与第二钢筋桁架楼承板公母扣弯折角相等。 优选地，所述第一钢筋桁架楼承板公母扣与第一弯钩部分之间以及所述第二钢筋 桁架楼承板公母扣与第二弯钩部分之间均通过螺钉连接。 优选地，所述第一钢筋桁架楼承板公母扣、第一弯钩部分、主板部分、第二弯钩部 分、所述第二钢筋桁架楼承板公母扣通过贯穿的自攻螺钉连接。 优选地，所述第一钢筋桁架楼承板公母扣弯折角和第二钢筋桁架楼承板公母扣弯 折角相等。 优选地，所述第一钢筋桁架楼承板公母扣弯折角和第二钢筋桁架楼承板公母扣弯 折角为25°-35°。 优选地，所述钢筋桁架楼承板防漏浆连接板通过镀锌钢板弯折成型。 优选地，所述镀锌钢板的板厚度为0.4-0.6mm，屈服强度不低于260N/mm2，所述镀 锌层两面厚度总计不小于120g/m2。 3 CN 111576706 A 说　明　书 2/4 页 优选地，所述钢筋桁架楼承板防漏浆连接板的弯钩部分平直段长度与钢筋桁架楼 承板底模公母扣水平尺寸一致。 优选地，所述钢筋桁架楼承板防漏浆连接板的主板部分长度为与钢筋桁架楼承板 底模水平尺寸一致。 优选地，所述钢筋桁架楼承板防漏浆连接板的长度大于等于600mm。 本发明所提供的钢筋桁架楼承板防漏浆连接板，包括主板部分、第一弯钩部分以 及第二弯钩部分，形状为反Z型。第一钢筋桁架楼承板公母扣和第二钢筋桁架楼承板公母扣 之间具有重叠部分，重叠处具有间隙，钢筋桁架楼承板防漏浆连接板连接于第一钢筋桁架 楼承板公母扣和第二钢筋桁架楼承板公母扣之间重叠处。第一弯钩部分与主板部分的第一 端连接，第二弯钩部分与主板部分的第二端连接，主板部分、第一弯钩部分以及第二弯钩部 分是一个整体。 第一弯钩部分与主板部分的夹角与第一钢筋桁架楼承板公母扣弯折角相等，第二 弯钩部分与主板部分的夹角与第二钢筋桁架楼承板公母扣弯折角相等。在浇筑混凝土前， 将第一弯钩部分与第一钢筋桁架楼承板公母扣贴合连接起来，将第二弯钩部分与第二钢筋 桁架楼承板公母扣贴合连接起来，以此钢筋桁架楼承板防漏浆连接板与第一钢筋桁架楼承 板公母扣和第二钢筋桁架楼承板公母扣连接起来。并且，第一弯钩部分与第一钢筋桁架楼 承板公母扣贴合连接以及第二弯钩部分与第二钢筋桁架楼承板公母扣贴合连接为紧密贴 合连接，连接牢固，施工时不容易扰动，不会松动。钢筋桁架楼承板防漏浆连接板将第一钢 筋桁架楼承板公母扣和第二钢筋桁架楼承板公母扣重叠处的间隙封堵住，有效控制浇筑混 凝土时出现漏浆现象，提高楼板的外观质量。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为钢筋桁架楼承板示意图； 图2为现有技术中一种典型的钢筋桁架楼承板重叠处示意图； 图3为本发明一种钢筋桁架楼承板防漏浆连接板示意图； 图4为本发明一种钢筋桁架楼承板防漏浆连接板应用示意图。 附图中标记如下： 第一钢筋桁架楼承板1、第二钢筋桁架楼承板2、防漏浆连接板3、主板部分31、第一 弯钩部分32、第二弯钩部分33、自攻螺钉。
