技术摘要：
本发明是一种无缝密封活塞，通过在活塞头部的外周设置无缝密封圈，在密封圈与活塞体之间设置分隔槽和填充材料，可以根据气缸内的压力相应自动增加或减弱活塞与气缸之间的应力压力，相应自动调整活塞与气缸壁之间的密封性和摩擦阻力，对内燃机极大地加强了气缸高压气体  全部
背景技术：
活塞与气缸、气缸盖共同形成内燃机的燃烧室，活塞将顶部所受的工质压力通过 活塞销传递给连杆，然后再传递到曲轴，将工质内能转化为机械做功，活塞与气缸壁一起构 成往复运动的密封装置，保障燃烧室在容积变化情况下的良好密封性，使气缸内的工质燃 气不会泄漏到曲轴箱中，而曲轴箱和气缸壁上的机油也不会泄漏到燃烧室气缸中，活塞是 内燃机的重要组成部件，一般地，也将与活塞相关的组件称为活塞组。 活塞主要由活塞头部、活塞裙、活塞销座、活塞环组成，除活塞环外的其他三部分 组成活塞体，活塞体的制造材料一般是相对密度较小的铝基合金，材料一般应具有密度较 小、热强度好、散热性好、膨胀系数小、耐磨性好、良好的减摩性和工艺性好等的特性。活塞 头部包括顶部和环带两部分，环带是活塞头部外周开有环槽的部分，活塞顶部到第一道环 槽的距离为活塞的顶岸(火力岸)高度。活塞环主要起密封作用，也把活塞的热量传递到气 缸壁；活塞环分为气环和油环，气环主要起气体密封作用，主要防止气缸内的高压气体泄漏 到曲轴箱中，也对机油的密封起补充作用；油环主要密封机油，防止曲轴箱和气缸壁上的机 油泄漏到燃烧室中，并在活塞下行时将气缸壁上多余的机油刮回到机底箱。汽油机一般有 一至二道气环，一道油环；柴油机一般有二至四道气环，一至二道油环。 活塞环的密封原理。活塞与气缸之间的密封是通过活塞的活塞环来实现的。活塞 环是带开口的弹性金属环，活塞环的材料一般应有耐磨性、耐热性、耐腐蚀性、易导热性、强 韧性、适当的弹性等，活塞环安装在活塞环槽中，活塞环的外周面以一定的弹力与气缸壁紧 密贴合，形成第一密封面，当气缸内的高压气体沿气缸壁进入环槽，将环向环槽的侧面压 紧，形成第二密封面，并且进入环槽的高压气体作用在环背的压力会使得活塞环对气缸壁 的压力增大，又加强了第一密封面，气缸中气体的压力越大，则气环各密封面的压力也越 大，气环密封得就越紧密。由于有切口间隙，一般只用一道气环密封是不足够的，往往需要 设置多道气环进行密封，形成迷宫式通道，确保气体泄漏减至最小，实现良好的密封作用。 活塞环密封的缺点和问题。活塞环存在漏气的情况；活塞环有切口，虽然切口很 小，并且经过有多道气环进行密封，但漏气的情况不可避免；一般情况下，由于发动机高速 运转，每次压缩和做功的时间很短，所以漏气情况影响轻微；但在发动机低速运行时，以及 发动机工质燃气高压工作时，活塞环漏气情况会对发动机的效率带来极大的影响。活塞缝 隙对内燃机的影响很大，由于活塞环的设计，不可避免会形成很多缝隙；首先是顶岸与气缸 壁之间的间隙，顶岸是活塞头部外周第一道环槽至活塞顶部之间的部分，由于活塞与气缸 的膨胀系数不同，一般来说，活塞的膨胀系数要比气缸要大，所以活塞顶岸与气缸壁之间要 留有空隙，否则，当活塞温度较高时，活塞头部就会膨胀并与气缸壁压紧，会极大地增大摩 擦阻力，容易造成拉缸现象；环岸也存在同样的情况；活塞环与活塞槽之间也会有间隙；当 混合气体被压缩和在燃烧室进行燃烧时，混合了燃料的混合气体不可避免地会进入到缝隙 3 CN 111594337 A 说　明　书 2/4 页 中，由于缝隙相对远离燃烧室，接近活塞中部和气缸壁，相对温度较低，所以很容易造成不 完全燃烧，会生成不完全燃烧的碳晶颗粒物（PM）和残留碳氢化合物（HC），不完全燃烧会增 加有害物排放和降低内燃机的热效率，无论是汽油机还是柴油机，都会发生不完全燃烧的 情况；活塞缝隙是造成内燃机不完全燃烧和废气有害物排放过高的重要原因之一；由于环 槽缝隙的存在，机油也会渗入其中，并会发生机油碳化现象，在吸气和压缩时，活塞环两边 的压力差完全相反，使得活塞环会在环槽两侧来回摆动，环槽中的碳粒或其他杂质颗粒会 使得活塞环与活塞环槽不能完整地贴合，会增加漏气情况，严重时会发生活塞环扭曲变形， 发生卡死，甚至会折断。 理论上压缩比是影响往复活塞式内燃机热效率的主要因素，压缩比越大，热效率 就越大。要提高发动机的热效率，最主要的手段就是增大压缩比，增大压缩比也会相应增大 工质燃气的压力，这也会导致活塞环漏气的情况变得更加严重，活塞环会成为影响热效率 的重要因素，漏气的活塞环设计已经不适合高压内燃机的应用。 随着环保和排放标准的要求越来越严格，活塞缝隙所造成的污染排放影响也越来 越严重。 活塞的活塞环密封设计不可避免造成很多缝隙，这些缝隙会对发动机的热效率和 废气排放、甚至发动机的稳定运行造成严重的影响。
技术实现要素：

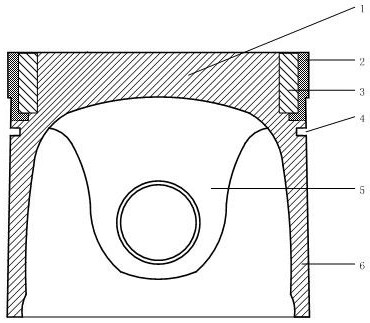

活塞的活塞环密封会出现漏气情况，会造成不完全燃烧，从而导致降低内燃机热 效率和导致污染废气过量排放，甚至容易产生碳粒等而导致活塞环损坏等问题，本发明提 供一种活塞无缝密封方案，可以完全克服和解决以上这些问题。 本发明所采用的技术方案是，活塞头部外周为密封圈，密封圈是管状或圆筒形状 的组件，其上部与活塞顶部平齐，密封圈下部与活塞中部连接，并且接近连接的部分外径略 小，密封圈外表面以轻微弹力与缸壁贴合形成密封面，密封圈内表面与活塞头部中间体有 分隔槽，并且分隔槽以软质、耐高温、耐腐蚀的材料粘合填充。 本发明方案活塞的具体构造如图1所示，图1是活塞纵向剖面构造图，图中标记：1. 活塞头部中间体，2.密封圈，3.分隔槽及填充材料，4.油环槽，5.活塞销座，6.活塞裙。活塞 头部包括：活塞头部中间体、密封圈和分隔槽及填充材料，密封圈作为气体密封代替了气环 密封的功能；油封仍保留油环和油环槽不变；活塞销座与活塞裙也与以往的活塞基本相同。 活塞顶部的构造如图3所示，图3是活塞顶部正面视图，图中标记：1.活塞头部中间 体，2.密封圈，3.分隔槽及填充材料。最外围是密封圈，中部是活塞头部中间体，两者之间是 分隔槽及填充材料。 活塞和气缸壁通过活塞的密封圈进行高压气体的密封，密封圈的作用是防止气缸 内的高压气体泄漏到曲轴箱中，也对机油的密封起补充作用，其作用与以往的活塞气环所 起的作用基本相同。密封圈的管壁较薄，密封圈的制造与气环所用的材料和工艺相当，材料 应有耐磨性、耐热性、耐腐蚀性、易导热性、强韧性、适当的弹性等特性。密封圈与活塞体头 部的分隔填充材料可以使用软质、熔点高和防腐蚀性的合金，所谓软质就是硬度不高并且 容易发生变形，在相对较低的压力下材料就会发生形状的改变，比如一些质地较软的锌合 金、铜合金、锡合金等等，特别是变形锌合金，或者也可以使用其他质地较软和高熔点的非 4 CN 111594337 A 说　明　书 3/4 页 合金材料。 当活塞刚放置进气缸中时，活塞头部的密封圈以较轻微的弹性与气缸内壁贴合， 也就是密封圈的直径要比气缸的内径稍微要大一点点，使得密封圈与气缸内壁有极微小的 弹性形变，产生较轻微的弹力，使得密封圈与气缸内壁在轻微弹力下紧密贴合。由于燃烧室 产生高温，当活塞受热膨胀时，活塞头部中间体会因为膨胀而挤压填充材料，由于填充材料 质地较软，其会受压向活塞顶方向变形，只有少部分压力传递到活塞密封圈和气缸壁，所以 活塞的受热膨胀对活塞密封圈和其与气缸内壁之间的贴合影响不大，不会因为活塞受热而 导致拉缸情况发生；活塞中部由于与气缸壁之间保留有间隙，活塞中部的膨胀不会挤压到 气缸壁；活塞裙部虽然也会受热膨胀，但由于活塞裙部与燃烧室距离比较远，受热影响较 小，其膨胀幅度一般不大，这与以往的活塞情况基本相同。活塞头部的高温热量会通过分隔 槽的填充材料传递到密封圈，再传递到气缸壁，从而降低活塞的温度。所以在本发明方案 中，高温和高温受热膨胀对活塞和活塞密封的影响不大。 本发明方案中活塞与气缸壁的密封原理。密封圈与气缸内壁在轻微弹力下紧密贴 合，形成密封面。当气缸内燃烧室的压力较大时，气缸压力会从活塞顶部直接施加到密封圈 与活塞头部的分隔材料上，由于分隔材料是比较软质的材料，压力会通过分隔材料分别传 递到密封圈和活塞头部中间，密封圈受到的压力也会传递到气缸内壁上，使得密封圈与气 缸壁的压力相应加强，虽然活塞与气缸之间的摩擦力也会变大，但也使得活塞与气缸密封 得更加紧密，压力越大则密封性能越强。并且由于密封圈的管壁较薄，在压力下密封圈的管 壁会发生变形，会紧密地贴附在气缸壁面上，加强密封面的密封性。当气缸或燃烧室压力较 小时，密封圈与气缸之间的压力也较小，所以活塞与气缸之间的摩擦力也较小。密封圈会根 据气缸内压力自动相应调整其与气缸壁间的压力，也相应自动调整两者间的密封性强度， 也相应改变两者间的摩擦阻力；在气缸压力增大时增强密封性，也引起摩擦阻力增大，在气 缸压力减小时减弱和提供足够的密封性，并且同时减小摩擦阻力。本发明活塞密封方案也 可以应用于有同样需求的非内燃机活塞。 与以往的多道密封环进行密封类似，由于活塞与气缸壁之间可能存在较少的杂质 微粒，而且同样地，密封面也需要多层除去和刮除机油到机底箱。本发明方案的改进是，在 密封圈外表面上设置多道凹槽，使得密封圈形成多道密封层。凹槽的截面可以是长方形，也 可以是梯形、或扇形、或三角形，其主要功能是可以截留杂质微粒和机油，使得气缸壁保持 光滑和润滑，去除多余的微粒和机油，使得密封性更加好。 多道密封层活塞的具体构造如图2所示，图2是密封圈多道凹槽活塞纵向剖面构造 图，图中标记：1.活塞头部中间体，2.密封圈，3.分隔槽及填充材料，4.油环槽，5.活塞销座， 6.活塞裙，7.密封圈凹槽。与最初的方案相比，就是密封圈多开了几道凹槽。 本发明方案的密封圈没有缝隙，所以活塞与气缸之间的密封必然会密封得更加紧 密，可以满足高压内燃机的需要，有利于提高内燃机的热效率；没有了缝隙，燃烧室中的混 合气体就不会进入缝隙中，不会出现缝隙中燃气混合气体不完全燃烧的情况，所以燃烧室 中的混合气体燃气会实现更加充分的燃烧，可以有效减少污染有害物排放，特别是减少不 完全燃烧的碳晶颗粒物（PM）和残留碳氢化合物（HC）的排放。本发明方案没有了气环，所以 也不会出现气环摆动、漏气和气环损坏折断的情况。 本发明的有益效果是，活塞与气缸之间的密封更加紧密，有利于提高内燃机的热 5 CN 111594337 A 说　明　书 4/4 页 效率；燃料燃烧更加充分，有效减少污染有害物排放；内燃机不容易出现故障，保障内燃机 更稳定的运行。 附图说明 下面对附图及其标记进行说明。 图1是活塞纵向剖面构造图。 图2是密封圈多道凹槽活塞纵向剖面构造图。 图3是活塞顶部正面视图。 图中标记：1.活塞头部中间体，2.密封圈，3.分隔槽及填充材料，4.油环槽， 5.活塞销座，6.活塞裙，7.密封圈凹槽。
