技术摘要：
本发明公开一种前挡倾角检测装置，前挡玻璃具有位于其宽度方向的中心线，车辆引擎盖具有与所述中心线共线的定位线，前挡倾角检测装置包括支撑框架、测量装置以及定位装置；支撑框架包括处于水平面内且沿左右向水平延伸设置的安装杆；测量装置包括沿左右向延伸设置且位  全部
背景技术：
在一般车辆的生产与制造中，为了保证车辆的外形以及使用，前挡倾角是十分重 要的数据，检测前挡倾角需要在车辆的C点(cowl  point)上，做一个半径为457mm的圆，以在 前挡玻璃上得到两个检测点，通过研究此两点的连接线以判断前挡倾角的大小。 然而，现有的前挡倾角的检测方法却十分复杂，需要使用扫描点云，在电脑中得到 车辆的断面数据，通过数据判断车辆的各个点位，进而进行检测，然而，此种方法对设备的 要求极高，且处理流程十分复杂，导致前挡倾角的检测极为不便。
技术实现要素：

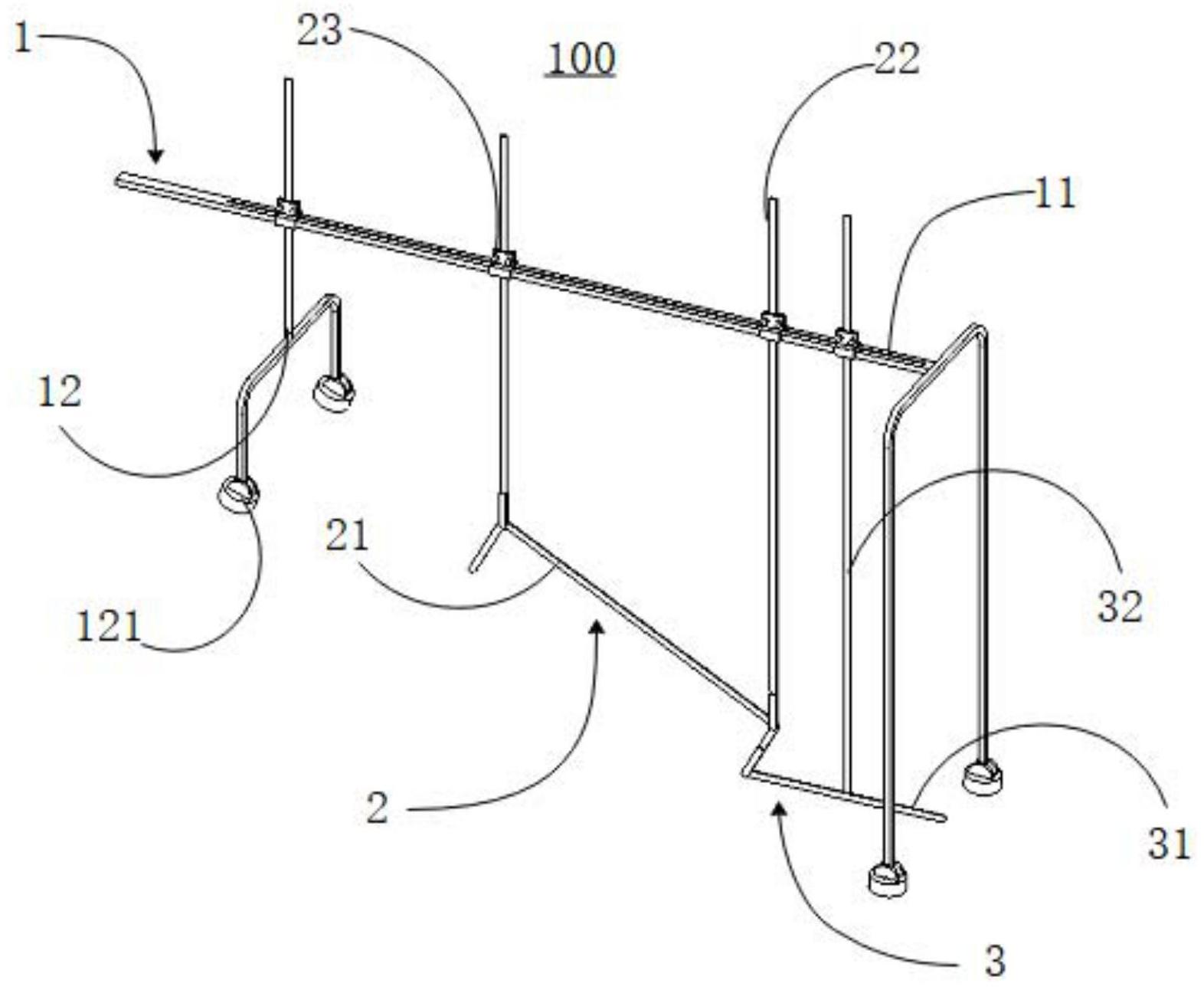

本发明的主要目的是提出一种前挡倾角检测装置，旨在解决前挡倾角不便检测的 问题。 为实现上述目的，本发明提出一种前挡倾角检测装置，用于测量前挡玻璃的倾角， 前挡玻璃具有位于其宽度方向的中心线，车辆引擎盖具有与所述中心线共线的定位线，所 述前挡倾角检测装置包括： 支撑框架，包括处于水平面内且沿左右向水平延伸设置的安装杆； 测量装置，包括沿左右向延伸设置且位于所述安装杆下方的定长测量杆，所述定 长测量杆的两端均沿上下向的位置可调节的安装至所述安装杆上；以及， 定位装置，包括沿左右向延伸设置且位于所述定长测量杆的右端的定位杆，所述 定位杆的左端沿前后向的轴线可转动的安装至所述定长测量杆的右端，所述定位杆沿上下 向的位置可调节的安装至所述安装杆上； 其中，所述定位杆用于与所述车辆引擎盖贴合，且形成的贴合点用于处于所述定 位线上，所述定长测量杆的两端用于分别与所述前挡玻璃贴合，且形成的贴合点用于处于 所述中心线上。 可选的，所述定长测量杆沿左右向的位置可调节的安装至所述安装杆上。 可选的，所述测量装置还包括两个沿上下向延伸设置的调节杆，两个所述调节杆 的下端分别安装至所述定长测量杆的两端，两个所述调节杆的上端均沿上下向且沿左右向 的位置可调节的安装至所述安装杆上。 可选的，所述测量装置还包括紧固装置，所述紧固装置设于所述安装杆与所述调 节杆之间，用以将所述调节杆固定于所述安装杆上。 可选的，所述安装杆的上端面上贯设有沿其长度方向延伸的限位孔； 所述紧固装置包括： 紧固连接件，所述紧固连接件包括连接板以及自所述连接板沿前后向的两侧向上 延伸的两个夹持板、两个所述夹持板以及所述连接板之间共同形成一左右向延伸的夹持过 4 CN 111578808 A 说　明　书 2/6 页 道，用以供所述安装杆穿设，所述连接板上对应所述限位孔设有避让孔，其中之一所述夹持 板贯设有螺纹孔，另一个所述夹持板设有安装孔； 紧固螺栓，所述紧固螺栓的螺纹段穿过所述安装孔且螺纹安装于所述螺纹孔内； 其中，所述调节杆的上端活动穿设于所述避让孔以及所述限位孔内，且具有突出 于所述安装杆的夹持部； 调紧所述紧固螺栓，以调节所述夹持过道空间大小，以使两个所述夹持板共同夹 持固定所述安装杆以及所述夹持部。 可选的，所述定长测量杆与所述定位杆相对的端面上设凹凸配合结构，包括转动 凹槽以及转动凸起，所述转动凸起沿前后向的轴线可转动的安装至所述转动凹槽内。 可选的，所述定长测量杆左右两端部的下端面上均凸设有一定位脚； 所述定位杆安装至右端的所述定位脚上； 其中，两个所述定位脚用于分别贴合至所述前挡玻璃上。 可选的，所述定位装置还包括沿上下向延伸设置的定位调节杆，所述定位调节杆 的下端安装至定位杆上，所述定位调节杆的上端沿上下向且沿左右向的位置可调节的安装 至所述安装杆上。 可选的，所述支撑框架还包括分设于所述安装杆两端且均沿上下向延伸设置的两 个支撑杆，其中之一所述支撑杆沿上下向的位置可调节设置，两个所述支撑杆的下端用于 分别安放至车辆引擎盖以及前挡玻璃上。 可选的，至少一所述支撑杆的下端设有两个沿前后向间隔设置的支撑支杆；和/ 或， 至少一所述支撑杆的下端设有沿前后向的轴线可转动设置的固定块。 本发明的技术方案中，将所述安装杆安置至前挡玻璃以及车辆引擎盖的上方，先 将所述定位杆贴合在所述车辆引擎盖上，并处于所述定位线上，所述定位杆的左端贴合至 所述定位线与所述中心线的交接处，然后将所述定长测量杆的两端分别贴合在前挡玻璃 上，使得所述定长测量杆的倾角与前挡玻璃保持一致，通过处理所述定长测量杆即可得到 车辆的前挡倾角。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图示出的结构获得其他的附图。 图1为本发明提供的前挡倾角检测装置的一实施例的立体结构示意图； 图2为图1中前挡倾角检测装置的使用示意图； 图3为图1中紧固装置的方法立体结构示意图； 图4为图1中定长测量杆与定位杆连接处放大立体结构示意图。 附图标号说明： 5 CN 111578808 A 说　明　书 3/6 页 本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
