技术摘要：
本申请涉及一种铝模板清洗装置，其包括横板、贯穿横板设置的若干根空心轴和用于驱使空心轴周向自转的回转机构；所述空心轴一端连通有清洗喷头、另一端通过旋转接头连接有水源。本申请具有清洗高效、不易留清洗死角的效果。
背景技术：
铝模板系统因具有自重轻，承受压力的条件好，可回收利用等诸多优点，因此被广 泛应用于建筑施工中。对于铝模板来说，其都是成套使用的，在工程搭建完成后，便需要对 其表面进行清洗，而目前的清洗方法多数是利用直喷喷头或直喷喷枪进行清洗。然而直喷 喷头或直喷喷枪喷射的清洗水流范围有限，需要不间断调整改变直喷喷头或直喷喷枪的位 置以对模板全面清洗，但是人工清洗时难以保证喷射的水流全面覆盖模板表面，容易留下 清洗死角，致使污垢残留。
技术实现要素：

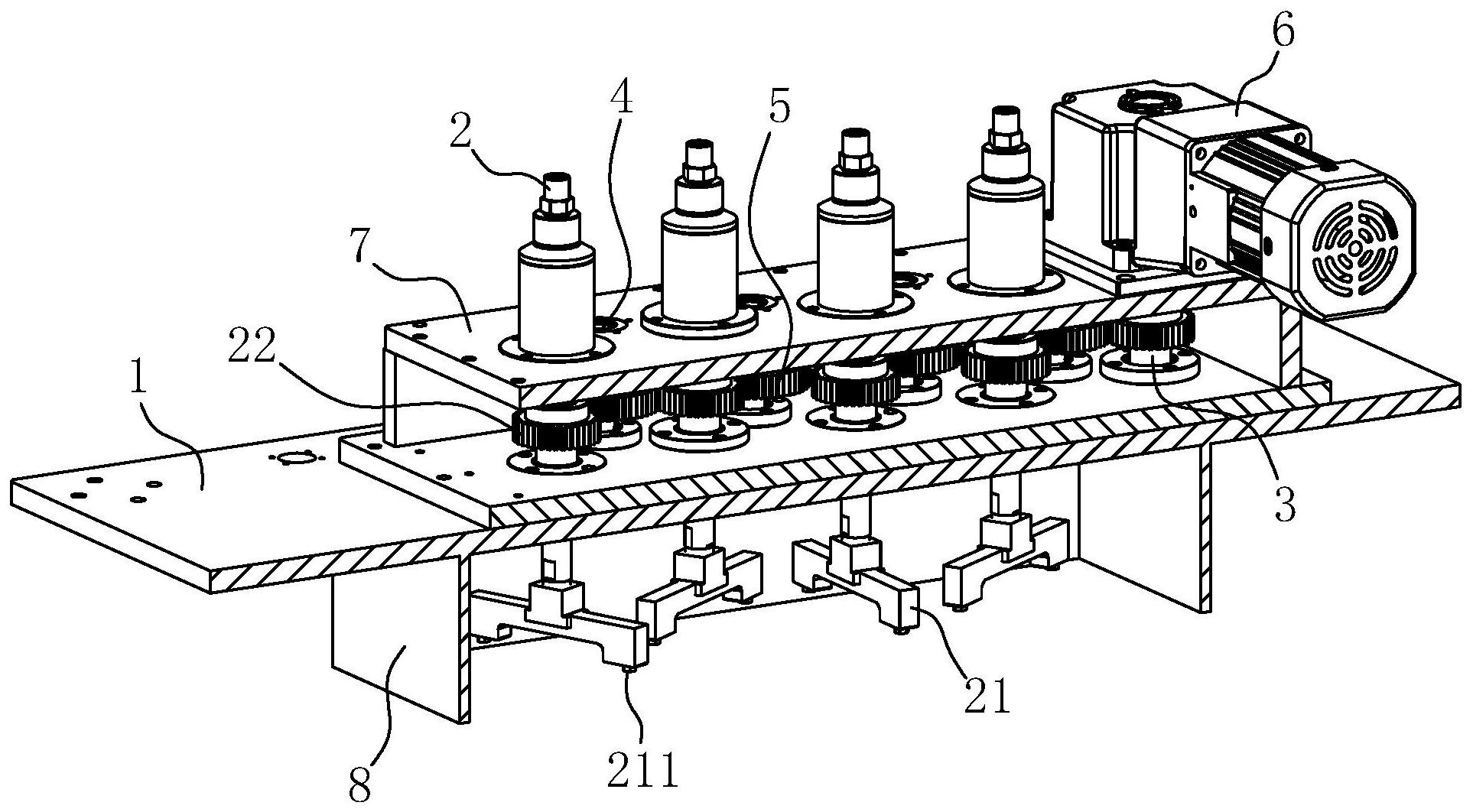

为了提高清洗效果、减少污垢残留，本申请提供一种铝模板清洗装置。 本申请提供的一种铝模板清洗装置采用如下的技术方案： 一种铝模板清洗装置，包括横板、贯穿横板设置的若干根空心轴和用于驱使空心轴周 向自转的回转机构；所述空心轴一端连通有清洗喷头、另一端通过旋转接头连接有水源。 本申请提供铝模板清洗装置可以用于对铝模板进行上下冲洗或者左右侧面冲洗， 使用时将铝模板清洗装置固定、使得待清洗模板侧面对准清洗喷头即可。空心轴一端连通 水源，另一端设置清洗喷头，可以喷射高压水流，以对模板表面进行冲刷。与此同时，在回转 机构的作用下，若干根空心轴可以同步转动，使得清洗喷头可以对模板表面进行旋转冲刷， 提高了冲洗效率和效果，不易留清洗死角。 进一步地，所述空心轴上连通有U型管，所述U型管的两个管口处均设置有清洗喷 头。 通过采用上述技术方案，空心轴转动时，U型管随之转动，使得同一U型管上的清洗 喷头喷射的水流能够覆盖更大面积的清洗区域，减少了清洗死角，清洗高效且清洗效果佳。 此外，通过U型管设置清洗喷头，在清洗时喷头不会长时间对准同一位置，不易因水流集中 冲击模板同一位置造成模板变形。 进一步地，相邻所述U型管相互垂直分布。 通过采用上述技术方案，空心轴转动时，相邻U型管互不干涉，使得空心轴之间排 列可以更加紧密，相邻U型管上清洗喷头的喷射范围彼此叠加，进一步减少了清洗死角、提 高了清洗效率。 进一步地，所述回转机构包括设置于横板的传动转轴、用于驱使传动转轴转动的 驱动部和用于使各根空心轴与传动转轴同步转动的传动组件。 通过采用上述技术方案，在驱动部和传动组件的相互配合下即可实现各根空心轴 同步转动，实现对铝模板的高效率冲洗。 进一步地，所述驱动部包括与传动转轴连接的驱动电机。 3 CN 111545517 A 说　明　书 2/3 页 通过采用上述技术方案，能够提供足够动力驱使多根空心轴同步转动，同时电机 的转速以及转向容易控制，使得铝模板清洗装置的适用性更佳。 进一步地，所述空心轴沿横板长度方向呈一字型间隔排布，所述传动组件包括一 排设置于横板、与一排空心轴平行的同步转轴；每一所述同步转轴上均设有同步齿轮，所述 空心轴和传动转轴上均设有回转齿轮；靠近传动转轴的所述同步转轴上的同步齿轮同时与 相邻空心轴上回转齿轮、传动转轴上回转齿轮啮合，其余所述同步转轴上的同步齿轮和相 邻两根空心轴上的回转齿轮相啮合。 通过采用上述技术方案，驱动电机通电后带动传动转轴转动，再经过回传齿轮、传 动齿轮的啮合传动，即可实现各根空心轴以及同步转轴的转动，使得各根空心轴的转动具 有良好的同步性。。 进一步地，所述横板上设有中空的保护壳，所述空心轴、传动转轴贯穿保护壳设 置，所述同步转轴、回转齿轮和同步齿轮均位于保护壳内，所述驱动电机位于保护壳外。 通过采用上述技术方案，保护壳可对外界杂物起到阻隔作用，减少因杂物对同步 齿轮、回转齿轮啮合传动的负面影响，使得空心轴、同步转轴、传动转轴能够顺畅转动。 进一步地，所述横板上设置有挡水框，所述清洗喷头均位于挡水框所围区域内。 通过采用上述技术方案，挡水框具有减少水滴飞溅的作用。 进一步地，还包括用于在清洗时施加抵紧铝模板的作用力的压紧机构，所述压紧 机构和清洗喷头位于横板的同一侧；所述横板上设有用于产生推拉动力驱使压紧机构沿垂 直于横板方向移动的动力部。 通过采用上述技术方案，动力部产生推力时，压紧机构移动至抵压于模板，在清洗 时不易因水流冲击造成的模板侧移，不易因模板移动偏离清洗喷头形成冲洗死角。 进一步地，所述压紧机构包括辊轴安装架和设置于辊轴安装架的抵压辊轴，所述 辊轴安装架上设有导向杆，所述导向杆远离辊轴安装架一端贯穿横板设置；所述动力部包 括若干设置于横板的气缸或液压缸。 通过采用上述技术方案，抵压辊轴抵压于模板时不妨碍模板的正常输送，与此同 时由于抵压辊轴的抵压，模板不容易发生侧偏移，使得模板始终处于清洗喷头的冲刷清洗 范围内，不容易产生清洗死角。抵压辊轴也可以用抵压滚轮代替，其效果相同。 附图说明 图1是实施例中铝模板清洗装置的结构示意图一。 图2是实施例中铝模板清洗装置的剖视图一。 图3是实施例中铝模板清洗装置的剖视图二。 图4是实施例中铝模板清洗装置的结构示意图二。 图5是实施例中铝模板清洗装置的结构示意图三。 图6是实施例中铝模板清洗装置的应用示例图。 附图标记说明：1、横板；2、空心轴；21、U型管；211、清洗喷头；22、回转齿轮；3、传动 转轴；4、同步转轴；5、同步齿轮；6、驱动电机；7、保护壳；8、挡水框；9、辊轴安装架；91、抵压 辊轴；92、导向杆；93、动力部。 4 CN 111545517 A 说　明　书 3/3 页
