技术摘要：
本发明公开了一种口罩蒸汽消毒设备，包括所述机体内设有水箱，所述水箱内壁上固设有加热器，所述水箱右侧设有消毒腔，所述消毒腔后侧设有传动腔一，所述传动腔一左侧设有传动腔二，所述消毒腔右侧壁开设有与所述机体外互通的辅助槽一，所述消毒腔前后壁上位置对称开设  全部
背景技术：
在流感季节时段每个人都会戴口罩，口罩能有效地将外界的病菌以及灰尘阻挡在 人体之外，以达到保护人体呼吸道健康的目的。目前有些可重复利用的口罩只需要经过清 洗消毒就可再利用几次，但目前对于口罩清洗消毒均采用人工作业，人工作业不仅需要的 时间较长，而且消毒效果较差，容易二次造成二次污染。
技术实现要素：

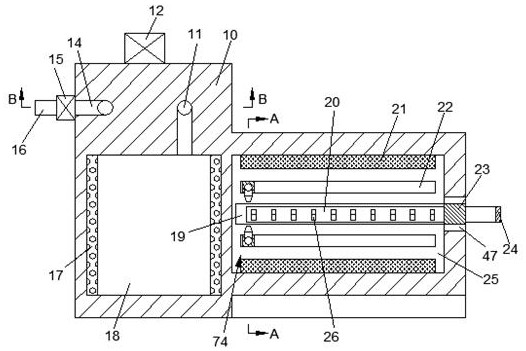

本发明的目的在于提供一种口罩蒸汽消毒设备，用于克服现有技术中的上述缺 陷。 根据本发明的一种口罩蒸汽消毒设备，包括机体，所述机体内设有水箱，所述水箱 内壁上固设有加热器，所述水箱右侧设有消毒腔，所述消毒腔后侧设有传动腔一，所述传动 腔一左侧设有传动腔二，所述消毒腔右侧壁开设有与所述机体外互通的辅助槽一，所述消 毒腔前后壁上位置对称开设有与所述辅助槽一互通的导向槽一，所述辅助槽一内滑动设有 连杆一，所述连杆一右侧壁固设有把手，所述导向槽一内滑动设有支撑杆，所述支撑杆固设 于所述连杆一左侧壁上，两侧所述支撑杆相对一侧壁上左右阵列固设有挂钩，所述消毒腔 内设有对口罩表面进行消毒的蒸汽消毒装置，所述蒸汽消毒装置包括所述消毒腔上下壁上 位置对称固设的紫外线消毒灯，所述消毒腔后侧壁上以所述导向槽一为中心上下位置对称 开设有与所述传动腔一互通的导向槽二，所述导向槽二内滑动设有前后延伸的滑动杆一， 两侧所述滑动杆一后侧末端之间固设有连杆二，所述滑动杆一内设有导流槽一，所述连杆 二内设有连通上下侧所述导流槽一的导流槽二，所述消毒腔内上下侧所述滑动杆一相对一 侧壁上前后阵列固设有与所述导流槽一互通的喷头，所述传动腔一与所述传动腔二之间转 动设有连杆三，所述连杆二后侧壁固设有与所述连杆三螺旋配合的螺母，所述传动腔二内 设有带动所述连杆三往复转动的往复滑动传动装置；所述连杆三通过与所述螺母螺旋配合 带动上下侧所述滑动杆一沿着所述导向槽二左右滑动，同时，蒸汽注入上侧所述导流槽一 内，并通过所述导流槽二使得下侧所述导流槽一内同样注入蒸汽，所述导流槽一内的蒸汽 通过所述喷头喷射在口罩表面进行消毒。 在上述技术方案基础上，所述往复滑动传动装置包括所述传动腔二内所述连杆三 上套设的套筒，所述套筒左右末端形状对称固设有锥齿轮一，所述连杆三上开设有花键槽， 所述锥齿轮一内壁固设有与所述花键槽滑动配合的花键，所述传动腔二内所述连杆三上固 设有辅助板，所述辅助板位于所述锥齿轮一右侧，所述辅助板与右侧所述锥齿轮一之间固 设有弹簧一，右侧所述锥齿轮一右侧壁固设有磁铁一，所述传动腔二下侧壁开设有导向槽 三，所述导向槽三内滑动设有滑动杆二，所述滑动杆二位于所述辅助板与所述磁铁一之间， 所述滑动杆二下侧末端与所述导向槽三下侧壁之间固设有弹簧二，所述滑动杆二上侧壁固 4 CN 111544611 A 说　明　书 2/5 页 设有与所述磁铁一互斥的磁铁二，所述机体上侧壁固定安装有电机，所述电机下侧壁转动 安装有向下延伸至所述传动腔二内的传动轴一，所述传动轴一上从上至下依次固设有压缩 泵、锥齿轮二，所述锥齿轮二与所述锥齿轮一啮合，所述传动腔一内设有带动所述滑动杆二 上下滑动的上下移动传动装置。 在上述技术方案基础上，所述上下移动传动装置包括所述传动腔一前后壁之间转 动设置的传动轴二，所述传动轴二上从前至后依次固设有齿轮一、齿轮二，所述传动腔二右 侧壁开设有与所述传动腔一互通的导向槽四，所述导向槽四内滑动设有齿条一，所述齿条 一与所述齿轮二啮合，所述滑动杆二上开设有与所述齿条一滑动配合的导向槽五，所述传 动腔一下侧设有与其互通的滑动槽，所述传动腔一下侧壁开设有与所述滑动槽互通的导向 槽六，所述导向槽六内滑动设有与所述齿轮一啮合的齿条二，所述滑动槽内以所述齿条二 为中心填充有不可压缩的辅助块，所述辅助块远离所述齿条二一侧末端固设有向上延伸的 滑动杆三，下侧所述滑动杆一后侧末端固设有推杆。 在上述技术方案基础上，所述机体左侧壁固设有加热消毒器，所述加热消毒器左 侧壁固设有管道一，所述水箱上侧设有导向槽七，所述加热消毒器右侧壁固设有与所述导 向槽七互通的管道二，所述水箱上侧壁固设有与所述导向槽七互通的管道三，所述导向槽 七右侧壁固设有电磁铁一，所述导向槽七内滑动设有挡板，所述挡板右侧末端固设有电磁 铁二，所述电磁铁二与所述电磁铁一之间固设有弹簧三，所述挡板上从左至右依次开设有 导流槽三、导流槽四，所述压缩泵前侧壁固设有与所述导向槽七互通的管道四，所述右侧壁 开设有与所述传动腔一互通的辅助槽二，所述压缩泵右侧壁固设有与上侧所述导流槽一互 通的管道五，所述管道五设置于所述辅助槽二内。 本发明的有益效果是：本发明操作简便，制造成本低，可以通过上下侧所述紫外线 消毒灯照射对口罩进行紫外线照射消毒，并可以通过所述压缩泵将所述水箱内的蒸汽通过 所述喷头喷射在口罩表面进行消毒，可以通过所述锥齿轮二与左右侧所述锥齿轮一啮合带 动所述滑动杆一沿着所述导向槽二往复移动，使得所述消毒腔内的口罩都内喷射到蒸汽。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施 例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获 得其他的附图。 图1是本发明的一种口罩蒸汽消毒设备结构主视示意图； 图2是图1中A-A处结构示意图； 图3是图1中B-B处结构示意图； 图4是图2中C-C处结构示意图； 图5是图2中D-D处结构示意图； 图6是图4中E处结构局部放大示意图。
